多层厂房垂直载货输送升降设备结构

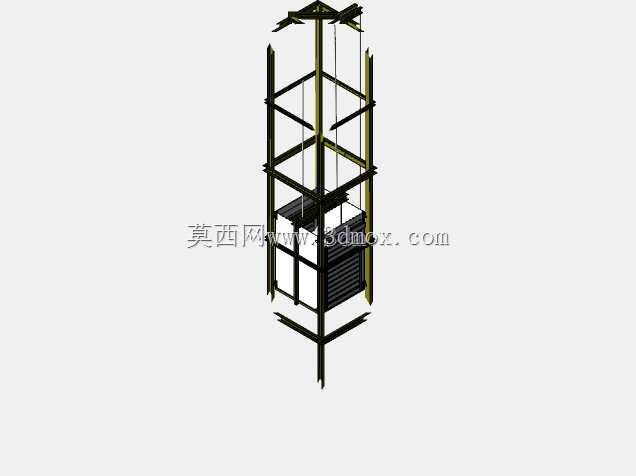

　　在多层工业厂房、仓储库区的物料转运场景里，这类垂直载货升降结构是打通楼层间物流链路的核心设备，区别于载人电梯的设计逻辑，它的所有结构冗余都围绕载货稳定性、大载荷耐受度做取舍，没有多余的装饰性构件，每一处型材拼接、导向件布置都服务于高频次的货物垂直转运需求。日常生产里，从一楼原料仓往二楼加工区转运整托板材、包装物料，或是把三楼组装完成的成品往一楼出货区转运，都靠这类设备完成，不用再依赖人工走楼梯搬运，也避免了叉车无法跨楼层作业的痛点，尤其是在层高4-6米的2-4层中小型厂房里，这类结构的适配性远高于大型货运电梯，安装时不需要额外开挖超深底坑，对厂房土建的承重要求也更低。从结构设计逻辑来看，整个设备采用四柱式钢架作为主体承载框架，主立柱选用标准型钢拼接而成，框架沿垂直方向每间隔一定高度设置横向拉结横梁，既保证整体框架的抗扭刚度，避免载货台升降过程中出现框架晃动，也为导向组件、顶部牵引机构提供稳定的安装基准。顶部的牵引承载梁做了加强处理，用来挂载曳引组件与配重结构，配重块沿立柱内侧的导向轨道运行，平衡载货台与额定载荷的大部分重量，降低驱动单元的输出负载，同时也能减少升降过程中的冲击振动。

　　载货台采用框架式台面设计，台面周边设置可开合的防护栏，避免货物在升降过程中滑落，台面底部设置多组导向滚轮，分别卡在主立柱的导向轨面上，滚轮与轨面的间隙可以通过侧边的调节螺栓微调，保证载货台上下运行时不会出现卡滞、偏摆的情况，哪怕是转运重心偏移的不规则货物，也能保持运行平稳。设计时首先要确认的就是安装边界尺寸，这类设备的占地宽度通常根据所需转运的货物最大尺寸确定，常规适配1.2米标准托盘的型号，框架整体宽度在1.8米左右，深度在2米左右，预留出导向组件与安全间隙的安装空间，垂直方向的总高度要覆盖所有需要停靠的楼层高度，顶部还要留出牵引机构、安全防护装置的安装空间，通常比最高层停靠平面高出1.5米左右，底部只需要做10-15厘米的硬化找平基础即可，不需要像常规货梯那样做深底坑，对于旧厂房改造的场景非常友好。安全层面的设计也完全围绕载货场景设置，每层停靠位置都设置有机械止挡与电气限位双重保护，载货台到达指定楼层时，机械止挡会自动弹出托住载货台底部，避免牵引机构失效出现坠台风险，电气限位则会切断驱动回路，保证停靠位置精准，不会出现平层误差过大导致搬运设备无法上下的情况。导向轨道的表面做了耐磨处理，长期运行也不会出现过度磨损导致的间隙变大问题，所有钢结构连接位置都采用高强度螺栓拼接，现场安装时不需要大量焊接作业，组装效率更高，后期如果需要调整设备高度或是移位，也可以拆解后重新组装，不会造成构件报废。

　　实际运行过程中，这类升降设备的运行速度不需要太快，通常控制在0.2-0.3m/s即可，毕竟核心需求是稳定载货而非快速输送，过快的速度反而会增加启停时的货物倾倒风险，驱动单元通常布置在顶部框架位置，减少底部空间的占用，也能避免地面灰尘、水渍对驱动部件的侵蚀，延长设备的维护周期。在建模过程中，所有型钢构件的拼接位置都要做干涉检查，尤其是导向滚轮与轨道的配合间隙、配重块运行时与框架的间隙、载货台升降过程中与横梁的安全距离，都要预留足够的余量，避免实际组装时出现构件碰撞的问题，牵引钢丝绳的走线路径也要做模拟，避免和其他构件出现摩擦，导致钢丝绳过早磨损。

　　这类结构没有复杂的异形曲面，所有构件都是标准工业型材与机加工件，建模时可以优先调用标准件库，减少重复建模的工作量，同时也能保证设计的构件符合现有工业标准，后期加工采购时不需要单独开模，降低整体制造成本。对于不同的使用场景，还可以在这个基础结构上做适配调整，比如需要转运更重货物的场景，可以加大主立柱的型材规格，增加导向滚轮的数量，提升整体承载能力；如果是洁净车间使用，可以把钢结构件做不锈钢包覆处理，避免锈蚀掉屑影响车间环境；如果需要和生产线对接，还可以在载货台上加装滚筒输送面，实现货物的自动上下料，不用人工搬运。
