单缸内燃动力总成曲柄连杆配气机构

　　这套单缸内燃动力总成的三维结构，覆盖了小型热机从能量转换到扭矩输出的完整运动链，在教学演示、小型动力装备配套、非标机械动力源选型以及机械原理课程实训中都有明确的使用场景。日常接触的小型手扶农机、园林作业机具、固定式小型发电单元、早期轻型代步机械的动力核心，都采用同构型的单缸布置，其结构简单、维护点位少、单缸工作脉冲清晰，非常适合用来拆解理解内燃机的基本工作逻辑。

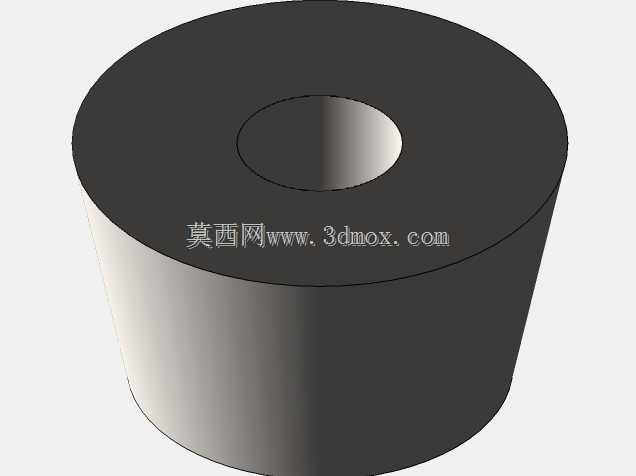

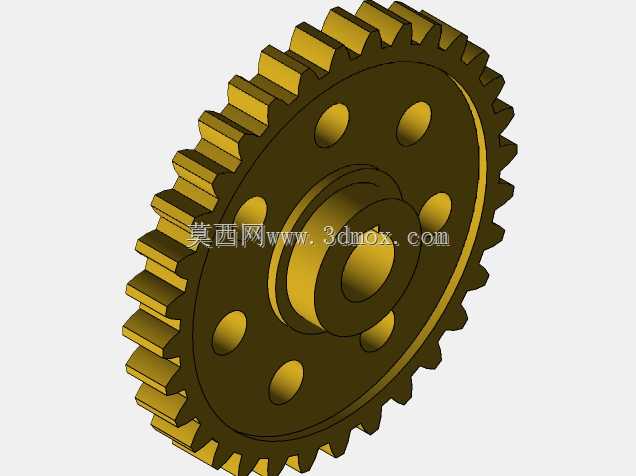

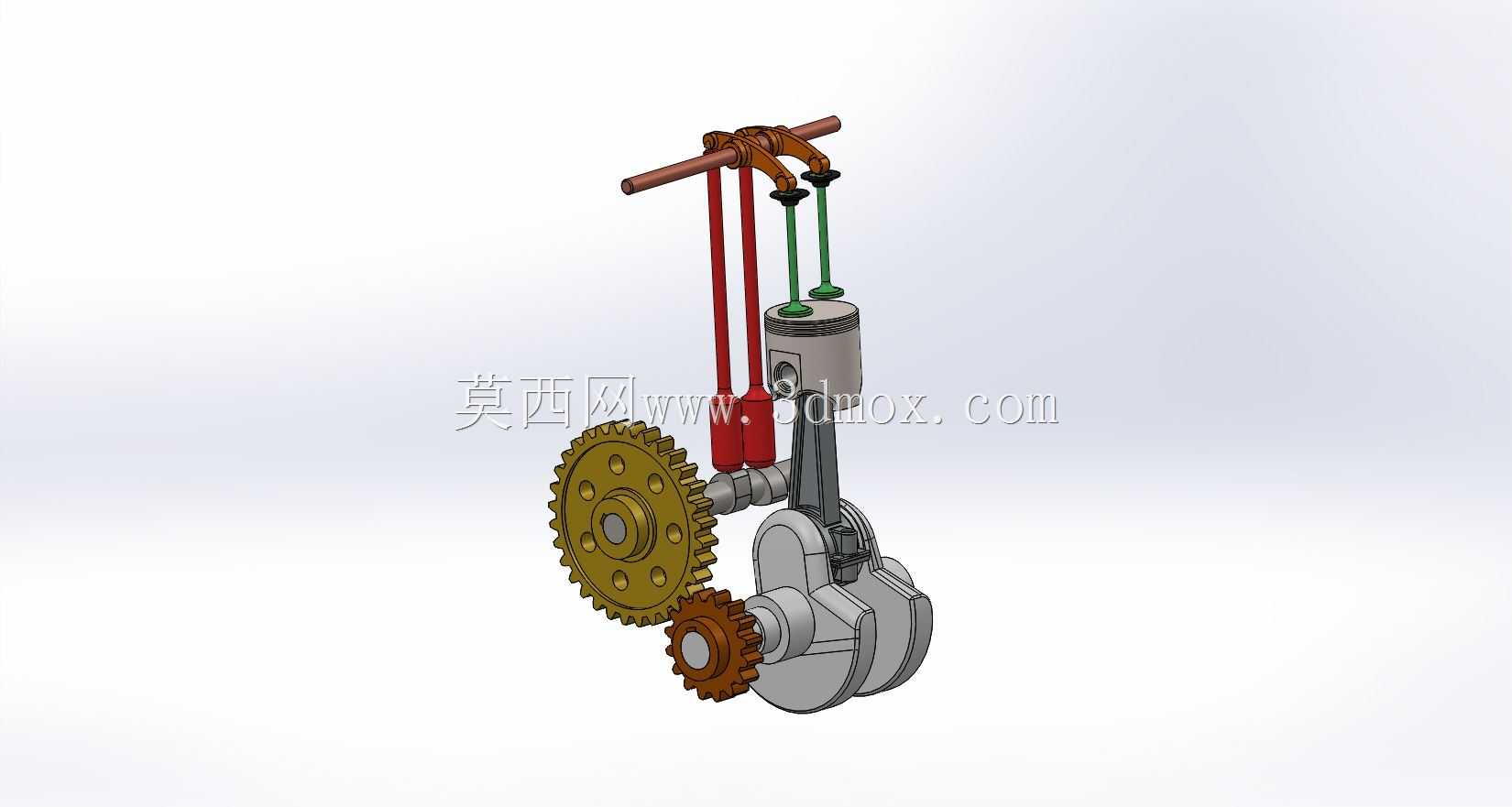

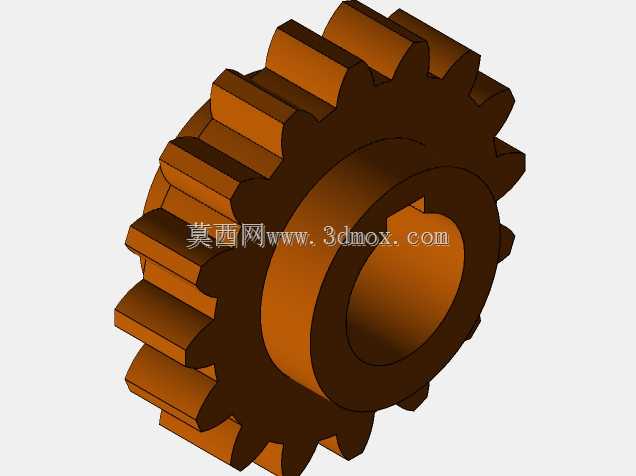

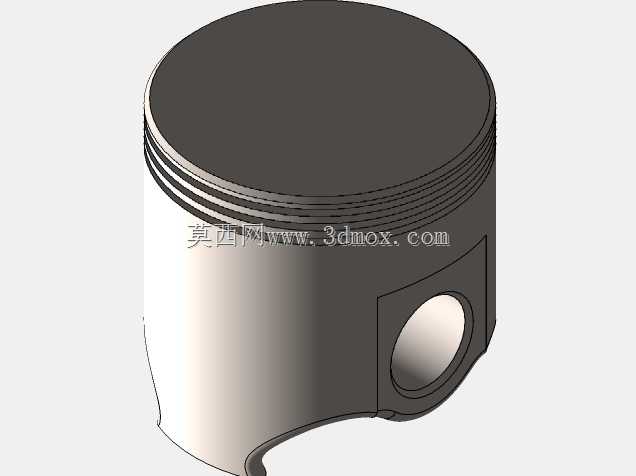

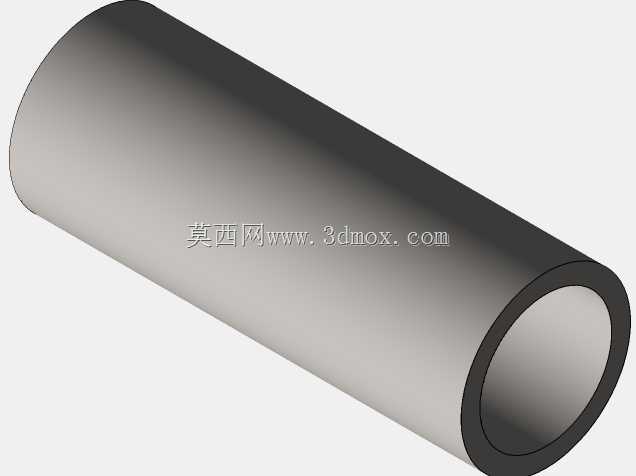

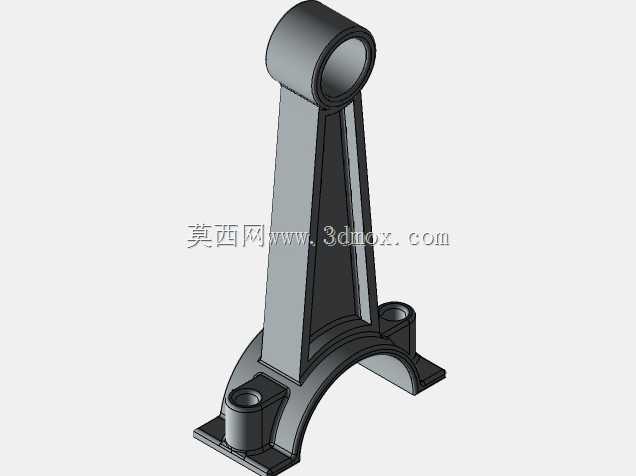

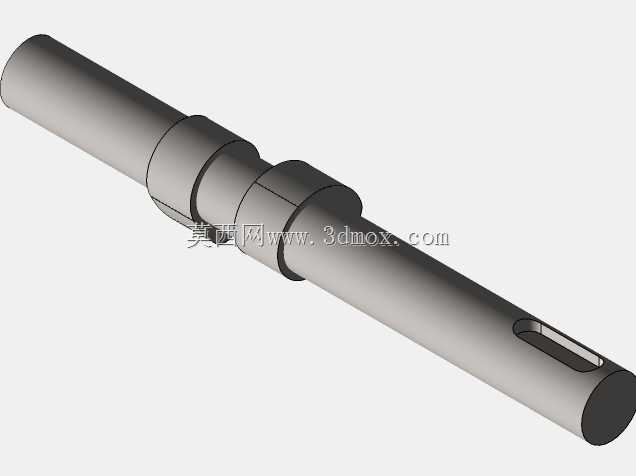

　　从结构组成来看，总成下部为曲轴箱与曲轴输出端，曲轴连杆组件布置在箱体内腔，连杆大头与曲轴曲柄销配合，小头通过活塞销连接上部活塞；活塞在气缸套内做往复直线运动，燃烧做功产生的推力经连杆转化为曲轴的旋转扭矩。曲轴输出端布置两级啮合齿轮，大齿圈与小齿轮按传动比匹配，既可以驱动附属机构，也能把动力向外输出，齿轮啮合侧隙、齿宽对齐关系在三维结构中都按实际装配关系保留，方便校核传动干涉。

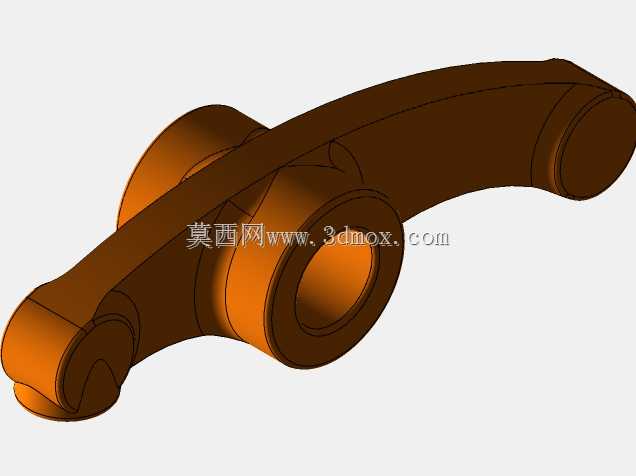

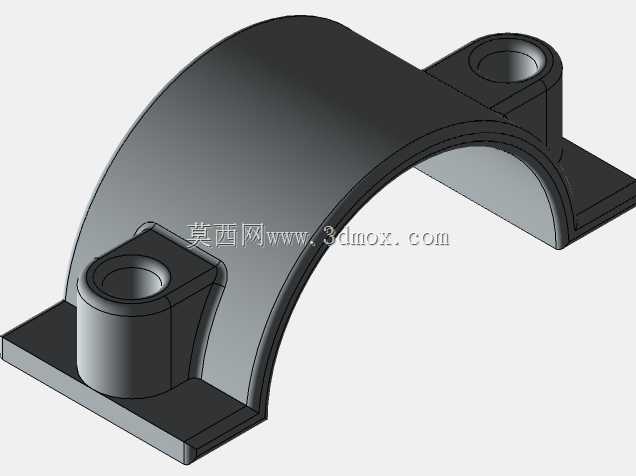

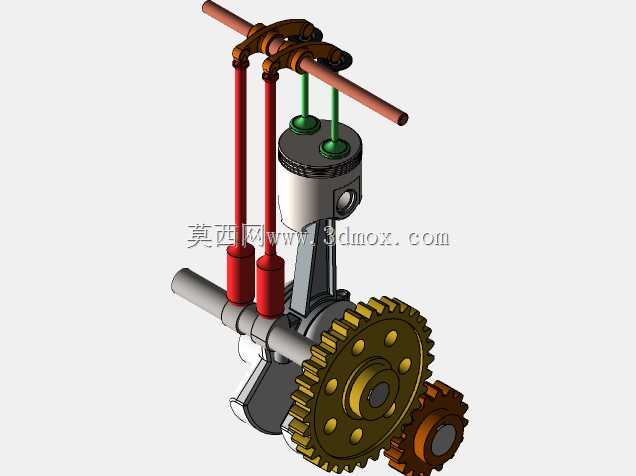

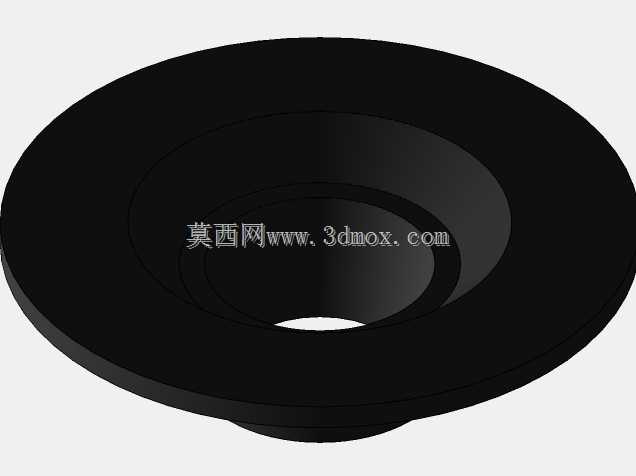

　　气缸上部的配气机构采用顶置气门布置，两根气门推杆沿气缸两侧竖直布设，下端由曲轴端的凸轮驱动，上端带动摇臂控制进气门、排气门的定时开启与关闭；摇臂支座固定在气缸顶面上，气门弹簧套在气门杆外侧，保证气门关闭时贴合阀座。整套配气传动的杆件长度、摇臂摆动行程、气门升程之间的匹配关系，在模型中按运动逻辑搭建，可直接用于运动仿真，验证活塞在上止点附近时气门与活塞顶部的安全间隙，避免配气相位设置不当出现撞气门故障。

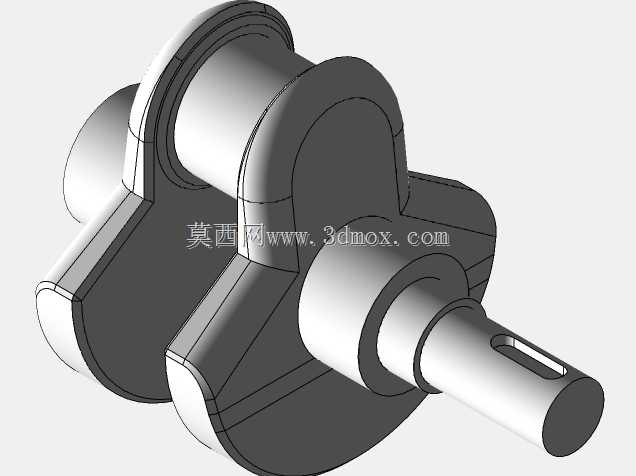

　　设计思路上，单缸动力的核心矛盾是往复运动件的惯性平衡与结构紧凑性。曲轴采用整体式曲柄臂，配重块与曲柄销对侧布置，用来抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机高速运转时的振动；气缸体与曲轴箱采用分体结合面，方便加工时分别完成缸套内孔珩磨与曲轴轴承孔镗削，装配时通过定位销保证两者同轴度。外部裸露的推杆与齿轮结构，一方面简化了整机壳体的包覆造型，减少模具成本，另一方面在教学场景下可以直接观察所有运动副的动作过程，不需要剖开外壳就能展示做功循环里每个部件的运动时序。

　　安装边界方面，这类单缸动力总成的曲轴箱底部预留安装支撑面，地脚孔的跨距按小型机架的通用安装尺寸设定，输出齿轮的轴心高度、轴伸方向都留有对接工作机的空间；气缸顶部的摇臂机构上方要预留气门调整间隙，侧向齿轮传动区要留出润滑维护与拆装齿轮的操作空间，整机高度方向从曲轴箱底面到摇臂顶端的尺寸，适配小型设备机架的层间布置，不会和上方覆盖件产生干涉。进气、排气接口在气缸侧部预留对接位置，可直接连接空滤器与排气消音器。

　　从工程建模的角度看，这套总成把活塞、活塞环、连杆、曲轴、正时齿轮、气门推杆、摇臂、气门弹簧、气缸体、曲轴箱所有零件的装配约束都按实际配合关系定义：回转副集中在曲轴轴承、连杆大小头、齿轮轴、摇臂支点，移动副定义在活塞与缸套之间，齿轮副设置正确传动比，弹簧采用柔性约束模拟气门回位力。做运动学分析时，可以直观看到曲轴旋转两周、活塞往复四次、进排气门各开启一次的四冲程工作循环，齿轮副的转速比、推杆的升程曲线都能和理论配气相位对应。

　　在实际维修与装配场景中，该结构的外露部件也降低了故障排查难度：齿轮啮合异响可直接观察齿面接触斑点，气门间隙调整不需要拆下大面积罩壳，连杆大头的瓦盖螺栓可从曲轴箱侧部操作紧固。对于小型动力装备的开发人员来说，这套完整的运动结构可以直接作为基础构型，在此之上叠加冷却风道、润滑管路、燃油供给、点火系统等外围附件，快速完成整机方案的布局校核，提前规避运动件干涉、安装空间不足、维护点位无法操作等前期设计问题。
