史密斯布莱尔型钢制管道耦合连接器

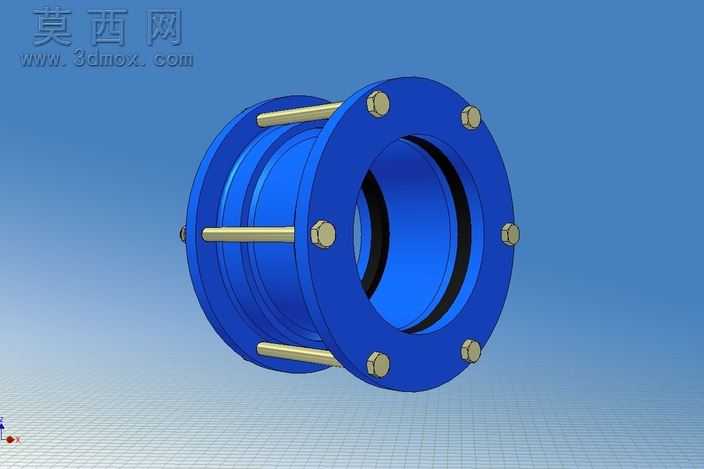

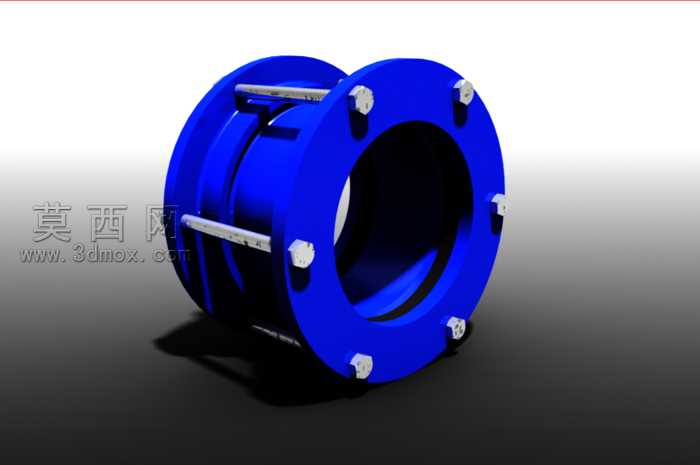

本模型为钢制管道耦合连接器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管道连接件的实际尺寸规范，对各部件的装配公差进行了精准预留。模型主体为对称式法兰结构，两端法兰盘均匀分布螺栓安装孔，孔位排布符合通用管路连接标准，中部采用多根长螺栓贯穿两侧法兰实现预紧锁紧，螺栓端部配套六角螺母，可实现连接后的紧固力均匀分布。模型中部设置密封结构，内置环形密封胶圈，可在管道对接后实现介质密封，避免输送过程中出现渗漏问题。建模时对法兰盘的倒角、螺栓的螺纹细节、密封槽的卡位结构都进行了精细化还原，材质渲染阶段，主体法兰部分采用哑光蓝色工业漆材质，还原实际产品的防腐涂层质感，螺栓及螺母采用镀锌钢金属材质，呈现出金属特有的哑光银灰色泽与细微的金属反光，密封胶圈采用黑色橡胶材质，还原橡胶的哑光漫反射特性。整体装配结构完全符合实际产品的组装逻辑，各部件之间无干涉错位，可直接用于管路系统的装配模拟、产品展示以及安装工艺演示。设计过程中充分考虑了该类耦合器的实际使用场景，针对不同管径的对接需求，结构上预留了足够的调节余量，法兰盘的厚度、螺栓的长度与直径都经过力学适配，可满足常规压力工况下的管道连接需求，模型的结构细节完整还原了产品的锁紧、密封、对接三大核心功能，能够直观展现该类钢制耦合器的工作原理与结构特点。
