DIN9081沉头螺钉配套精加工垫圈结构

　　在承压管路、仪表阀门这类对连接面密封要求严苛的装配场景里，沉头螺钉的连接面往往存在锥面与平面的过渡间隙，普通平垫圈无法完全填充沉头座的锥面空间，容易出现局部应力集中、密封面压合不均的问题，DIN9081标准的精加工垫圈就是针对这类工况设计的配套连接件。这类垫圈的核心作用，是在沉头螺钉拧紧时，通过自身的锥面结构完全贴合沉头螺钉的头部锥面，同时以平整的下端面贴合被连接件的安装面，将螺钉的拧紧力均匀分散到更大的接触面积上，避免沉头螺钉头部直接压合较软材质的被连接件时，出现表面压溃、沉头座变形的问题，同时填补沉头座与螺钉头部之间的装配间隙，阻断介质从螺钉连接缝隙渗漏的路径。

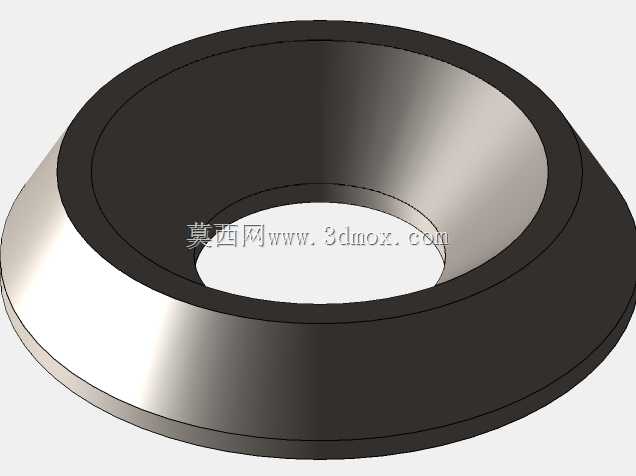

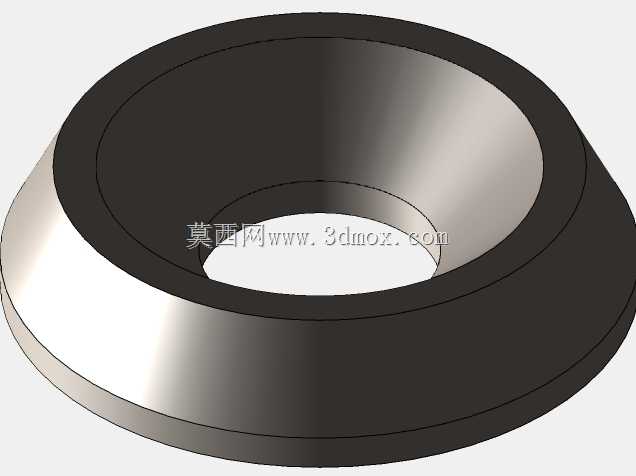

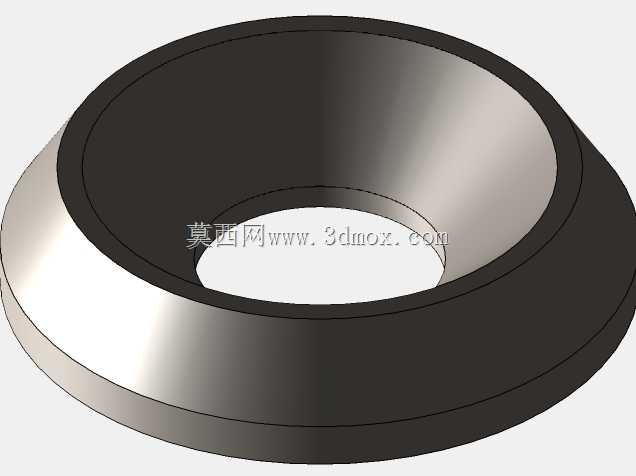

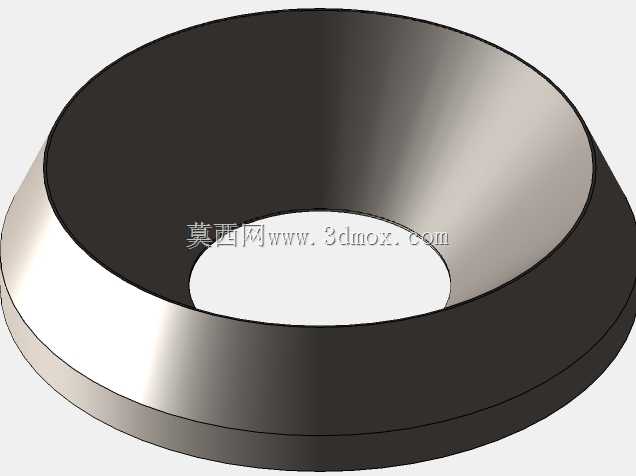

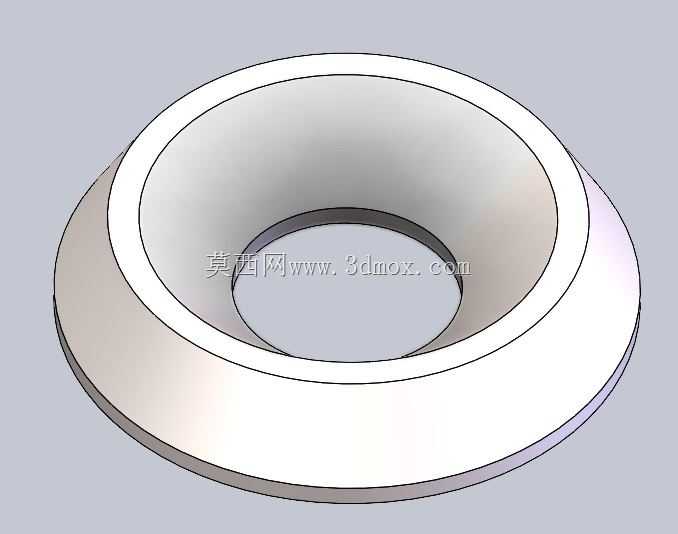

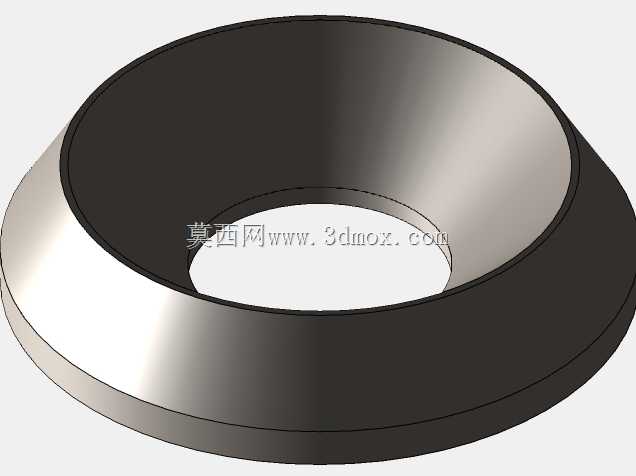

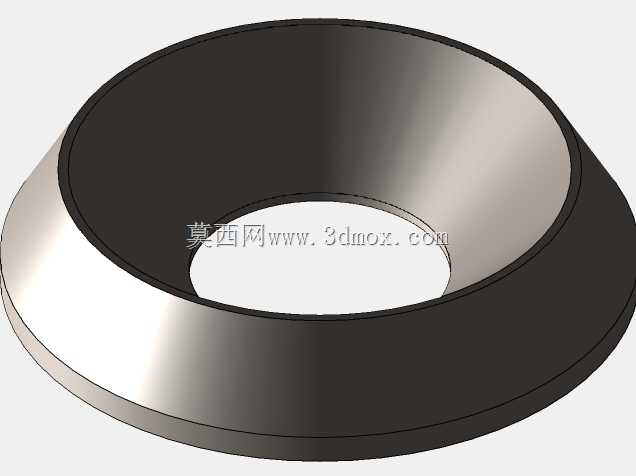

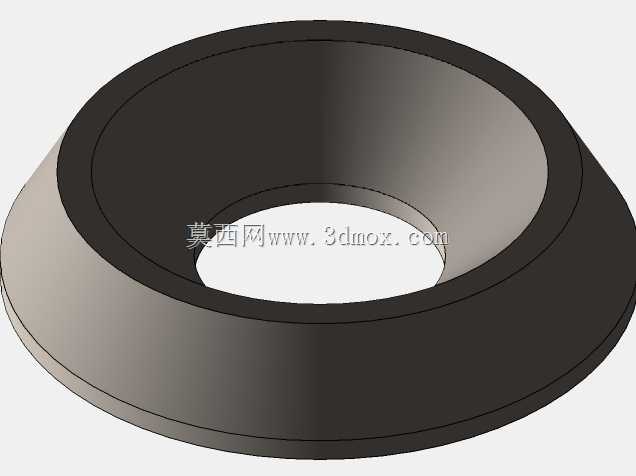

　　从结构设计逻辑来看，这款垫圈采用了与沉头螺钉头部锥度完全匹配的内锥面设计，锥面的角度公差控制在极小范围内，保证螺钉拧紧时锥面能实现全周贴合，不会出现局部翘边、接触不均的情况；垫圈的外边缘做了圆滑过渡处理，避免安装后边缘出现锐边割伤密封垫片或者操作人员的情况，上下两个端面的平面度、平行度都经过精加工处理，保证压合时受力均匀，不会出现偏载导致的螺钉预紧力损失。在实际选型应用中，这类垫圈主要配套对应规格的沉头螺钉使用，安装时需要先确认被连接件上的沉头座尺寸与垫圈的外径、厚度匹配，垫圈的内锥面朝向螺钉头部方向放置，下端面与被连接件的安装面完全贴合，不能有切屑、毛刺等杂物夹在结合面之间，否则会导致压合后出现间隙，影响密封效果和连接强度。在阀门类产品的装配场景中，比如减压阀的阀盖与阀体的沉头螺钉连接位置，由于阀体内腔存在一定的工作压力，螺钉连接位置不仅要保证足够的连接强度，还要防止介质从螺钉装配缝隙外泄，使用这类精加工垫圈后，螺钉的预紧力可以通过垫圈均匀传递到阀盖的密封面上，避免局部压力过大导致密封垫片损坏，同时锥面配合结构可以在螺钉受到振动载荷出现微小松动趋势时，通过锥面的楔紧作用保持一定的预紧力，降低螺钉松脱的风险。

　　从安装边界尺寸来看，这款垫圈的内径略大于对应沉头螺钉的螺杆直径，保证螺杆可以顺利穿过，不会出现卡滞；外径尺寸与沉头座的大径尺寸匹配，安装后垫圈不会突出沉头座的外边缘，保证装配后外观平整，不会与周边其他零部件产生干涉；垫圈的厚度经过精确计算，安装后螺钉头部的沉头深度刚好与垫圈上表面齐平，不会出现螺钉头部突出或者沉入过深导致拧紧不到位的问题。在不同材质的被连接件装配场景中，比如铝合金阀体、塑料仪表壳体这类硬度较低的材质上使用沉头螺钉连接时，这类垫圈的作用更加明显，它可以将螺钉头部的集中应力分散到更大的接触区域，避免拧紧时螺钉头部切入被连接件材质内部，导致连接失效或者壳体开裂。

　　在实际建模过程中，这类垫圈的参数化设计需要覆盖全系列的规格尺寸，每个规格对应不同螺钉公称直径下的锥度、内径、外径、厚度参数，保证调用时可以直接匹配对应规格的沉头螺钉，不需要反复调整尺寸，提升装配设计的效率。锥面的粗糙度要求也需要在模型中明确标注，因为锥面的贴合质量直接影响楔紧效果和密封性能，精加工后的锥面表面粗糙度需要达到对应的要求，避免微观凹凸导致的接触间隙。在有防腐要求的应用场景中，这类垫圈可以根据使用环境选择不同的表面处理方式，比如镀锌、钝化或者采用不锈钢材质加工，模型中也预留了材质属性的配置项，方便设计人员根据实际工况快速切换对应的材质参数。在装配验证环节，通过三维模型的干涉检查，可以确认垫圈安装后与沉头座、螺钉头部、周边零部件的间隙是否符合设计要求，避免实际装配时出现尺寸不匹配的问题，比如垫圈外径过大导致无法放入沉头座，或者厚度过大导致螺钉无法拧紧到位的情况。这类垫圈虽然属于小型紧固件，但在承压类、精密仪表类设备的连接结构中，对整体连接可靠性、密封性能的影响非常大，设计时不能忽略这类小零件的参数匹配，否则很容易在设备运行过程中出现螺钉松脱、介质渗漏等故障，影响整台设备的正常运行。
