不锈钢钢丝开口销弹簧锁止连接件

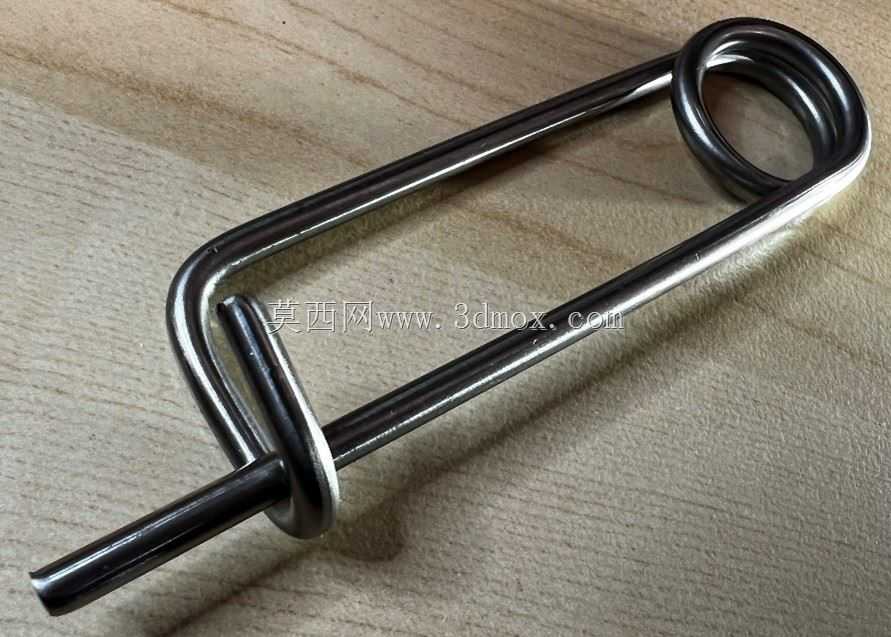

　　这类钢丝成型的开口锁止件，在流体控制阀门、小型仪器仪表的装配件里属于不起眼但容错率极低的小零件，日常做阀门装配结构设计的时候，很多新手容易忽略这类小紧固件的安装边界，最后总装阶段才发现销体干涉、锁止行程不够，反而拖慢整个项目的进度。从实际使用场景来看，这类开口销主要用在需要频繁拆装、又要防止连接副松脱的部位，比如减压阀的调节杆限位、小型管路接头的防脱卡位，不需要额外的螺纹配合，直接穿入对应销孔之后，依靠自身钢丝的弹性张力卡紧在安装位，拆装的时候只需要用尖嘴钳夹住开口端就能拔出，比传统的圆柱销、开口销操作效率高很多，尤其适合现场维护空间狭窄、不方便使用多类工具的工况。

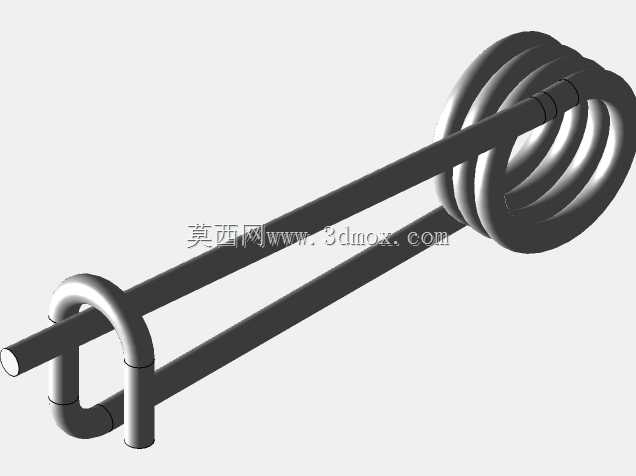

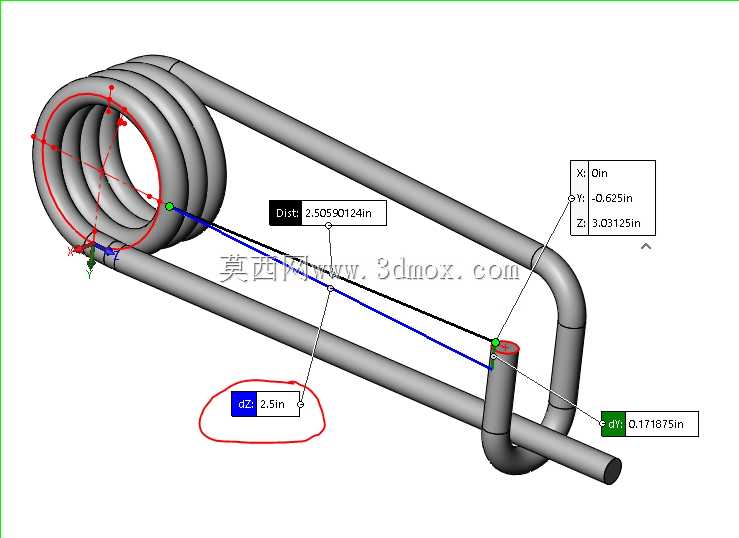

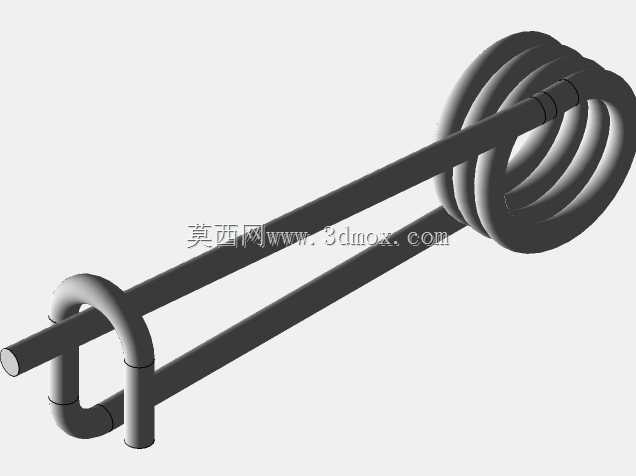

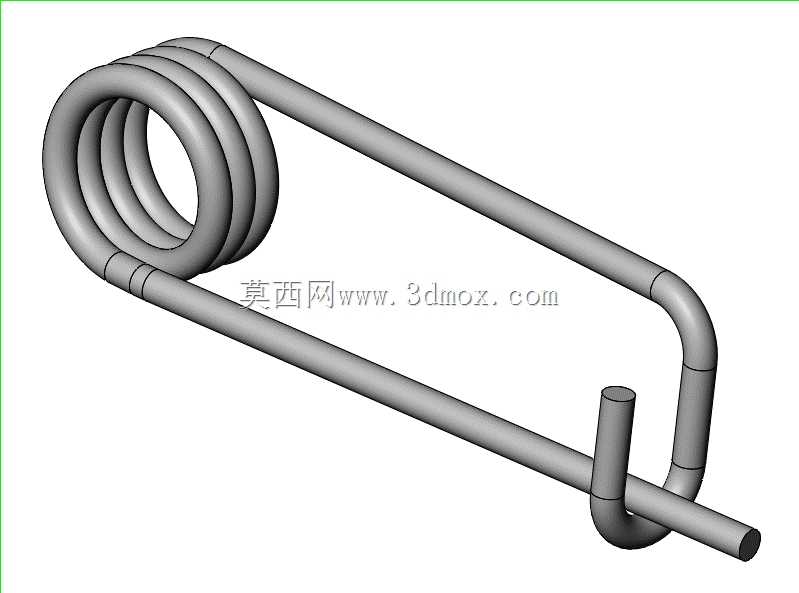

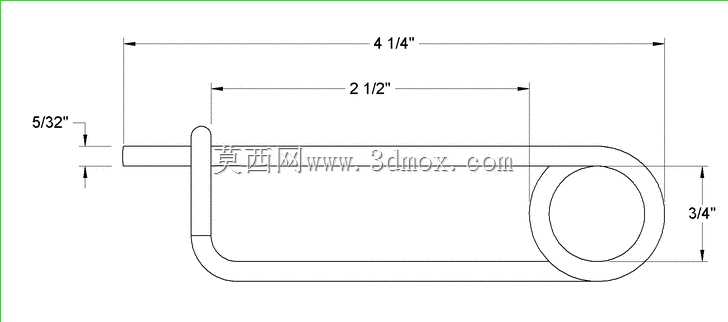

　　从结构设计逻辑来看，这个零件采用单端多圈螺旋弹簧结构搭配U形弯折的锁止臂，螺旋段的作用是提供持续的轴向张紧力，当销体穿入被连接件的通孔后，螺旋段的预紧力会把U形臂牢牢压在被连接件的端面，不会因为设备运行的振动出现松脱移位；末端的小圆柱卡位是整个零件的锁止核心，穿装到位后这个小柱会卡入被连接件对应的卡槽内，防止销体绕自身轴线转动，也避免轴向窜动脱出。设计的时候需要重点关注几个尺寸边界：首先是钢丝直径，5/32英寸的线径对应的刚性刚好适配小型仪表阀门的连接载荷，线径太粗会导致穿装费力、螺旋段预紧力过大压伤被连接件表面，线径太细则抗剪切能力不足，受冲击载荷容易断裂；其次是有效可用长度，也就是U形夹到螺旋环外径之间的距离，这个尺寸直接决定了能适配的被连接件总厚度，设计选型的时候必须预留0.8-1.5mm的间隙，不能完全顶死，否则拆装的时候没有操作空间，强行敲击还会导致螺旋段变形失去弹性；最后是整体总长，也就是OAL尺寸，这个尺寸要匹配安装位的周边空间，不能突出安装面太多，避免和周边的管路、操作手柄产生运动干涉。

　　实际建模的时候要注意钢丝弯折处的圆角处理，所有弯折位置都要和线径匹配的内R角，不能做直角折弯，否则实际生产的时候弯簧工序容易出现钢丝开裂、应力集中的问题，后续使用中受交变载荷很容易在弯折位置断裂；螺旋圈的圈数也要经过计算，圈数太少预紧力不够，锁止后容易松旷，圈数太多则会导致整体长度增加，浪费安装空间，一般这类小型锁销的螺旋圈数控制在3-4圈就能满足常规的预紧力需求。材质选用18-8不锈钢也就是常见的304不锈钢，主要是考虑阀门、仪表类设备很多会用在有潮湿、弱腐蚀的工况，普通碳钢材质容易生锈卡死，后期维护拆不下来，不锈钢的韧性和防锈能力刚好平衡了使用需求，不需要额外做表面处理就能满足多数工况的使用要求。

　　在设备装配选型的时候，不能只看销体本身的尺寸，还要匹配被连接件上的销孔公差，销孔直径一般比钢丝直径大0.2-0.3mm，间隙太小穿装困难，间隙太大则会导致销体晃动，锁止精度下降；末端卡位的小柱和对应卡槽的配合也要留适当间隙，保证插拔顺畅的同时不会出现过大的旷量。这类零件虽然单个体积小、成本低，但在安全防护相关的锁止位置是不可替代的，一旦失效会导致连接的松脱，轻则引发设备泄漏、动作失灵，重则可能出现安全事故，所以设计建模的时候不能随意简化结构，尤其是螺旋段的旋向、弯折角度、卡位柱的位置都要和实际安装需求匹配，不能只做外形示意，否则后续出工程图或者做装配仿真的时候会出现尺寸偏差，影响实际生产装配。
