高精度斜齿传动齿轮结构设计方案

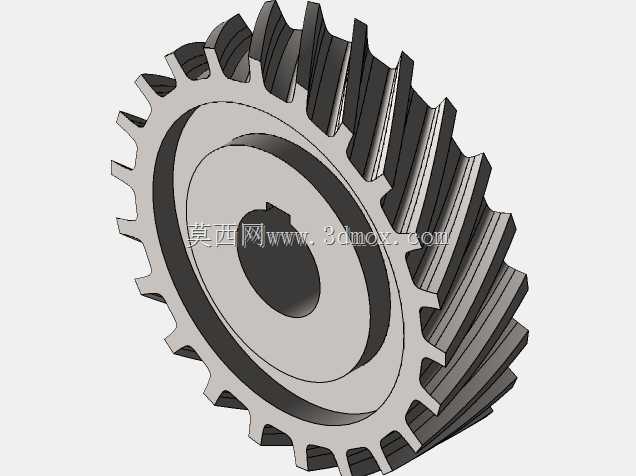

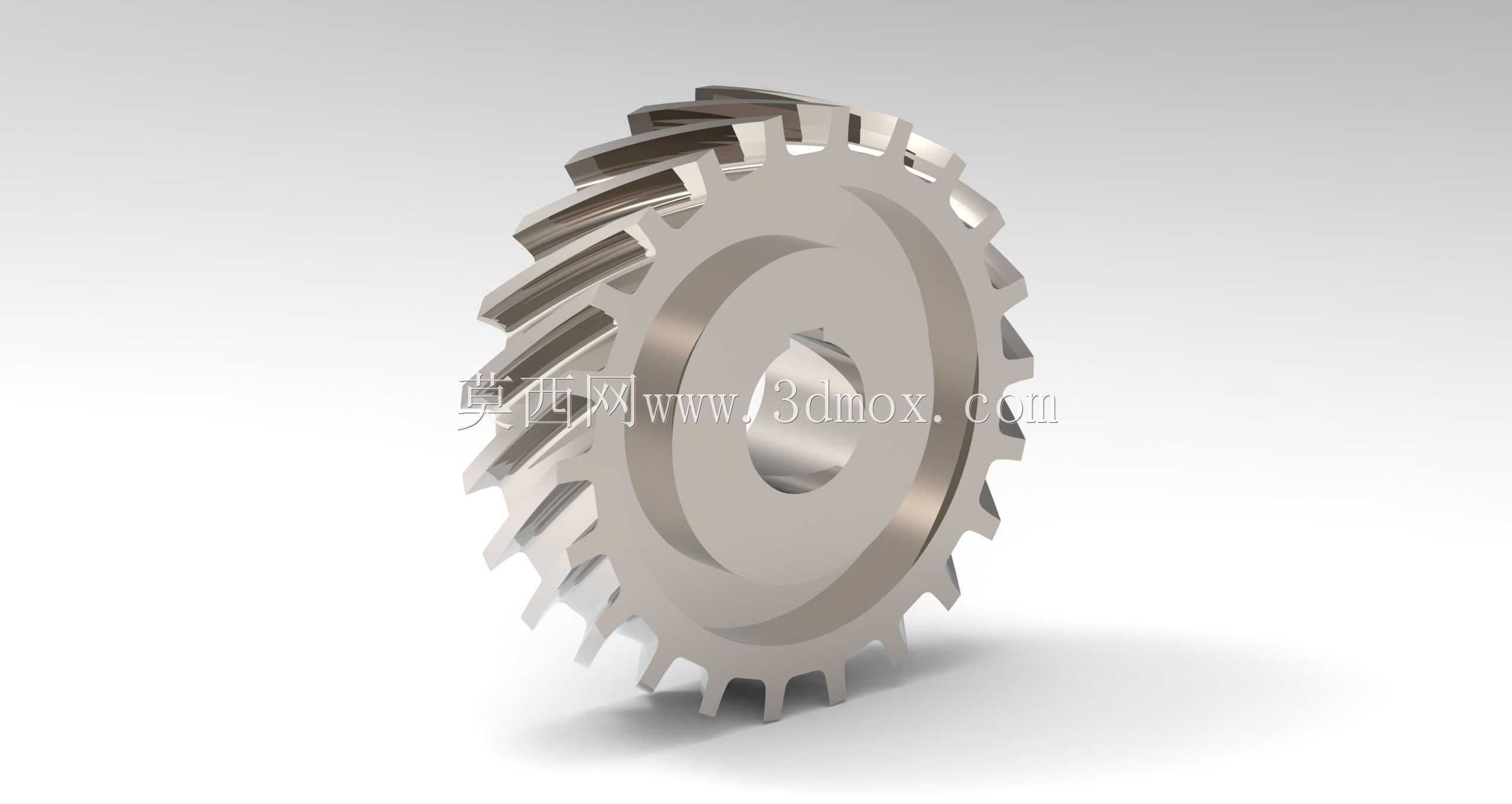

　　在各类需要平稳动力传输的机械传动场景中，斜齿轮的应用覆盖了从通用工业减速机、机床主轴传动箱到自动化输送线驱动单元的诸多领域，相比直齿圆柱齿轮，其啮合过程是渐进式的——轮齿从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，能大幅降低传动过程中的冲击、振动与运行噪音，尤其适合中高速、重载的连续传动工况。这款斜齿轮的设计围绕传动平稳性与安装适配性展开，齿向采用标准螺旋角设置，啮合重合度相较同参数直齿轮提升30%以上，可有效分散单齿承受的接触应力，延长轮齿疲劳寿命，在额定负载下能保证连续运行时的传动精度保持性，避免长期运行后出现齿面磨损导致的传动回差增大问题。从结构细节来看，齿轮中心设置的阶梯式安装孔可直接与对应规格的传动轴配合，孔壁的公差带按照过渡配合要求设计，既保证装配时的定位精度，也方便后续维护时的拆卸操作；轮毂部分的厚度经过强度校核，在传递额定扭矩时不会出现轮毂开裂或键槽挤压变形的问题，轮缘与轮毂之间的辐板结构做了等强度优化，在保证整体刚性的前提下尽可能降低零件自身重量，减少传动系统的转动惯量，提升设备启停阶段的动态响应速度。

　　齿面的轮廓修形是设计中的关键环节，针对啮合过程中的齿向载荷分布不均问题，对齿端做了微量修缘处理，避免轮齿啮合时出现边缘接触导致的局部应力集中，同时齿形方向的修形可补偿加工与装配过程中产生的微小形位误差，保证在实际安装存在一定同轴度偏差的情况下，轮齿依然能保持良好的接触斑点，不会出现偏载导致的早期点蚀失效。在实际选型适配时，需要注意该齿轮的安装边界尺寸：齿顶圆直径需匹配传动箱内部的齿顶间隙要求，避免运行时齿顶与箱体内壁或其他相邻零件发生刮擦；齿轮的齿宽尺寸要与配对齿轮的齿宽形成合理错位量，通常主动轮齿宽略大于从动轮，抵消装配时的轴向窜动带来的啮合宽度不足问题；中心孔的键槽尺寸需对应传动轴上的平键规格，保证扭矩传递时键的侧面受力均匀，不会出现滚键故障。

　　这类斜齿轮在应用时通常需要搭配对应的轴向固定结构，比如轴用弹性挡圈或者轴肩定位，限制齿轮在轴上的轴向窜动，保证啮合位置的稳定性；如果是用于高速传动场景，还需要在装配时做动平衡校正，减少高速旋转时的不平衡量带来的整机振动。从加工工艺适配性来看，该结构的齿轮可采用滚齿加工后进行齿面高频淬火的工艺路线，齿面硬度可满足中等负载工况的耐磨要求，对于精度要求更高的场景，也可在滚齿后增加剃齿或磨齿工序，提升齿形齿向精度，降低传动噪音。

　　在传动系统设计中，这类斜齿轮通常成对使用，需要保证配对齿轮的螺旋角大小相等、方向相反，中心距公差控制在允许范围内，才能保证齿侧间隙处于合理区间——间隙过大会导致传动换向时出现冲击回差，间隙过小则会出现啮合卡滞、润滑不良导致的齿面胶合问题。日常运维中，这类斜齿轮的润滑需要根据运行转速选择对应粘度的齿轮油，油浴润滑时要保证齿轮浸油深度达到全齿高的1-2倍，既保证充分润滑，也避免搅油损失过大；定期检查齿面的接触斑点与磨损情况，当齿面磨损量超过原齿厚的10%时就需要及时更换，避免出现断齿故障导致整个传动系统损坏。
