内啮合直齿传动齿轮组结构设计

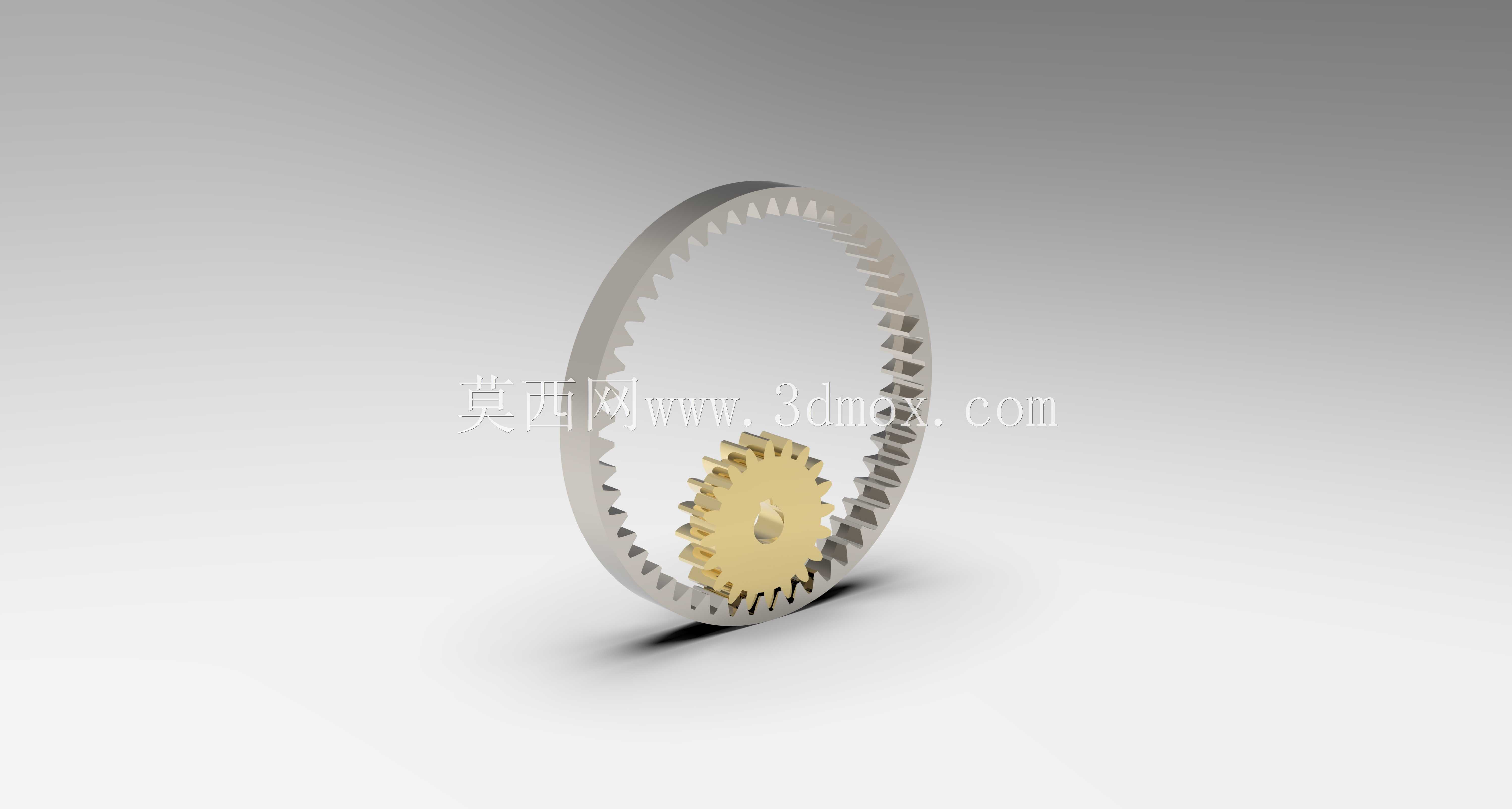

　　这套内啮合直齿传动结构，在小空间减速传动场景里的适配性非常突出，不同于外啮合齿轮组需要两个齿轮外切排布占用径向空间，内啮合的小齿轮完全嵌入内齿圈内部，整体传动单元的径向尺寸可以压缩30%以上，这也是很多紧凑型减压阀、小型伺服减速模组、精密仪器调节机构优先选用这类结构的核心原因。从实际工况适配来看，这类齿轮组常被用在流体控制阀的开度调节传动链里，比如减压阀的压力反馈调节端，需要小齿轮带动内齿圈输出低转速大扭矩的调节动作，既要保证传动比精准，又要控制整个调节机构的体积，不能因为传动单元过大影响阀体的管路安装布局，内啮合结构刚好能匹配这类需求，传动过程中两个齿轮的转动方向一致，不会额外增加换向结构的设计成本，传动效率也比同减速比的蜗轮蜗杆结构高15%左右，长期运行的发热损耗更低。

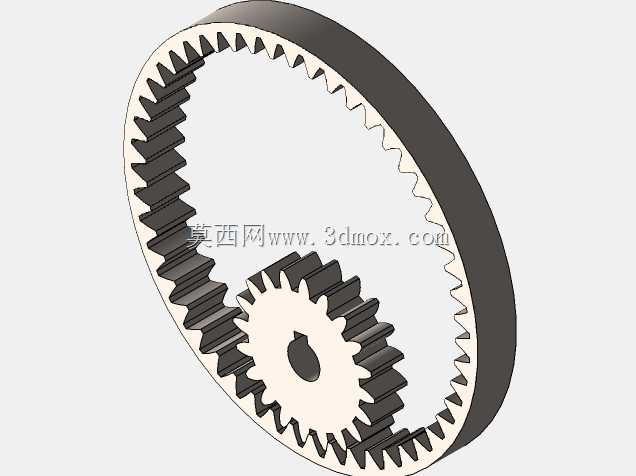

　　从结构设计逻辑来看，这套齿轮组的齿形采用标准渐开线直齿设计，小齿轮的齿顶圆、齿根圆参数完全匹配内齿圈的齿槽参数，啮合过程中重合度比同参数外啮合齿轮高20%左右，单齿承受的载荷更小，运行过程中的传动噪音更低，适合对运行平稳性有要求的精密调节场景。设计时需要重点控制内齿圈的齿向公差，因为内齿的加工难度比外齿高，插齿加工时的让刀量如果控制不当，很容易出现齿向偏差导致啮合卡滞，建模过程中需要严格约束齿圈的径向圆跳动公差，保证小齿轮在齿圈内部啮合时，各个啮合位置的齿侧间隙均匀，避免出现局部间隙过大导致传动回差，或是间隙过小出现运转卡滞的问题。

　　从安装边界来看，内齿圈的外径是整个传动单元的最大径向尺寸，设计选型时可以直接以齿圈外径作为安装基准，在阀腔或是传动箱内壁加工对应的定位台阶，就能完成齿圈的固定，不需要额外设计复杂的支撑结构；小齿轮的输入轴孔可以根据驱动端的轴径做适配，常见的是搭配D型轴孔或是键槽连接，保证扭矩传递过程中不会出现打滑。整个传动单元的轴向尺寸非常紧凑，直齿结构不需要额外的轴向定位来抵消斜齿的轴向力，只需要在齿轮两侧加装简单的止推垫片就能控制轴向窜动，整体装配难度远低于同参数的行星齿轮结构，零件数量更少，后期维护的成本也更低。

　　在实际应用中，这类内啮合齿轮组还常被用在小型计量泵的传动端、精密仪器的微调机构里，因为传动过程中齿面的滑动率更低，长期运行的磨损量更小，配合润滑脂填充的密封腔结构，可以实现长达数年的免维护运行。建模过程中需要重点校验齿根的弯曲强度，尤其是内齿圈的齿根位置，因为内齿的齿根厚度比同模数外齿大，但是如果传动比设计过小，小齿轮的齿根强度会成为整个传动链的薄弱点，需要根据实际传递的扭矩调整模数，避免出现断齿问题。另外啮合侧隙的设计也要匹配实际工况，如果是用于精密调节的场景，侧隙需要控制在0.02mm以内，减小传动回差保证调节精度；如果是用于普通动力传动场景，可以适当放大侧隙，补偿加工和装配误差，降低运转过程中的卡滞风险。

　　不同于行星齿轮结构需要多个行星轮均载设计，单组内啮合直齿轮的结构更简单，对装配精度的要求更低，不需要设计行星架结构，整体零件数量只有内齿圈和小齿轮两个核心传动件，加工成本更低，适合批量应用在民用流体控制设备、小型办公自动化设备的传动模块里。设计时还要注意内齿圈的退刀槽尺寸，插齿加工时的退刀槽宽度要匹配插齿刀的参数，避免加工过程中出现撞刀问题，建模时需要在齿圈的轴向两端预留足够的退刀空间，同时保证退刀槽不会影响齿圈的安装定位强度。小齿轮的轮毂长度也要匹配安装端的支撑轴承宽度，保证齿轮运转时的支撑刚度，避免出现悬臂过长导致的齿轮偏载，加剧齿面的不均匀磨损。
