1:16减速装置用锥齿轮轴结构设计

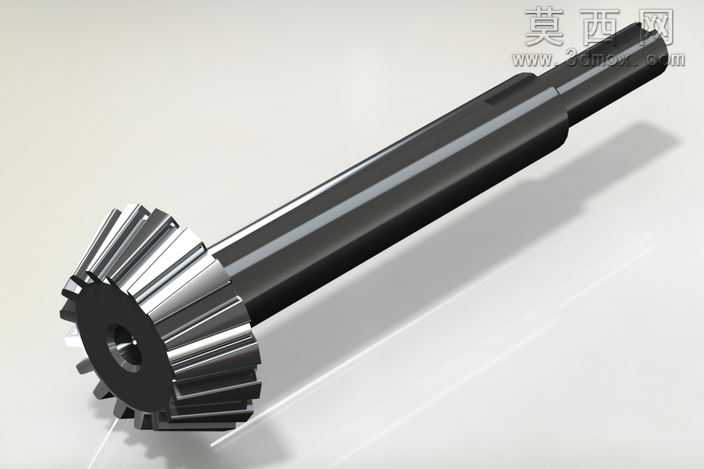

该作品为适配1:16减速比减速器的锥齿轮轴三维建模成果，建模阶段以机械传动设计参数为核心依据，首先完成整体结构的参数化草绘，精准划分锥齿轮啮合段、轴身支撑段、输出连接段三个功能区域，各段轴径、长度尺寸严格匹配减速器内部装配公差要求。建模过程中对锥齿轮的齿形部分采用渐开线齿廓生成逻辑，逐齿校准齿距、齿高、齿向角度参数，保证锥齿轮与配对传动件的啮合精度，避免出现传动卡滞、啮合间隙过大的问题；轴身部分做了阶梯轴过渡处理，不同直径轴段之间设置合理的圆角过渡结构，降低轴件工作过程中的应力集中风险，提升零件整体抗疲劳强度。渲染阶段为模型赋予金属材质效果，模拟合金钢零件经机加工后的表面质感，齿面部分做了高光处理还原精加工齿面的光洁度，轴身非配合面做了哑光质感区分，通过光影调整清晰展现轴件的阶梯结构、齿轮的齿形排布细节，直观呈现零件的整体形态。结构设计上充分考虑零件的实际装配需求，齿轮端的中心定位孔、轴端的连接位都做了精准的尺寸约束，保证该锥齿轮轴能够顺利装入对应减速箱腔体，与轴承、配对齿轮、输出连接件完成适配装配；整体设计遵循机械传动零件的设计规范，兼顾传动精度、结构强度与装配便利性，可用于减速器的结构验证、装配模拟以及传动性能仿真分析，为1:16减速比的减速装置开发提供精准的三维数字模型支撑。
