硬齿面多级齿轮传动减速机结构

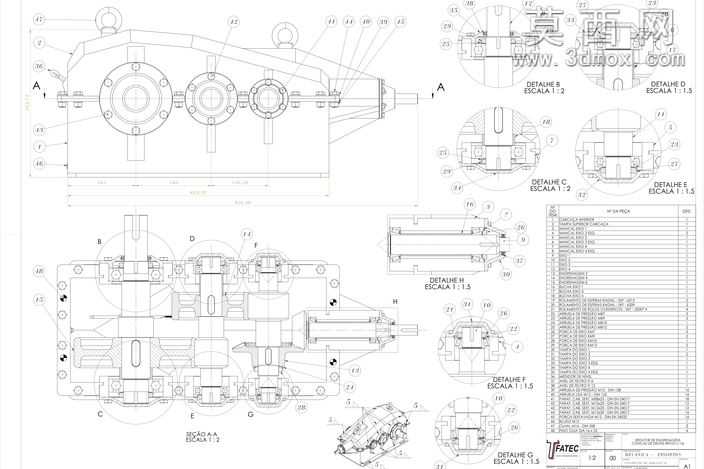

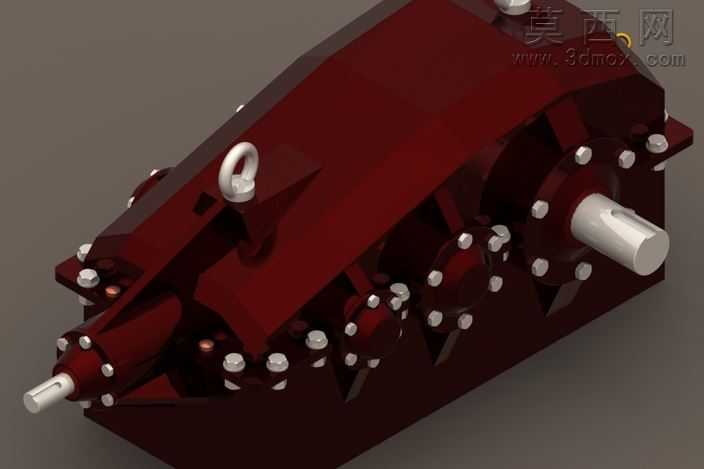

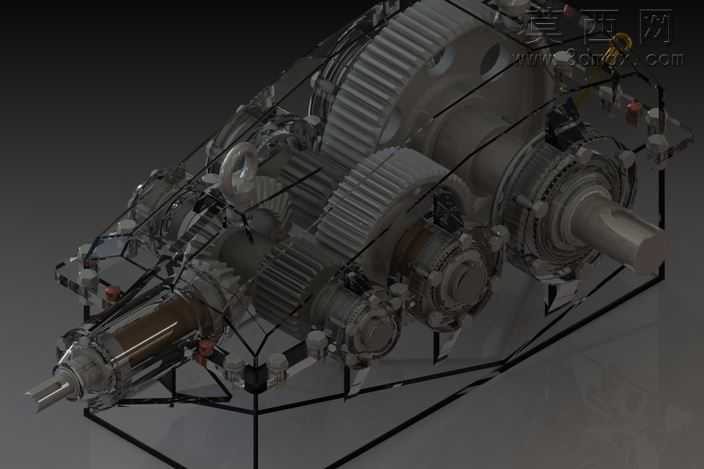

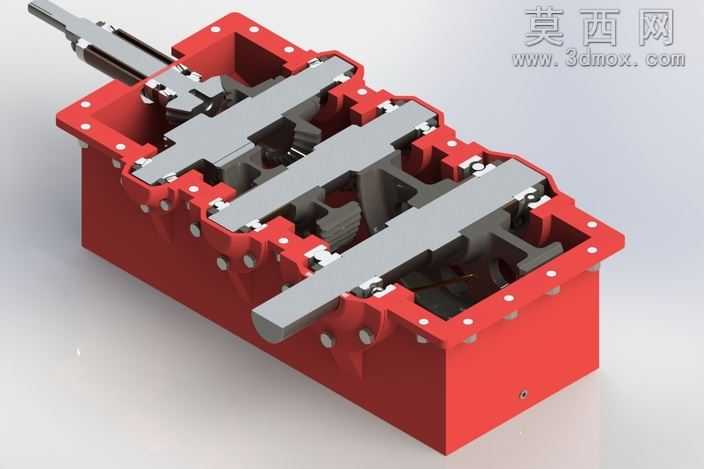

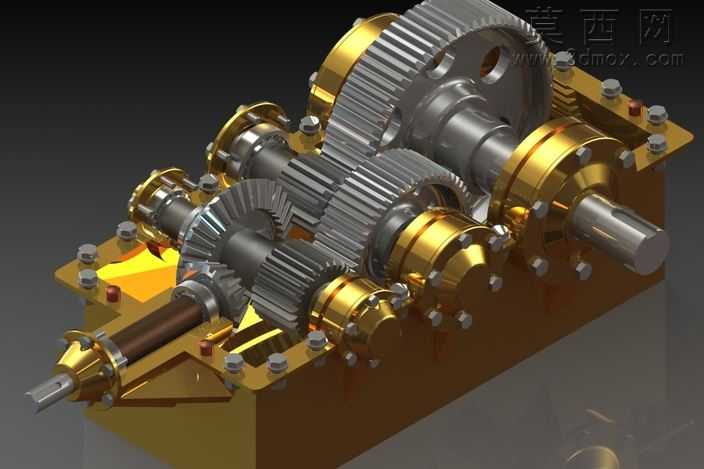

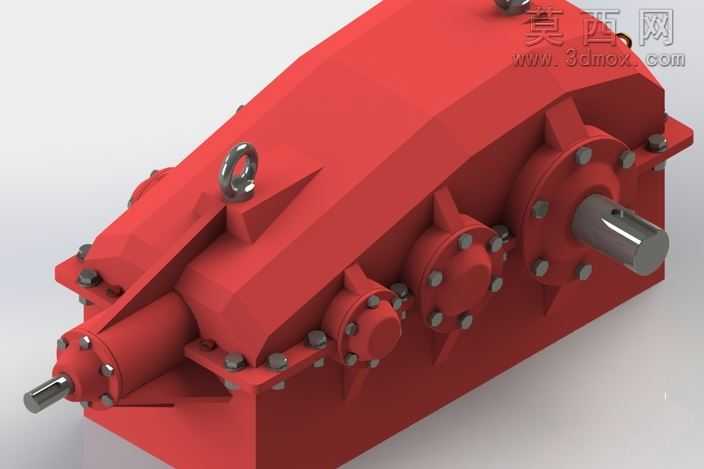

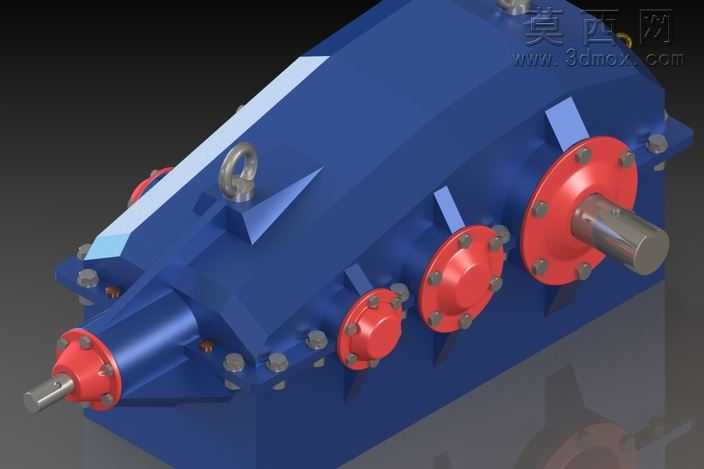

该作品为硬齿面多级齿轮传动减速机的三维建模成果，建模过程严格遵循机械传动设计规范，完整还原了硬齿面减速机的内部传动逻辑与外部装配结构。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先逐一完成输入轴、中间传动轴、输出轴的独立建模，针对每根轴上的斜齿轮、锥齿轮、轴承定位轴肩、密封安装位、键槽等特征，通过拉伸、旋转、扫描切除等特征命令精准绘制，保证各轴段的尺寸公差配合符合机械设计标准。齿轮建模环节严格按照硬齿面齿轮的参数要求，绘制渐开线齿廓，对齿面进行参数化修正，还原斜齿轮、锥齿轮的啮合角度与齿距参数，确保各级齿轮的传动比匹配1:16的减速设计要求，同时对齿轮的轮毂、辐板、减重孔等结构进行细节还原，兼顾结构合理性与轻量化设计需求。箱体建模采用分体式结构设计，分别完成下箱体底座与上箱盖的特征绘制，对箱体上的轴承安装孔、螺栓连接孔、定位销孔、油位观察位、放油孔等功能结构逐一建模，保证各孔位的同轴度、位置度符合装配要求。装配阶段按照实际装配流程完成组件配合，先将轴承、齿轮、轴套、密封件等零件装配到对应轴系上形成传动组件，再将各轴系组件依次装入箱体，完成轴承端盖、连接螺栓、定位销、观察盖等外部附件的装配，全程通过同轴、重合、齿轮啮合等配合关系约束零件位置，还原真实的装配约束逻辑，确保模型可模拟实际传动的运动关系。渲染阶段对不同零件赋予对应材质，齿轮与传动轴采用合金钢材质，调整金属粗糙度与反光参数还原硬齿面零件的金属质感，箱体采用铸铁材质模拟铸造壳体的哑光金属质感，轴承端盖、连接螺栓等标准件采用镀锌钢材材质，密封件采用橡胶材质，通过场景布光突出内部齿轮啮合的结构层次，清晰展示多级齿轮的传动路径与各部件的装配关系。整个模型完整呈现了硬齿面减速机从动力输入、多级齿轮减速到动力输出的完整结构，可用于机械原理教学、减速机结构认知、装配工艺演示等场景，模型结构严谨，细节完整，各零件的几何特征与装配关系均符合硬齿面减速机的实际设计规范。
