青铜材质硬齿面传动齿轮结构设计

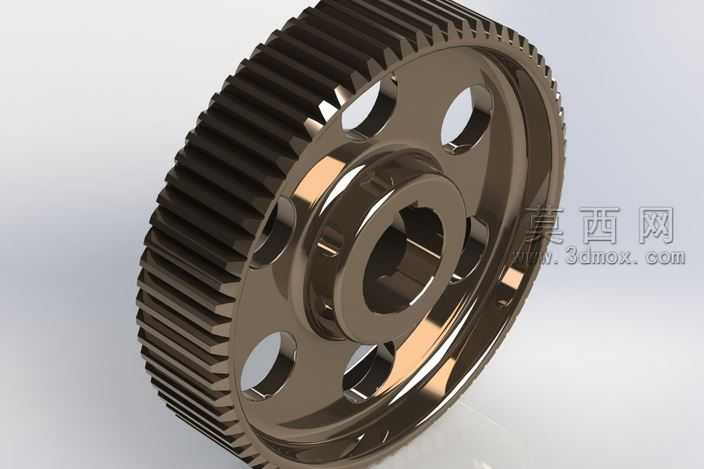

该作品为硬齿面减速机配套的青铜传动齿轮三维建模成果，建模阶段以传动参数为核心依据，首先完成渐开线齿廓的参数化绘制，严格匹配1:16传动比对应的齿距、齿厚、齿顶高系数等标准参数，保证齿形啮合精度符合减速机运行要求。结构设计上采用辐板式轻量化构型，轮辐处均匀开设四个圆形减重孔，在不降低轮体结构强度的前提下有效减少整体重量，降低传动过程中的转动惯量，提升减速机运行的动态响应性能；中心设置带键槽的阶梯安装孔，可与减速机输入轴实现精准周向固定，避免传动过程中出现打滑偏移问题。材质渲染阶段选用青铜金属材质，通过调整材质的粗糙度、金属度、反射光泽度参数，还原出青铜合金特有的温润金属质感，齿面、轮辐端面、安装孔内壁分别设置不同的表面处理效果，齿面模拟高频淬火后的细密硬化纹理，轮辐端面保留青铜基材的哑光金属质感，安装孔内壁呈现机加工后的光洁表面，光影渲染时采用侧上方主光源搭配环境补光，清晰呈现轮体的立体结构、齿形细节与不同部位的材质差异。建模过程中对齿根过渡圆角、减重孔边缘倒角、安装孔同轴度等细节做了精细化处理，既避免应力集中提升零件使用寿命，也保证三维模型可直接用于后续的工程图导出、装配干涉校验、有限元强度分析等环节，整体设计兼顾传动性能、结构强度与轻量化需求，适配中小功率硬齿面减速机的传动场景。
