DN100PN160对接焊缝中心液压法兰

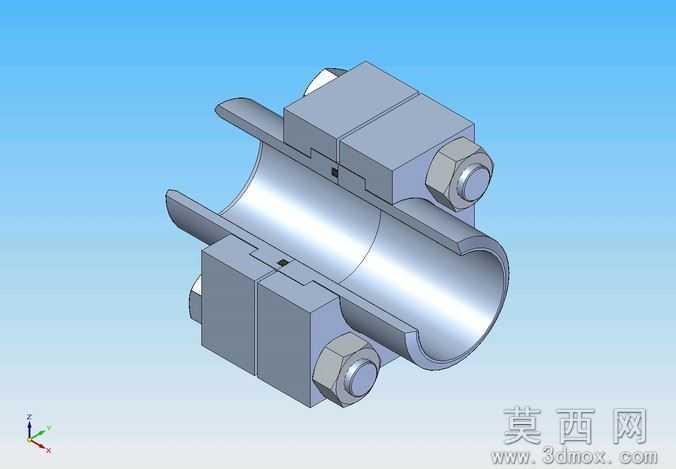

本模型为DN100PN160规格的对接焊缝中心液压法兰，建模过程严格遵循ISO6164-2标准尺寸规范，首先在三维建模环境中绘制法兰主体的截面草图，通过拉伸、切除等基础特征命令生成两半对开式的法兰基体，保证法兰内孔与公称通径100mm的管路外径精准匹配，适配高压液压系统的管路对接需求。模型完整还原了法兰的夹装结构，两侧的螺栓连接座采用对称式设计，分别绘制六角头螺栓与配套螺母的标准件模型，装配时严格对齐螺栓孔的中心轴线，保证螺纹连接的配合精度符合实际装配要求，两半法兰的贴合面设置了精准的配合间隙，还原实际使用中密封件的安装空间。材质渲染方面，法兰主体与紧固件均采用金属哑光碳钢材质，调整材质的粗糙度、金属度参数模拟真实锻件的表面质感，管路部分添加金属抛光质感，区分不同部件的材质特性，背景采用渐变蓝色突出模型主体结构，通过等轴测视角完整展示法兰的整体装配形态，清晰呈现对开夹装的结构特点。设计过程中优先考虑高压工况下的结构强度，法兰的夹持臂厚度、螺栓规格均按照PN160的压力等级进行参数化设定，所有圆角、倒角细节均按照实际加工工艺要求添加，避免应力集中问题，模型的各部件均可拆分，方便后续进行工程图导出、装配干涉检查以及有限元受力分析，能够直接用于液压系统的管路布局设计、产品演示以及加工工艺参考，完整还原了该型法兰在高压液压管路中实现管路对接、夹紧密封的功能结构。
