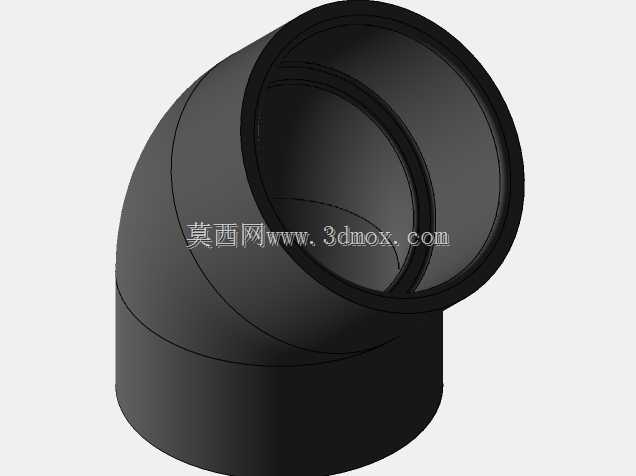

45度4寸PVC滑套式80级管弯头结构设计

　　在民用给排水、化工流体输送、市政管网改造等诸多涉及流体介质传输的工程场景里，管路走向的变向衔接是管路布设环节无法回避的核心需求，45度弯头作为管路转向配件里应用占比极高的品类，相比90度弯头能大幅降低流体转向时的局部阻力损失，减少介质在转角处的紊流、气蚀风险，尤其适配大流量、低流速要求的重力流管路，或是对压损控制有严格要求的压力输送管路。这款4寸规格的SCHEDULE80等级PVC滑套式弯头，在设计阶段就充分考虑了现场安装的容错性与长期运行的可靠性，首先从连接形式来看，滑套式结构区别于传统的粘接、螺纹连接形式，不需要在安装现场对管材端部做套丝、涂胶预处理，仅需将管材插入弯头两端的承口内，配合配套的锁紧套、密封胶圈即可完成密封固定，能大幅缩短现场安装的作业时长，尤其适合高空作业、狭小管井内的快速装配场景，也能在后期管路维护时实现无损拆卸，降低管路改造成本。

　　从结构尺寸的设计逻辑来看，4寸的公称通径对应DN100的管路规格，SCHEDULE80的壁厚等级意味着该配件能承受更高的管路工作压力，相比普通SCH40等级的PVC管件，其壁厚提升了近40%，抗水锤冲击、抗外部挤压的能力更强，适配工业循环水、市政压力排水等工况压力更高的应用场景。弯头的弯曲半径采用了长半径设计，弯曲段的流道内壁做了顺滑过渡处理，没有突兀的折角或台阶，能最大程度降低流体经过时的局部阻力系数，减少介质中的固体杂质在转角处的沉积概率，避免长期运行后出现管路通径缩窄、堵塞的问题。两端的承口深度做了精准的尺寸控制，既保证管材插入后有足够的接触长度来承受管路的轴向拉力，避免管路运行时因热胀冷缩、压力波动出现接口脱开的问题，又不会因为承口过深导致安装时管材无法插到位，出现密封失效的隐患。承口内部的密封槽位置经过反复校核，当管材插入到承口根部时，配套的O型密封圈能恰好卡在管材外壁与密封槽之间，形成双向密封，既可以防止管内介质向外渗漏，也能阻止外部的泥沙、地下水渗入管路内部，适配地埋敷设、室外露天布设等多种安装环境。

　　在外形的安装边界设计上，弯头两端的承口端面保持严格的45度夹角，安装后两段连接的管材轴线夹角精准控制在45度±0.5度范围内，能保证管路布设的走向精度，避免因为配件角度偏差导致管路出现额外的安装应力，长期受力下出现接口开裂的问题。弯头的外壁做了均匀的加厚处理，尤其是弯曲段的外侧位置，因为流体转向时对该位置的冲刷作用力更强，设计时适当增加了该区域的壁厚，提升抗冲刷磨损的能力，延长配件的使用寿命。外壁还设置了若干道均匀分布的加强筋，从承口位置一直延伸到弯曲段中部，在不额外增加过多材料成本的前提下，大幅提升了管件的整体刚性，避免堆放、运输、安装过程中受外力挤压出现变形，导致承口失圆、密封失效的问题。

　　从实际选型适配的角度来看，这款PVC材质的45度弯头重量仅为同规格金属弯头的六分之一，运输、搬运的成本更低，安装时不需要大型吊装设备辅助，单人即可完成对位装配，而且PVC材质本身具备优异的耐酸碱腐蚀性能，不需要额外做防腐处理，适配化工废水输送、酸碱介质管路、农田灌溉等有腐蚀需求的场景，相比金属管件后期维护成本更低。在建模过程中，对所有的配合尺寸都做了公差适配设计，承口的内径尺寸预留了合理的安装间隙，既保证管材能顺利插入，又不会因为间隙过大导致密封圈压缩量不足出现渗漏，锁紧套的螺纹配合尺寸也做了优化，安装时不需要过大的拧紧力矩就能实现可靠的锁紧固定，避免现场安装时因为用力过大导致管件开裂。整个流道的内壁粗糙度按照实际生产的工艺要求做了对应设置，模拟真实注塑生产后的内壁表面状态，在做管路流体仿真时能得到更贴近实际运行的压损数据，为管路系统的泵组选型、压力计算提供准确的参考依据。
