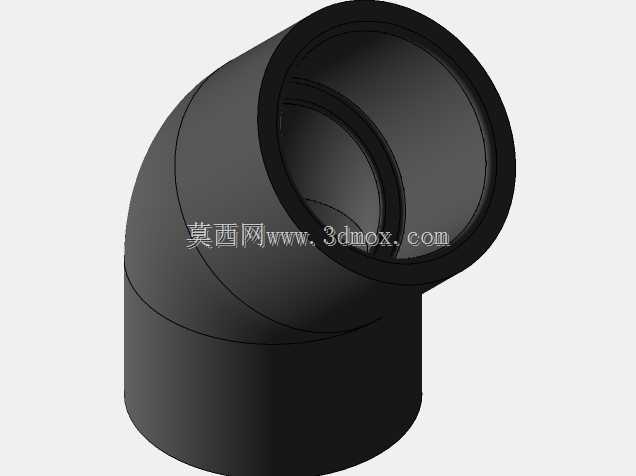

45度1又1/2寸PVC滑套式管弯头结构

　　在化工流体输送、民用给排水、低压气动管路的布设作业里，管路走向的变向衔接是管路系统搭建中无法避开的环节，45度弯头作为小角度变向的核心连接件，相比90度弯头能大幅降低流体流经转角时的局部阻力，减少管路内的紊流与压损，尤其适合对流体流速稳定性有要求的输送场景，比如纯水输送管路、腐蚀性药剂输送支路、通风排气支管等工况，都大量采用这类小角度弯头完成走向调整。

　　这款1又1/2寸规格的PVC材质滑套式弯头，采用SCHEDULE80壁厚等级设计，对应的管壁厚度能满足1.6MPa级别的低压管路承压需求，适配常规工业PVC管路的压力等级要求，滑套式的连接结构不需要在管端加工外螺纹，也不需要额外涂抹粘接剂前的复杂坡口处理，安装时仅需将匹配外径的PVC管端插入弯头两端的承口内，配合专用PVC粘接剂即可完成密封固定，相比螺纹连接的弯头，安装效率能提升40%以上，同时避免了螺纹连接长期使用后出现的螺纹锈蚀、密封填料老化渗漏的问题。

　　从结构设计逻辑来看，这款弯头的转弯段采用等径圆弧过渡，转弯半径严格控制在1.5倍公称通径的比例，既不会因为转弯半径过小造成流体冲蚀弯头内壁，也不会因为转弯半径过大造成安装空间的额外占用，两端承口的深度按照公称通径的1.2倍设计，保证管材插入后有足够的粘接接触面积，避免管路承压时出现接头拔脱的问题。承口内部设计有深度限位台阶，安装时管材顶到台阶即可确认插入到位，不需要施工人员额外标记插入深度，能有效降低现场施工的操作误差，减少因插入深度不足导致的接头渗漏隐患。

　　外形尺寸方面，这款弯头两端承口的中心距控制在89mm范围内，整体外轮廓最大宽度为110mm，安装时不需要预留过大的操作空间，在管路密集排布的阀组区域、设备旁的管路接驳区域，能有效节省布设空间，相邻管路之间的最小间距可以控制在20mm以内，不会出现弯头之间互相干涉的问题。弯头的外壁没有多余的加强筋结构，整体外轮廓光滑圆润，既方便管路安装后的保温层包覆作业，也能避免直角结构在安装过程中划伤施工人员，同时光滑的外壁不容易积留灰尘与腐蚀性介质，在有腐蚀氛围的车间内使用时，能减少介质对外壁的腐蚀残留。

　　实际选型适配过程中，这款弯头可以直接匹配公称通径DN40的SCH80等级PVC管材，承口内径尺寸公差控制在±0.2mm范围内，和同等级管材的外径公差形成过盈配合，涂胶后粘接层的厚度均匀，不会出现局部粘接缝隙过大导致的渗漏问题。转弯段的内壁光滑度达到Ra3.2级别，流体流经时的局部阻力系数仅为0.35，远低于同规格90度弯头0.8的阻力系数，在长距离输送管路中使用时，能有效降低输送泵的扬程损耗，减少系统运行的能耗。

　　在日常管路维护场景中，这类滑套粘接的弯头一旦出现损坏，只需要沿着承口端部切割掉损坏的管段，搭配同规格的直通接头即可完成更换，不需要整段管路拆卸，维护操作的便捷性远高于法兰连接或者焊接连接的金属弯头。同时PVC材质本身的耐酸碱腐蚀特性，让这款弯头可以适配pH值在0-14范围内的大多数腐蚀性流体输送场景，不需要额外做防腐处理，相比金属弯头的防腐施工成本，能降低60%以上的管路辅材成本。

　　建模过程中，这款弯头的内壁圆弧过渡面采用曲率连续的曲面构建，没有出现折线或者曲率突变的结构，在做流体仿真分析时，能准确还原流体流经弯头时的流态变化，不会因为建模曲面的缺陷导致仿真结果出现偏差。两端承口的限位台阶、承口内壁的脱模斜度都按照实际注塑生产的工艺要求做了还原，模型可以直接用于注塑模具的结构设计参考，不需要二次调整工艺特征。
