多规格可配置外螺纹直通管接头设计

　　在流体输送管路系统的搭建与改造场景中，管接头是实现不同管段密封连接、调整管路走向、适配不同管径的核心基础零件，这类可配置的外螺纹直通管接头，广泛应用在液压站管路排布、车间压缩空气管网铺设、小型水处理设备管路组装、机床冷却系统管路连接等场景，能够覆盖从低压气动回路到中压液压输送的多数常规管路连接需求。

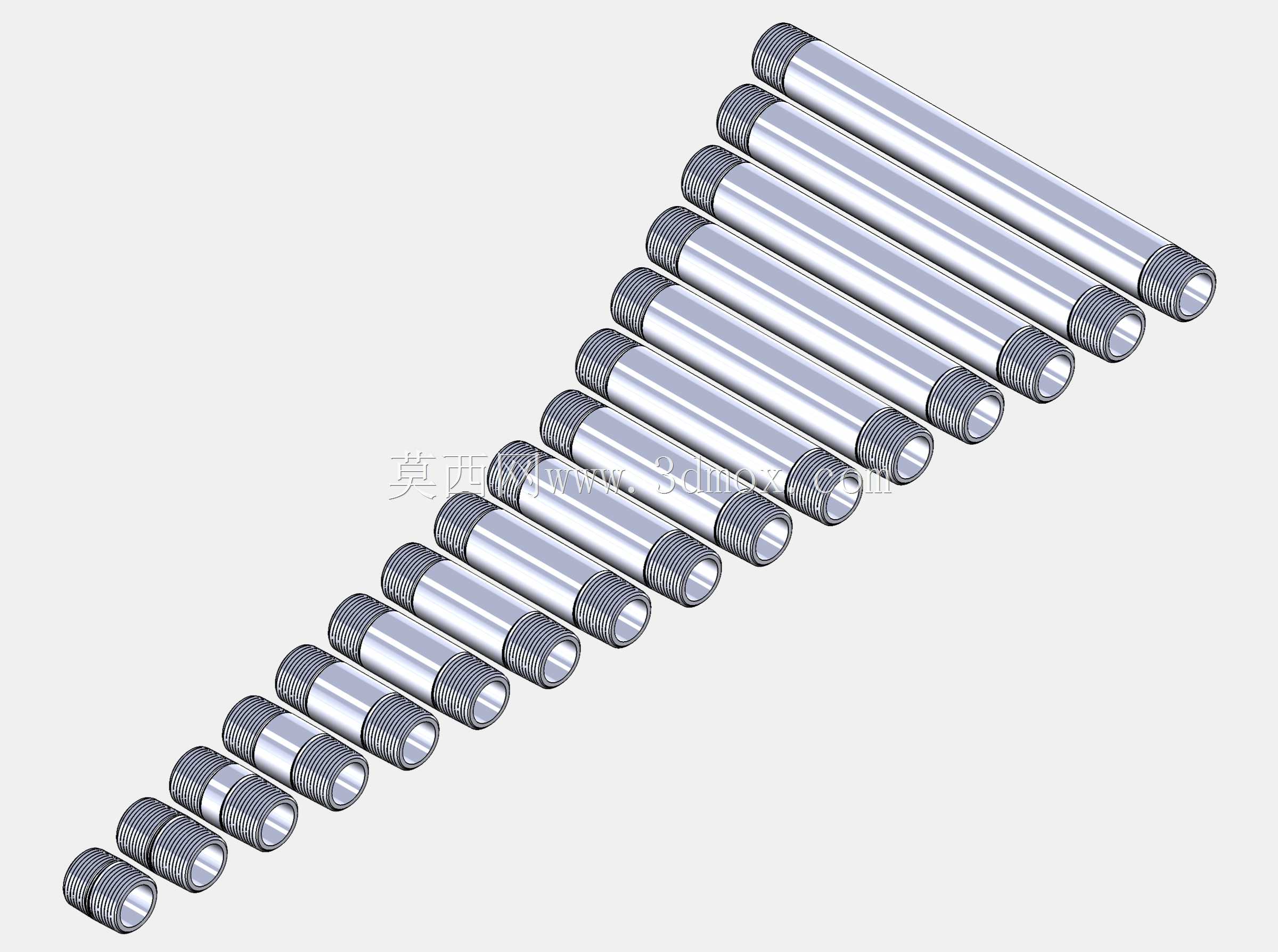

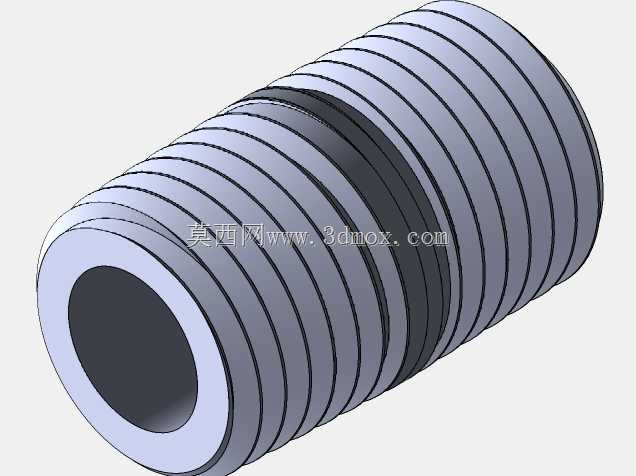

　　从实际使用的角度来看，这类直通双头外螺纹管接头的核心功能，是通过两端的标准管螺纹与带内螺纹的管路、阀体、设备接口实现刚性密封连接，相比焊接式连接，螺纹连接的形式不需要现场动火作业，安装拆卸便捷，后期管路维护、元件更换时的拆装效率更高，也能避免焊接带来的焊渣残留、管路变形等问题。本次设计的可配置管接头，覆盖了从1/4英寸到6英寸的NPTC管螺纹规格，默认适配80号管道的内径参数，在实际项目应用中，设计人员可以根据具体的管路通径需求、工作压力等级，调整接头的主体长度、螺纹旋合长度、接头主体外径参数，不需要重新从零开始建模，只需要在配置表中修改对应参数就能生成对应规格的接头模型，大幅提升管路系统三维布管的设计效率。

　　在设计思路上，这类管接头的建模首先要保证螺纹参数的准确性，NPTC圆锥管螺纹的锥度、牙型角、每英寸牙数都严格遵循对应标准，避免实际装配时出现螺纹错牙、密封失效的问题；接头主体的过渡段采用圆滑过渡结构，避免直角转折带来的应力集中问题，在管路承受流体压力冲击、外部震动载荷时，能够降低应力集中位置开裂的风险。接头的长度配置覆盖了常规管路连接所需的不同长度规格，从短款的紧贴式连接接头，到长款的跨距连接接头，能够适配不同安装间距的接口需求，不需要额外加装过渡接头就能完成不同间距接口的连接，减少管路的连接节点数量，也就降低了整个管路系统的泄漏风险点。

　　从安装边界的角度考虑，这类外螺纹接头在建模时已经预留了标准螺纹旋合长度对应的装配余量，设计人员在进行三维管路装配时，不需要额外计算螺纹拧入深度，直接按照模型的装配基准面进行配合就能满足实际安装的旋合深度要求，避免出现建模时装配到位、实际安装时螺纹拧入深度不足导致的密封失效问题。接头主体的外径尺寸按照对应压力等级的管壁厚度要求设计，在满足耐压强度要求的前提下，尽可能控制接头的整体外径尺寸，减少管路排布时的空间占用，在空间紧凑的设备内部管路排布场景中，更小的接头外径能够避免相邻管路、接头之间出现干涉，提升狭小空间内的管路布局合理性。

　　在实际的设备管路设计工作中，这类可配置的参数化管接头模型，能够帮助设计人员快速完成不同规格管路的装配验证，在方案设计阶段就可以通过调整接头参数，快速验证不同管径、不同连接间距下的管路布局可行性，减少后期生产装配阶段出现的管路干涉、连接尺寸不匹配等问题。同时，统一参数逻辑的可配置接头模型，也能帮助企业建立标准化的管路配件库，规范不同项目中管接头的选型规格，减少非标接头的使用数量，降低后续配件采购、仓储、维护的综合成本。对于三维建模从业者来说，这类参数化可配置的零件模型，核心是要把实际生产装配中的工艺要求、安装要求融入到模型的参数逻辑中，而不是仅仅做出外形相似的三维模型，要让模型能够直接对接后续的工程图生成、装配验证、BOM清单导出等设计流程，真正提升设计工作的效率。
