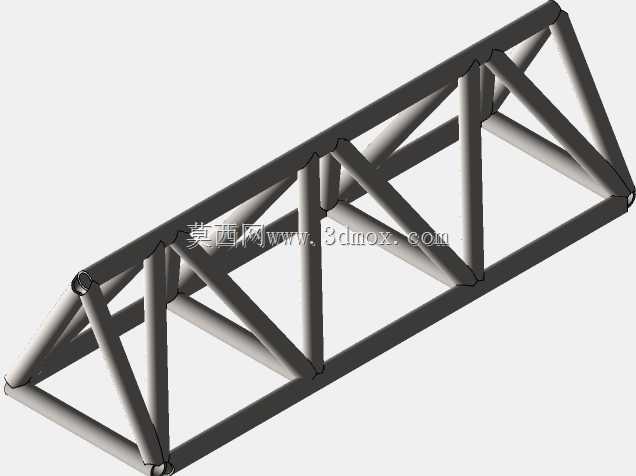

三角截面空间桁架承载结构设计

　　这类三角截面桁架结构，在工业现场的应用场景覆盖非常广，从车间内的轻型物料输送支架、户外管廊的辅助支撑跨段，到小型设备的操作走台承重梁、临时检修平台的架空主梁，都能看到同构型结构的实际应用。不同于普通的矩形截面桁架，三角构型的空间桁架在侧向抗扭表现上有天然优势，同等截面轮廓尺寸下，不需要额外增设侧向斜撑就能满足常规跨度下的侧向稳定性要求，对于安装空间受限、无法布置过多侧向支撑的作业场景，这种结构的适配性会更强。

　　从实际承载逻辑来看，该桁架采用等截面直杆拼接的设计思路，所有杆件均采用圆形截面型材，上下弦杆沿桁架长度方向通长布置，腹杆按照三角分格的方式依次排布，相邻竖腹杆之间的斜腹杆形成稳定的三角受力单元，将上弦承受的竖向荷载逐层传递到下弦支座位置。圆形截面的杆件在各个方向的截面惯性矩一致，不管是竖向荷载带来的平面内弯曲，还是侧向风载、设备振动带来的平面外受力，杆件本身都能保持均匀的受力表现，不会出现矩形截面杆件弱轴方向刚度不足的问题。

　　在设计思路上，该结构优先保证了受力路径的简洁性，所有腹杆与弦杆的连接节点都采用相贯线贴合的连接方式，没有额外增设节点板，一方面减少了整体结构的自重，另一方面也避免了节点板带来的应力集中问题，对于长期承受动荷载的使用场景，这种节点处理方式能有效降低节点疲劳失效的概率。桁架的节间尺寸按照常规均布荷载下的杆件长细比要求设置，保证单根腹杆在受压状态下不会出现失稳变形，弦杆的截面尺寸按照简支梁跨中最大弯矩的受力需求匹配，在满足强度要求的前提下尽可能减小型材规格，控制整体结构的材料用量。

　　从安装边界来看，该桁架的两端采用平直端面设计，可直接与端部的支座牛腿通过螺栓或者焊接方式固定，桁架的整体宽度控制在常规人行通道或者小型输送线的适配范围内，下弦平面可直接铺设走台板或者固定输送设备的安装支架，上弦平面可根据需求增设防护栏杆或者管线固定卡扣。结构的整体高度按照跨度的合理比例设置，在常规6到12米的跨度区间内，不需要增设中间支撑就能满足均布荷载下的挠度控制要求，安装时只需要保证两端支座的水平度，就能让整个桁架的受力状态符合设计预期，不需要在现场进行额外的杆件裁切或者补强作业。

　　实际使用过程中，这种三角桁架的维护成本也相对更低，圆形杆件的表面不容易积灰积水，在户外场景使用时的防腐耐久表现优于角钢拼接的桁架结构，杆件之间的连接节点没有封闭的死角，日常巡检时可以直观观察到所有焊缝的状态，出现局部损伤时可以直接更换对应位置的单根杆件，不需要对整体结构进行大面积拆解。对于需要快速搭建的临时支撑场景，这种标准化的桁架单元还可以多段拼接使用，拼接位置通过端部的法兰盘对接固定，能够快速适配不同的跨度需求，不需要针对每个项目重新进行整体结构建模计算，大幅缩短现场施工的准备周期。
