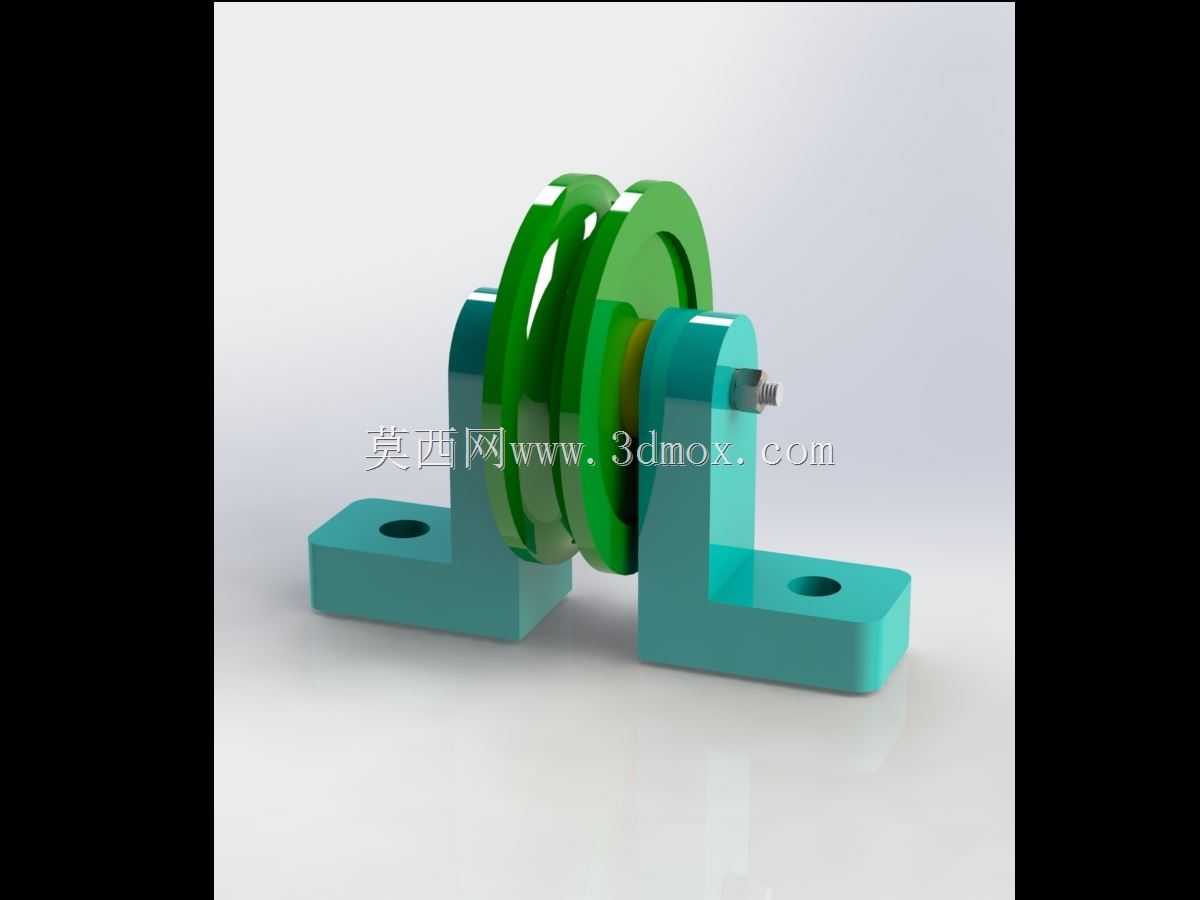

带安装支座的双槽导向金属滑轮结构

　　日常做输送线、小型起重导向机构的结构设计时，这类带一体式安装支座的双槽滑轮是很常用的传动导向部件，很多刚入行的工程师容易忽略滑轮安装边界与槽型匹配的细节，最后装配时出现钢丝绳跳槽、支座干涉的问题，这个模型刚好把实际应用里的关键结构都做了还原。先从实际应用场景说，这类双槽滑轮最常出现在轻小型起重设备的导向端、自动化生产线的物料牵引工位、还有减压阀配套的阀杆传动联动机构里——不少人以为滑轮只用来吊重，其实在工业阀门的远程操控结构里，滑轮常用来改变钢索牵引方向，把远端操作手轮的力传递到阀杆位置，避免传动路径被设备外壳或管线遮挡，这也是这类小载荷滑轮容易被忽略的应用场景。

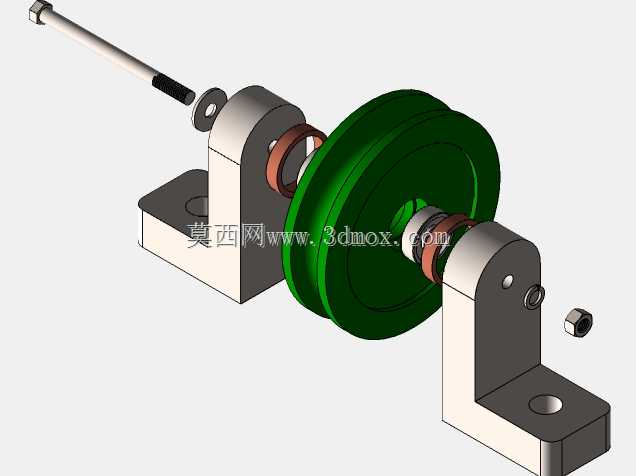

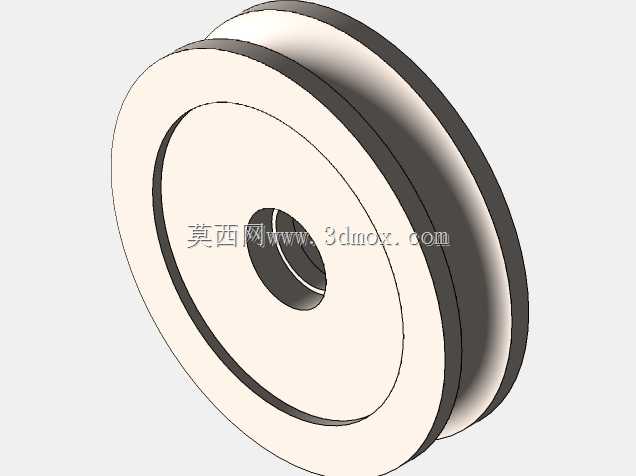

　　从功能特性上看，这个滑轮采用双轮槽并行设计，和单槽滑轮比，它可以同时走两根独立的牵引索，或是单根索做折返导向，能在不增加安装宽度的前提下拓展传动路径，轮槽的边缘做了圆弧倒角，不会在牵引过程中切割钢索或尼龙牵引绳的表层，能延长牵引件的使用寿命。两侧的L型安装支座是和滑轮轴做了同轴装配的，支座底部开了贯通的安装孔，不需要额外做焊接支架，直接用螺栓就能把整个滑轮组件固定在设备的安装基面，装配效率比分体式支座高很多，也避免了分体支座装配时的同轴度误差导致滑轮卡滞。再说到设计思路，做这个结构的时候首先要考虑的是轮槽的直径匹配，轮槽的底径要比牵引索的直径大12到15倍，这个比例是为了避免牵引索过轮时弯曲应力过大，提前出现疲劳断丝的问题；然后是滑轮与支座的间隙控制，轮片两侧和支座立板之间要留0.5到1毫米的活动间隙，既不能间隙太大导致滑轮轴向窜动，也不能间隙太小出现转动卡涩，这个模型里的间隙控制刚好卡在合理区间，实际生产时直接参考这个比例调整尺寸就能用。

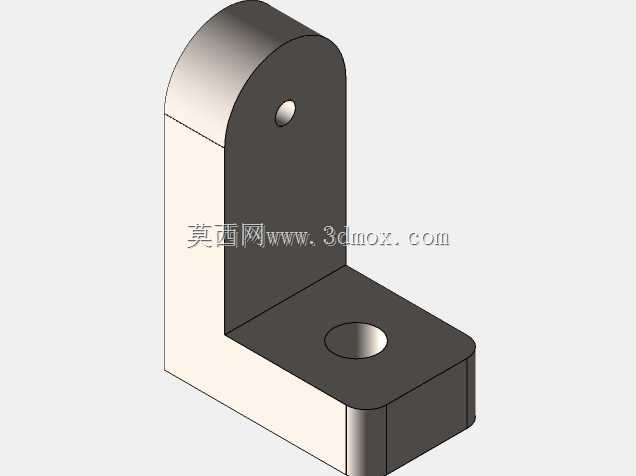

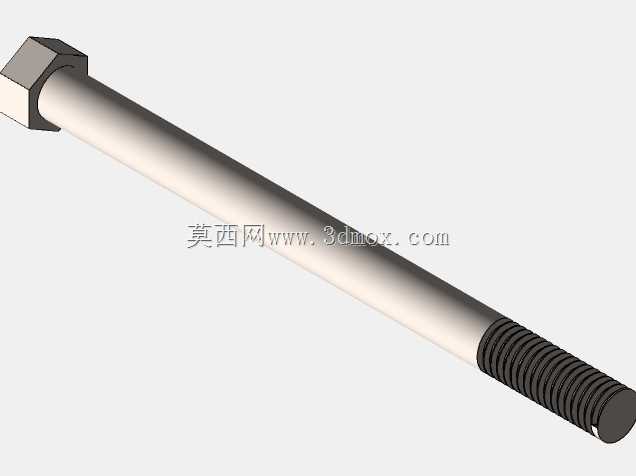

　　安装边界方面，整个组件的安装基面是两个L型支座的底面，两个安装孔的中心距是固定的，选型的时候要先核对设备安装位的孔位是否匹配，支座的立板高度决定了滑轮中心的安装高度，这个高度要保证牵引索进出轮槽的时候不会和设备上的其他构件产生摩擦，滑轮轴的伸出端做了螺纹锁紧结构，不需要额外做轴端挡圈，拧紧锁紧螺母就能把轴向位置完全固定，防松效果比普通卡簧好，适合有小幅振动的设备工况。很多新手建模的时候容易把滑轮的轮槽角度做的不对，实际应用里钢索用的滑轮槽角一般是35度到40度，角度太小会夹绳，角度太大会导致牵引索容易脱出槽位，这个模型里的槽角刚好取了工程上常用的38度，适配绝大多数直径匹配的钢索和尼龙牵引绳。

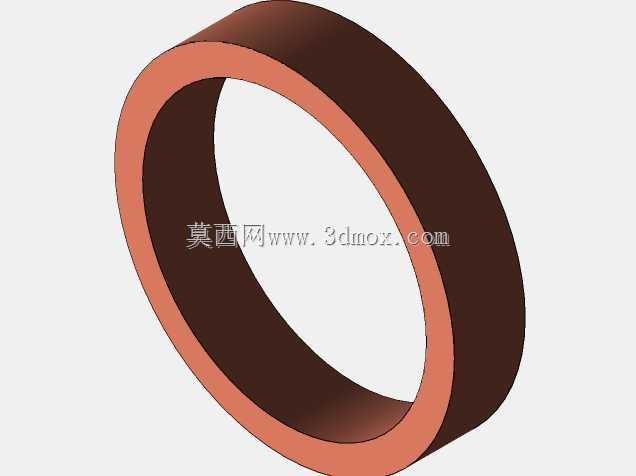

　　另外支座的折弯处做了圆角过渡，没有应力集中的尖角，在承受牵引载荷的时候不会在折弯位置出现开裂，哪怕是用普通Q235钢板折弯做支座，也能满足常规轻载工况的强度要求。还有一个细节，两个轮片之间做了隔套结构，保证两个轮槽的相对位置固定，不会在转动的时候出现轮片偏移，导致两根牵引索互相摩擦，这个细节很多简化模型里都会漏掉，但实际生产里是必须要有的结构，不然用不了多久牵引索就会被磨断。在做设备维护的时候，这种一体式支座的滑轮拆换也很方便，只需要拧下底部的两个安装螺栓，就能把整个组件拆下来，不需要拆解周围的管线结构，能大幅缩短设备停机维护的时间。如果是用在有腐蚀的工况里，只需要把轮片的材质换成尼龙或者不锈钢，支座做镀锌处理就能适配，整体结构的通用性很强，不需要做大幅的结构修改就能覆盖不同的使用场景。
