圆柱工件步进送料分料传动机构

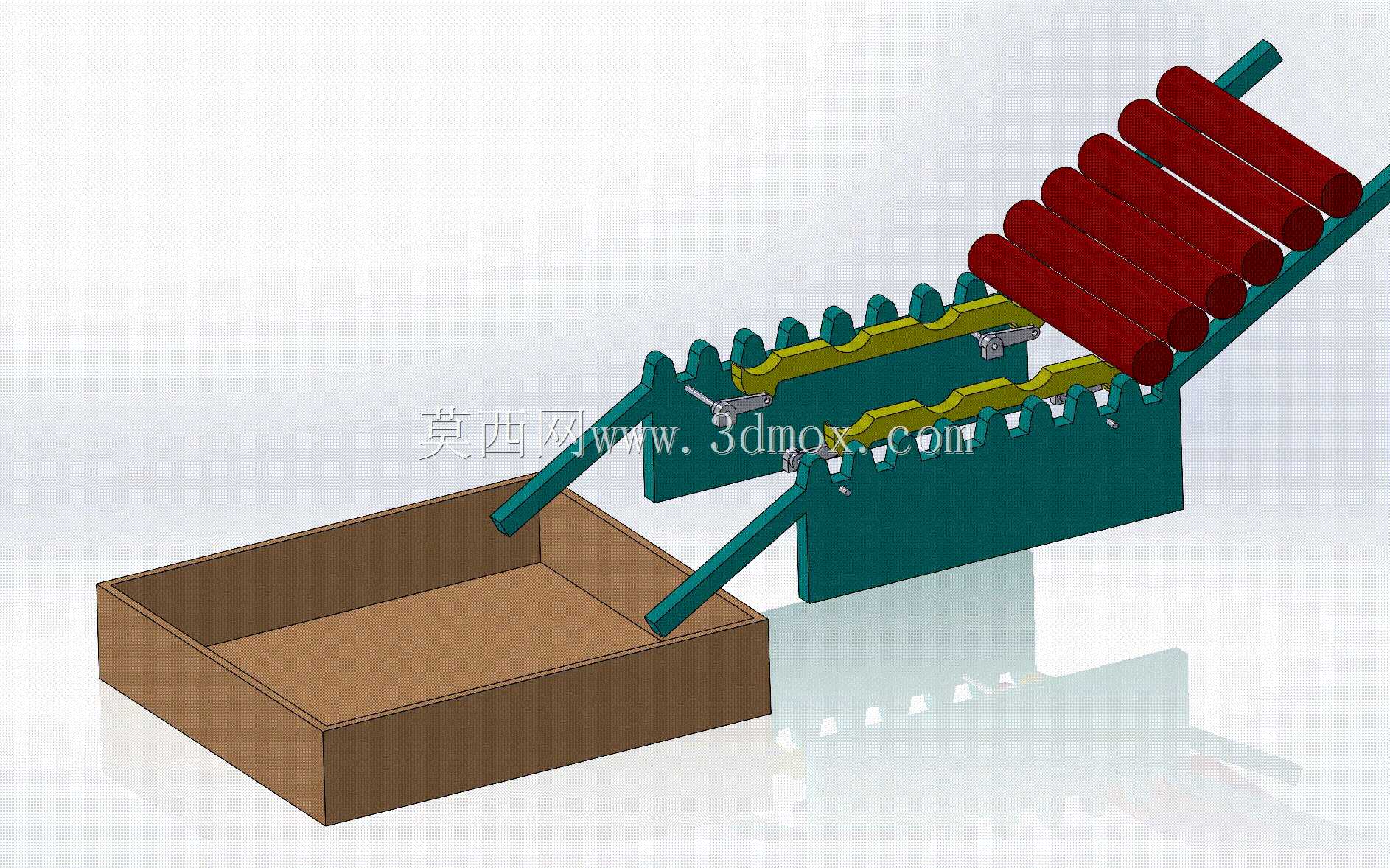

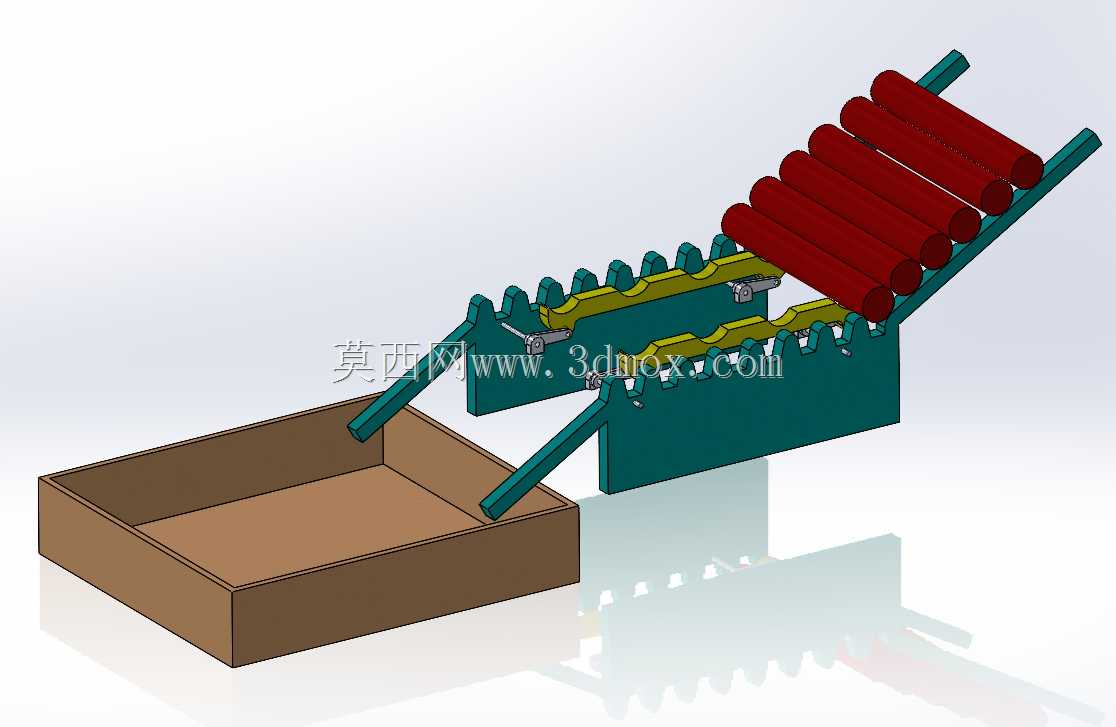

　　这套圆柱工件步进送料分料传动机构，主要面向轴类、棒料类零件的自动化上料工位，常见于车床上下料连线、热处理生产线进料端、无心磨床自动供料单元以及短圆柱零件的分拣排序工序。现场使用时，整批待加工的圆柱工件堆叠在倾斜布置的储料滑道上，依靠自重沿斜面向下滚动，机构核心的两组交错齿形拨叉在联动杆件驱动下做周期性升降与横移动作，先由低位齿位托住最下方工件，再通过齿形的步进位移将单根工件逐根分离，推送至下端接料盒内，彻底避免棒料堆叠卡滞、多件同时出料的问题。

　　从结构设计逻辑来看，倾斜储料架的倾角选取经过受力校核，角度过小会导致工件滚动阻力过大无法顺利下滑，角度过大则工件冲量过大容易出现跳料、磕碰伤，两侧导向挡边的间距根据工件直径预留合理间隙，既限制工件轴向窜动，又不会因间隙过小卡料。齿形拨叉的齿距按照单根工件的外径匹配设计，每个齿槽仅容纳一根圆柱工件，两组拨叉的动作相位差通过连杆机构保证，动作时序上先抬升托料、再横向移位、后下降放料，循环完成单工件分离。驱动端采用曲柄连杆传动，将连续回转运动转化为拨叉的往复步进动作，传动平稳无冲击，适合长时间连续运行。

　　安装边界方面，整机分为倾斜储料段、中间拨叉分料段、下端接料段三个部分，接料盒为敞口箱式结构，可直接对接下游设备的进料输送带或者机床卡盘上料位。机构整体占用空间沿送料方向布置，侧向预留拨叉驱动杆件的维护空间，底部支撑脚可固定在设备机架台面上，高度可根据下游设备进料高度做适配调整。建模过程中所有配合面均按照实际装配关系定义，齿形工作面、滑道接触面的结构细节完整，运动副的约束关系可直接用于运动仿真，验证不同长度、直径圆柱工件的送料通过率，排查卡料、叠料的设计隐患。针对不同规格的棒料，仅需更换对应齿距的拨叉件、调整两侧导向挡边间距即可快速换产，无需改动主体传动结构，适配多品种小批量的轴类加工产线使用需求。
