V型旋转滑动门轮结构设计方案

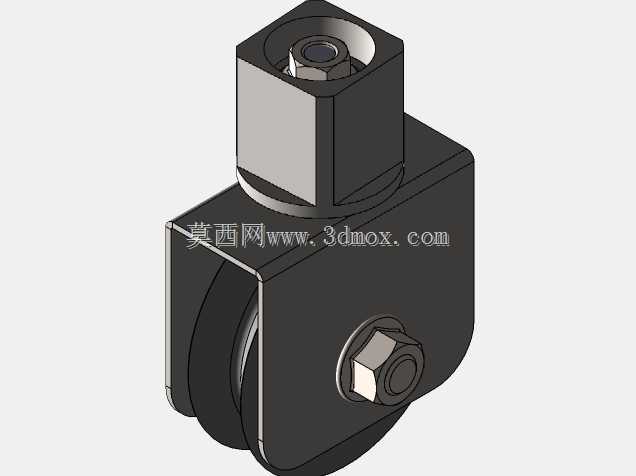

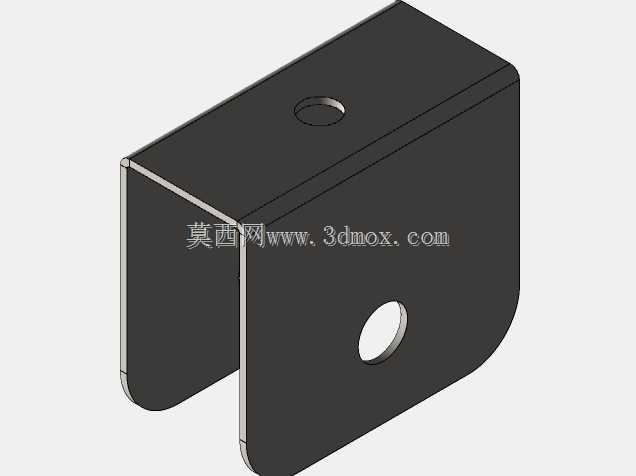

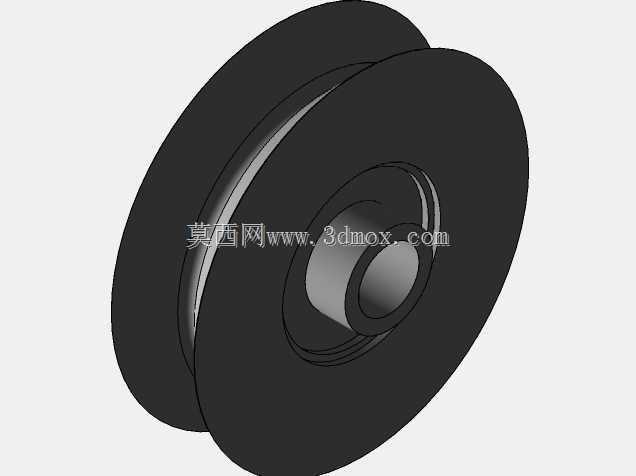

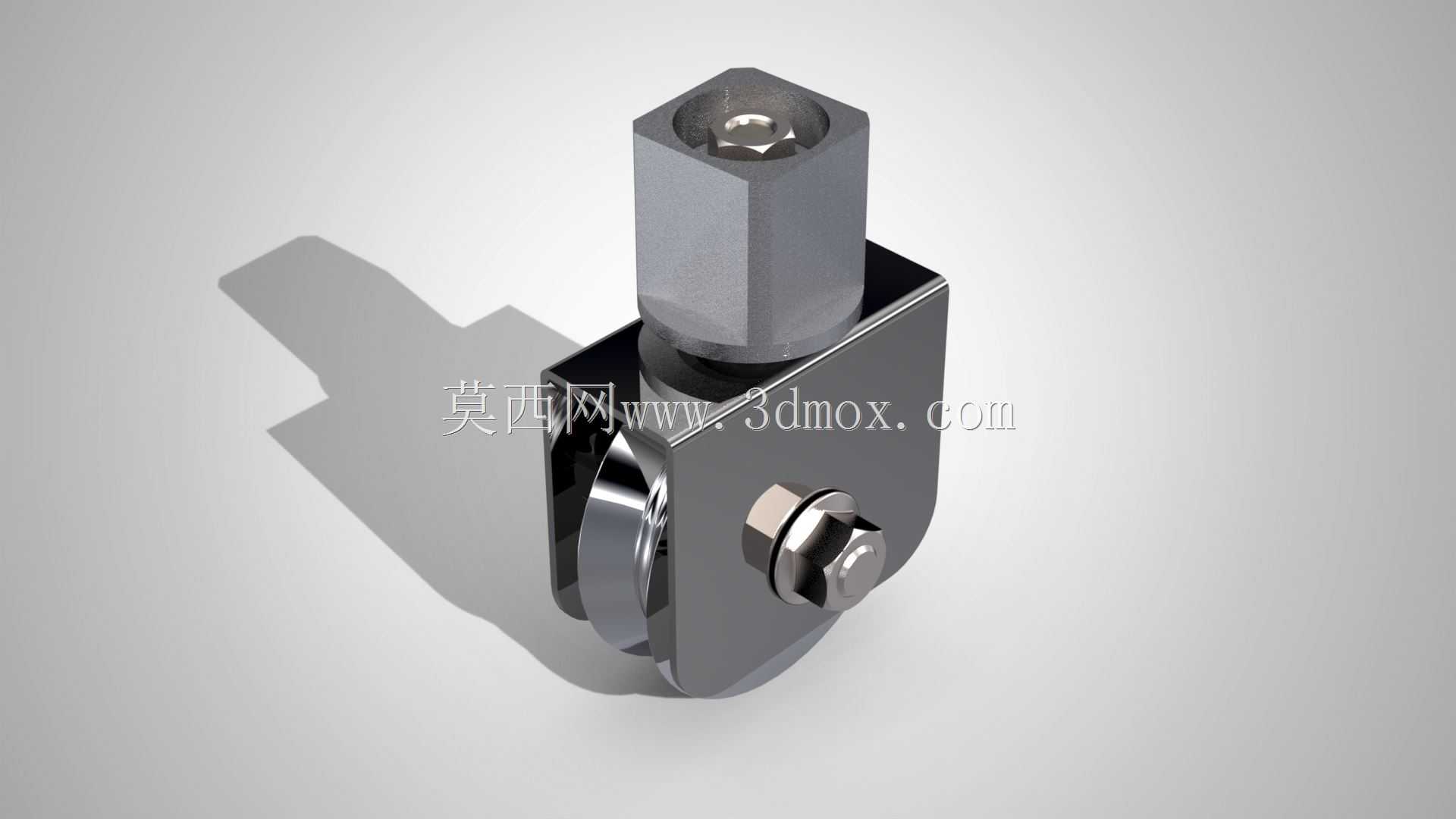

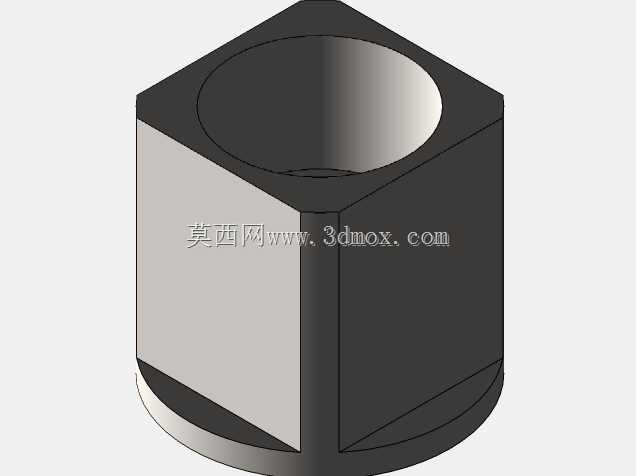

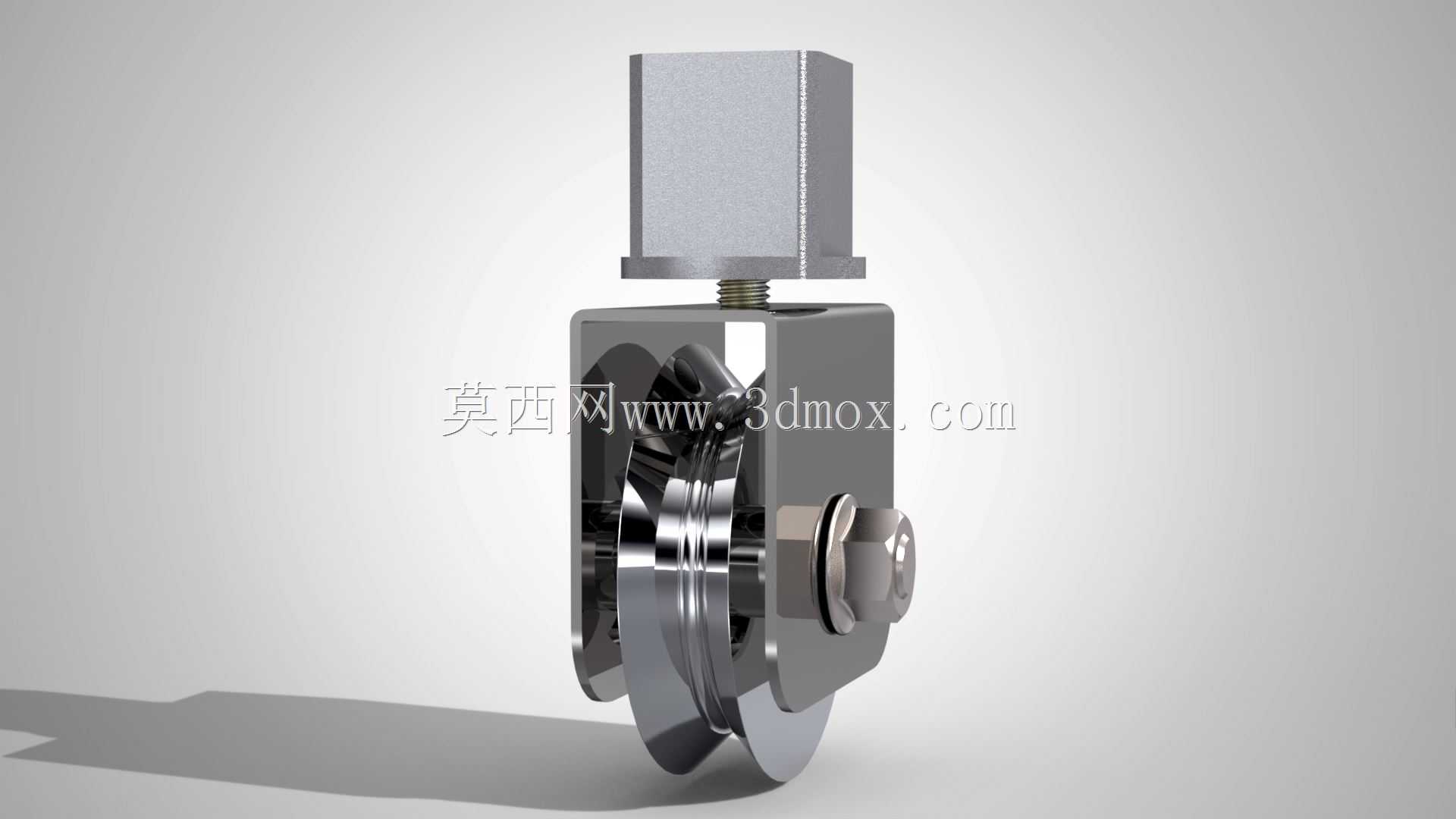

　　这款V型旋转滑动门轮，主要适配各类平移式工业防护门、厂区重型推拉门、车间隔断滑移门的导向承重场景，在实际产线布局中，这类门轮往往承担着单扇数百公斤级门体的顺畅滑移需求，同时要适配地面铺设的V型导向轨道，避免门体在频繁开合过程中出现偏移、卡滞、脱轨等问题。从结构设计逻辑来看，整个轮组采用分体式装配架构，上部的方形安装座用于和门体底部的安装位直接固定，座体下方延伸出的调节螺杆可以根据门体实际安装高度、地面轨道的铺设高差做竖向微调，补偿土建施工阶段留下的安装误差，避免出现四个轮组受力不均、个别轮体悬空导致的门体倾斜、滑动阻力骤增问题。核心的轮体部分采用双V型槽的轮面设计，槽型角度和市面通用的V型地面导向轨完全匹配，轮体和两侧的金属支架之间通过销轴连接，销轴端部采用防松螺母锁止，既保证轮体可以围绕销轴顺畅转动，又能避免长期往复滑动过程中销轴出现轴向窜动、脱出的风险。两侧的支架采用折弯成型的金属板材加工，折弯处做了圆角过渡避免应力集中，支架上部和调节螺杆的连接部位做了加厚处理，承受门体竖向载荷的时候不会出现支架变形、螺杆偏斜的问题。

　　从安装边界来看，整个轮组的竖向安装空间预留需要考虑调节螺杆的全行程调节量，安装座的方形尺寸适配常规门体底部的预留安装槽，不需要额外对门体做大规模的裁切改造，横向宽度控制在窄幅范围内，即使是多扇门体并排滑移的重叠区域，也不会出现轮组相互干涉的问题。实际使用过程中，这类V型轮和轨道的接触属于线接触形式，相比平面轮的面接触，滚动阻力更小，同时V型槽的结构可以自动刮除轨道表面附着的灰尘、铁屑、杂物，避免杂物卡入轮轴导致转动卡涩，在多粉尘的机加工车间、焊接车间这类工况下，这种自清洁的结构特性能大幅降低日常维护的频次。

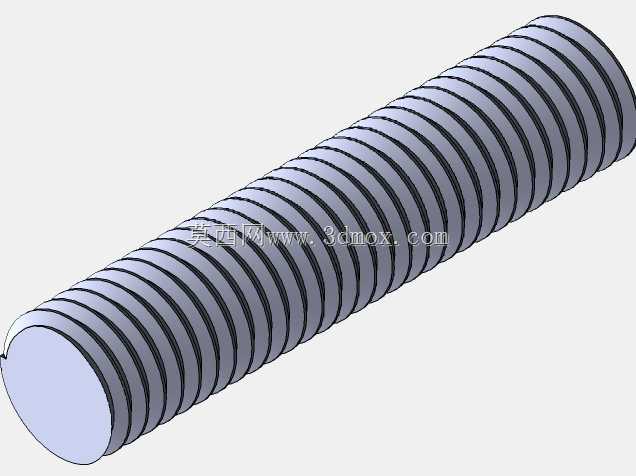

　　设计阶段还考虑了轮体的受力分布，双轮片的结构将单轮片的受力拆分为两个对称的受力面，轮轴承受的弯矩更小，长期重载使用下轮轴不容易出现弯曲变形，轮片的边缘做了倒角处理，安装对位的时候不需要严格对准轨道中心，轻微的偏差可以通过倒角导向顺利滑入轨道，降低现场安装的对位难度。在滑移过程中，轮组除了承担竖向的承重载荷，还能承受一定的横向冲击力，比如车间内物料转运过程中意外碰撞门体产生的横向力，支架的刚性结构可以将冲击力直接传递到门体框架，不会出现轮体从轨道中脱出的问题。调节螺杆的螺纹采用粗牙螺纹设计，调节的时候转动阻力小，同时粗牙螺纹的抗冲击性能更好，频繁开关门产生的振动不会导致螺杆自行转动、门体高度出现变化。

　　整个轮组没有多余的外露复杂结构，日常清理只需要擦拭轮面和支架表面的积尘即可，不需要定期加注润滑脂也能保持顺畅转动，适配免维护的使用需求。针对不同的门体安装场景，这款轮组既可以单扇门配置四个轮组做四角支撑，也可以在重型门体上配置六个甚至更多轮组做分布式承重，每个轮组都可以独立调节高度，保证所有轮体都能和轨道均匀接触，避免局部轮体过载导致的过早损坏。轮体的转动间隙控制在合理范围内，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大导致门体滑动过程中出现晃动、异响，提升门体开合的手感。
