这款剪式举升结构的核心应用场景覆盖车间工位物料抬升、轻型设备检修举升、流水线工位高度适配等多个工业环节,区别于大吨位固定式升降台,该结构主打紧凑空间内的垂直升降作业,收起后整体高度极低,可直接嵌入地面预留槽位,也可直接放置在平整车间地面作为移动举升单元使用,不需要额外做复杂的地基固定,适配多工位流转的柔性生产需求。
从实际用途来看,该结构可承载1吨以内的轻型工装、待检修部件或者生产物料,将作业对象抬升到符合人体工程学的操作高度,减少作业人员弯腰、抬手的无效动作,也可作为自动化生产线的高度调节单元,对接不同高度的输送线、加工工位,实现物料在不同高度工位间的平稳转运,相比单臂举升结构,剪式交叉臂的支撑形式在升降全程都能保持台面水平,不会出现侧倾、偏移的问题,举升过程的稳定性更优。

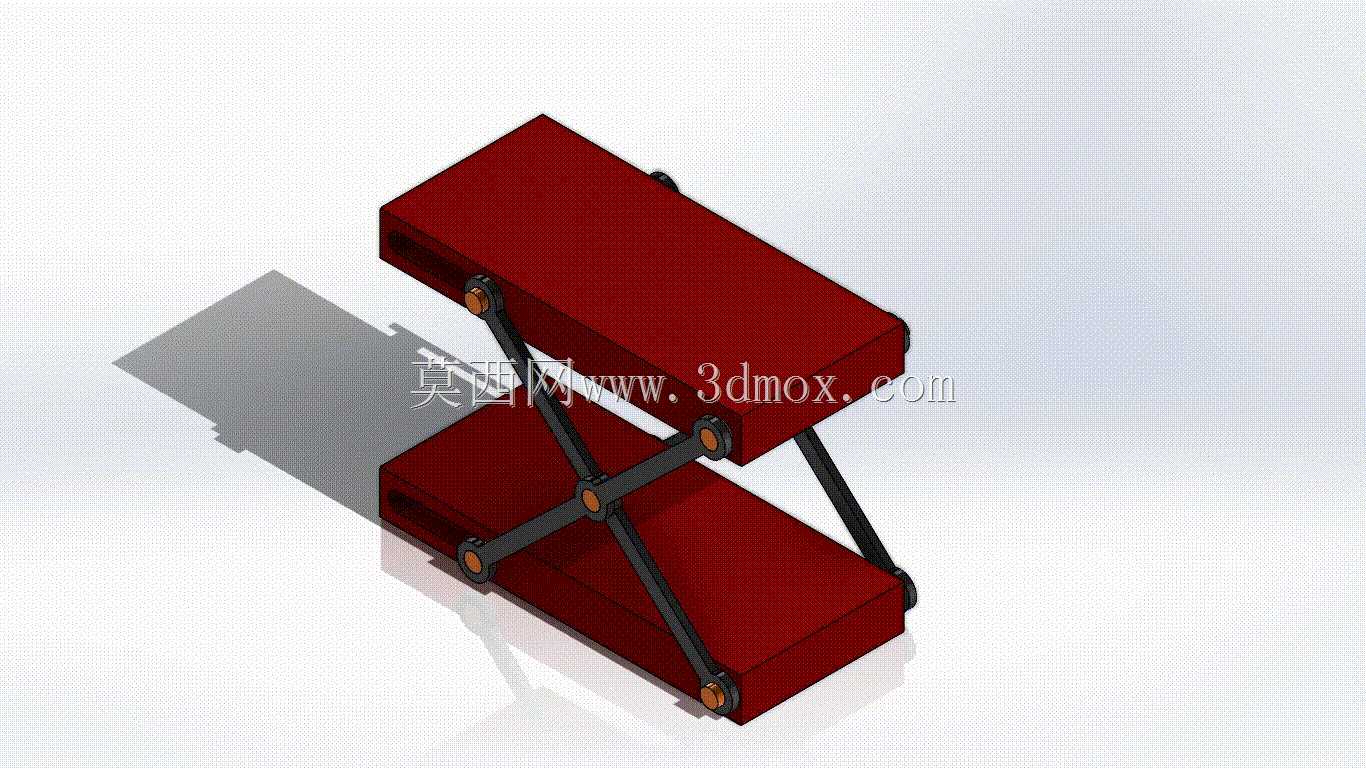

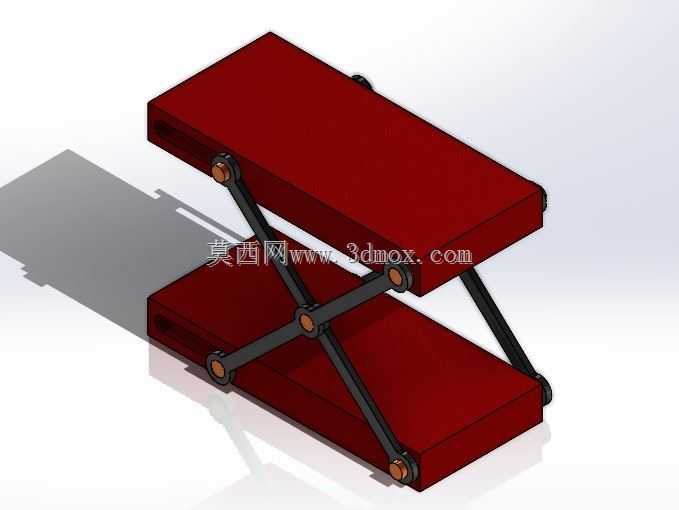

功能特性层面,该结构采用双层交叉剪臂设计,每侧剪臂由两根高强度型钢铰接组成,铰接点均采用耐磨衬套配合销轴连接,升降过程中剪臂绕铰接点做对称转动,带动上下两层台面做垂直方向的相对运动,不会产生水平方向的位移偏差。上下台面均采用加厚钢板焊接成型,台面表面预留有标准T型槽安装位,可直接固定工装夹具、待加工工件,不需要额外做打孔适配。剪臂的铰接销轴做了淬火处理,表面硬度达到HRC45以上,长期往复升降也不会出现销轴磨损、旷量的问题,结构的维护周期更长。底部台面的四个角预留有膨胀螺栓安装孔,如需长期固定在某一工位,可直接通过膨胀螺栓与地面固定,避免大负载举升时出现结构滑移。
设计思路上,该结构优先考虑了紧凑性与升降行程的平衡,收起状态下整体高度控制在180mm以内,完全升起后最大举升高度可达到800mm,升降行程与收起高度的比值超过4:1,远优于普通单剪臂结构的行程占比。剪臂的受力点经过力学仿真优化,每处铰接点的位置都对应举升过程中受力最小的点位,驱动单元可适配液压油缸、电动推杆或者伺服电缸,安装位预留了通用的法兰连接接口,用户可根据自身的驱动条件选择对应的动力单元,不需要额外修改剪臂的安装结构。上下台面的导向采用剪臂自身的铰接约束实现,不需要额外加装直线导轨,既减少了零部件数量,也降低了结构的整体重量,单人即可完成短距离的移位操作。
外形尺寸与安装边界方面,该结构的上台面有效承载尺寸为1200mm×800mm,下台面安装尺寸为1250mm×850mm,安装时只需要保证安装地面的平面度误差不超过2mm/m即可,不需要额外做预埋件处理。如果采用嵌入式安装,地面预留槽的尺寸需要比下台面单边大50mm,预留出安装调整的间隙,槽深需要大于结构收起状态的最大高度,保证台面收起后可与地面完全齐平,不影响地面通道的正常通行。结构升起后,剪臂的最大外扩距离不超过下台面的边缘尺寸,不会与周边的设备、护栏产生干涉,周边预留30mm的安全间隙即可满足使用要求。驱动单元的安装位位于两层剪臂的中间铰接点位置,预留的安装空间可适配缸径63mm以内的液压油缸或者推力5kN以内的电动推杆,动力管线可沿剪臂内侧布置,不会在升降过程中出现管线拉扯、磨损的问题。
在实际选型适配时,可根据实际需要的承载重量调整剪臂的板材厚度,常规工况下采用6mm厚的矩形型钢制作剪臂即可满足1吨以内的承载需求,如果需要更大的承载能力,可将剪臂板材加厚到8mm,同时更换更大直径的铰接销轴,不需要修改整体的结构外形尺寸,适配性较强。结构的所有铰接点都预留有润滑注油孔,日常维护时只需要定期向注油孔加注润滑脂即可,不需要拆解结构做维护,运维成本极低。
