剪叉式Z型液压升降作业平台结构设计

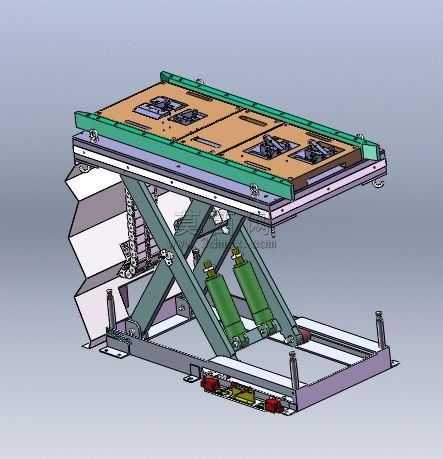

本模型采用三维参数化建模方式完成整体结构搭建，以剪叉式交叉臂架作为核心承载升降结构，区别于常规单组剪叉升降机，采用Z型布局的双组交叉臂配合双液压油缸驱动，实现更大行程的平稳升降作业。建模过程中先完成底部安装底座的结构绘制，底座预留地脚安装孔位与侧边滑动导轨槽，为剪叉臂下端的滚轮提供滑动导向行程，保证臂架收展过程中无卡滞。随后完成剪叉臂的实体建模，臂架采用高强度矩形钢截面设计，臂架铰接位置采用带衬套的销轴连接结构，建模时还原了销轴的配合间隙与铰接座的加强筋结构，保证重载工况下铰接位置的结构强度。驱动部分采用双作用液压油缸作为动力元件，建模时还原了油缸缸筒、活塞杆、铰接耳环、液压油口的细节结构，油缸两端分别铰接在底座与中层剪叉臂上，通过双油缸同步伸缩保证升降过程中台面始终保持水平状态。上层作业台面采用框架式结构设计，台面铺设防滑花纹板，台面边缘设置可调节定位挡块与工装安装孔位，可适配不同规格的工件承载需求，台面侧边设置安全防护边条与吊装吊环，方便设备转运与作业安全防护。模型还还原了臂架侧边的链条传动辅助结构、底部的缓冲限位块、行程检测开关安装位等细节，所有零部件均按照实际加工装配关系完成配合约束，可直接用于运动仿真验证升降行程、干涉检查与结构受力分析。材质渲染阶段，对金属结构件赋予哑光钢材材质，液压油缸赋予缸筒镀铬亮面材质与缸筒黑色涂装材质，台面花纹板赋予防滑纹理的金属材质，铰接销轴赋予调质处理的金属质感，底座部分赋予工业灰涂装材质，通过不同材质区分清晰展现设备的结构层次，整体渲染效果还原了工业设备的真实质感，可用于方案展示、结构评审与生产加工参考。设计过程中重点优化了剪叉臂的铰接点位置，通过参数化调整铰接点间距，保证油缸推力在全行程范围内保持平稳，避免升降起始阶段推力过大导致的启动冲击，同时在底座与台面之间设置了机械锁止位，可在升降到指定高度后插入安全销实现机械锁止，保障作业安全。
