80x80规格工业铝型材框架构件

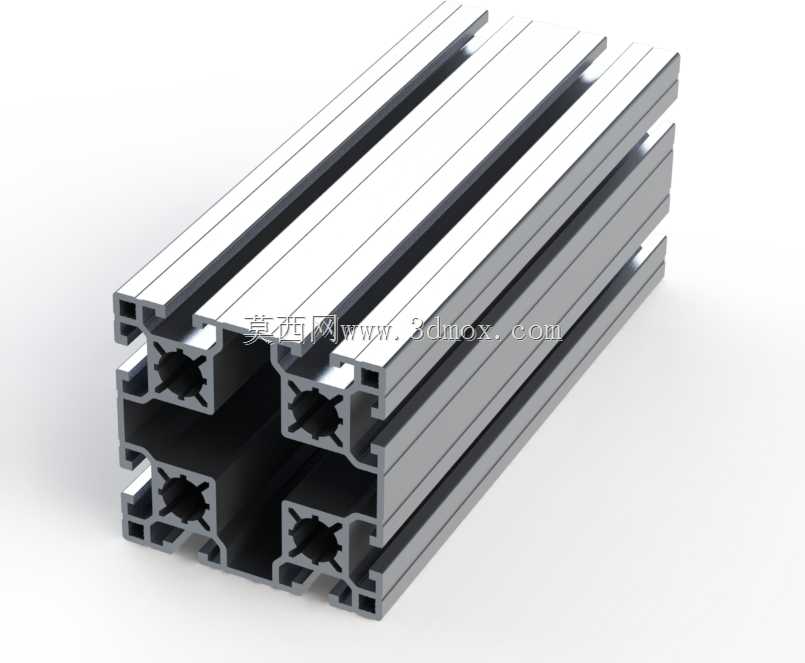

　　从截面结构来看，这款型材采用四槽口对称设计，四个端面都预留了标准T型槽道，槽道尺寸符合通用工业铝型材的装配标准，不管是安装面板、走线槽、传感器安装支架，还是拼接相邻的型材构件，都可以直接将T型螺母滑入槽道内，不需要额外在型材上打孔攻丝，现场装配的灵活度很高，后期改造调整结构时也不需要破坏型材本身，拆解后还能重复利用，降低产线迭代改造成本。型材内部的加强筋布局经过力学优化，四个角位的空腔加十字加强筋结构，在保证整体重量比同规格钢材轻三分之二的前提下，截面的抗弯、抗扭性能接近同尺寸碳钢方管，而且铝型材表面经过阳极氧化处理，表面硬度高、耐锈蚀，不需要额外做喷漆、镀锌等表面防腐处理，在车间常规温湿度环境下使用寿命能达到二十年以上，日常维护只需要擦拭表面灰尘即可，维护成本极低。在非标自动化设备搭建、生产线机架组装、工业防护围栏布设的场景里，这类80系列重型铝型材是承力结构的核心选型之一。日常做设备机架设计时，首先要核算整体负载的静动载系数，80x80的截面规格刚好适配中大型设备的主承力梁需求，相比小规格型材，它的截面惯性矩更大，抗弯折、抗扭转变形的能力更强，哪怕是跨度达到1.2米的横向梁，搭配对应的角码、螺栓连接件后，长期承载运行也不会出现明显的挠度变形，能保证设备运行时的结构稳定性，避免因机架晃动影响设备加工或运行精度。

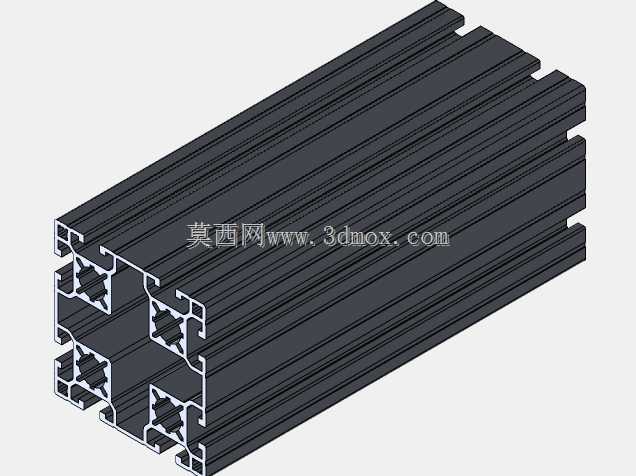

　　做三维建模时，这类型材的建模重点要还原槽道的精确尺寸、内部加强筋的壁厚、端面的安装孔位基准，因为后续做装配仿真时，所有连接件、附属配件的装配基准都要依托型材的槽道和端面定位，如果槽道尺寸建模有偏差，后续生成的工程图就会出现装配干涉，现场安装时会出现螺母滑不进槽、连接件对位不准的问题。实际选型应用时，要注意安装边界的预留：型材单根标准长度是6米，做框架设计时要根据整体尺寸核算切割长度，拼接处的角码连接要预留2-3mm的装配间隙，避免因型材切割公差导致框架拼接后出现尺寸超差；如果是做设备的立式支撑柱，底部要搭配对应的脚轮或脚杯安装座，安装座的固定螺栓要卡入型材端面的槽道内，保证支撑的垂直度，整体框架的平面度公差要控制在每米1mm以内，才能满足后续设备组件安装的精度要求。

　　另外，这款型材的槽道兼容通用的工业铝型材配件，不管是弹性螺母、T型螺栓，还是活动铰链、把手、封条等配件，都可以直接适配，不需要单独开模定制配件，对于快速搭建原型设备、缩短项目交付周期有很大帮助。在光伏支架、洁净室隔断、设备安全防护栏的应用场景中，这款80x80型材也常作为主立柱使用，搭配透明亚克力板或者钣金门板，就能快速组装出防护结构，既保证结构强度，又能兼顾外观整洁度，相比焊接钢结构框架，铝型材框架没有焊接变形的问题，组装完成后不需要二次打磨校形，现场施工没有焊接烟尘，更符合洁净车间的施工要求。

　　建模过程中还要注意型材的拔模角度、圆角过渡这些细节，虽然这些细节不影响整体装配，但如果要做渲染出图或者3D打印验证样件，这些细节能让模型更贴近真实产品的生产工艺，避免出现直角锐边这类不符合实际挤压生产工艺的结构。实际生产中，铝型材是通过热挤压成型的，所有的棱边都有自然的圆角过渡，槽道内部也有对应的工艺倒角，这些细节在建模时还原到位，后续做有限元受力分析时，计算结果也会更贴近实际受力情况，不会因为锐边应力集中的问题导致分析结果出现偏差，给结构选型带来误判。
