欧标20系列槽型工业铝挤型材结构

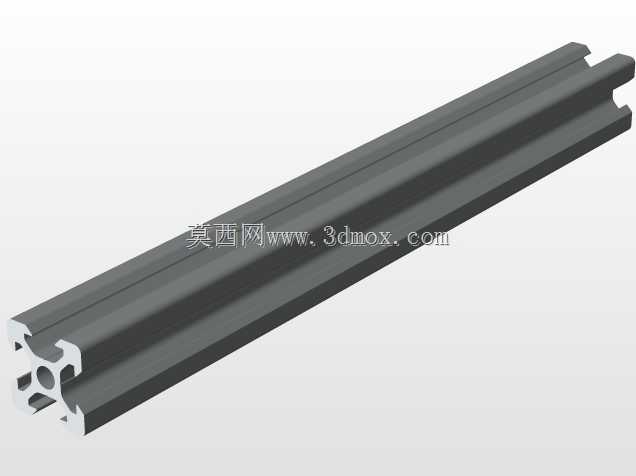

　　这款槽型铝挤型材是轻量化工业机架搭建场景里的基础构件，日常在自动化设备护罩、小型输送线侧架、检测仪器安装支架、桌面型工装台架的搭建中应用极广，相比传统方管焊接机架，它无需焊接作业，所有连接都可通过配套的T型螺栓、角槽连接件完成装配，后期调整机架尺寸、拓展安装点位时不需要做切割焊接返工，能大幅缩短非标设备的组装调试周期。从截面结构来看，这款型材采用四槽对称布局，每个侧边都开有标准宽度的T型安装槽，槽口做了内收限位设计，配套的T型螺母可以从槽道任意位置滑入，拧紧螺栓后螺母会自动卡紧在槽道内部，不会出现跟转问题，四个端角位置设计有带中心孔的连接凸台，既可以用来安装端盖、脚轮支撑座这类端面连接件，也能作为攻丝安装位，直接拧入螺栓固定相邻的拼接构件。

　　型材的中心区域做了十字形加强筋布局，在控制整体米重的前提下提升了截面的抗弯抗扭性能，日常做水平跨度600mm以内的横梁使用时，负载15kg以内的传感器、小型气动元件不会出现明显下挠变形，完全能满足常规轻型设备的机架刚度要求。设计这类型材的时候，首先要匹配通用工业铝型材的装配公差体系，槽道的宽度公差控制在±0.2mm以内，保证市面上通用的T型螺母、弹性螺母都能顺畅滑入，不会出现卡滞或者间隙过大松动的问题；型材的外轮廓棱边做了R0.5的圆角处理，避免装配作业时划伤操作人员，也能减少阳极氧化处理时的边角积漆问题。

　　安装边界方面，这款型材的截面外接圆尺寸适配标准的20系列铝型材配件，做垂直拼接时，相邻两根型材的连接面可以完全贴合，不需要额外加工让位槽，槽道的深度足够容纳M5规格的T型螺母头部，安装板件时，螺栓从板件通孔穿入后直接拧入槽内螺母即可，板件和型材表面的贴合间隙可以控制在0.1mm以内。如果是做机架的立柱使用，型材下端可以安装方形脚座，脚座的四个固定孔刚好对准型材端角的凸台位置，用自攻螺丝就能完成固定，不需要在型材端面攻丝；上端安装台面时，可以在槽道内预置滑块螺母，台面从上方锁螺栓就能完成固定，后期如果需要调整台面高度，只需要松开螺栓滑动螺母到对应位置再锁紧即可。另外这款型材的槽道还可以嵌入密封条、有机玻璃板、钣金封板，做设备外罩时不需要额外做安装压条，直接把板材顺着槽道插入就能完成固定，密封胶条嵌入后可以填补板材和槽道之间的间隙，避免设备运行时的灰尘进入机架内部，也能降低设备运行产生的振动传递。做长尺寸机架搭建时，型材的拼接可以采用内置连接销的方式，连接销插入两根型材对接端的中心孔内，再用顶丝锁紧，拼接后的直线度可以控制在每米0.3mm以内，完全能满足常规自动化设备的机架装配精度要求。

　　相比同规格的钢制方管，这款铝型材的重量只有钢制构件的三分之一左右，搬运、组装时不需要大型吊装设备，一到两个作业人员就能完成整台小型设备的机架搭建，而且铝型材表面的阳极氧化层有不错的耐锈蚀能力，在普通车间环境下使用不需要做喷漆防锈处理，后期维护成本更低。在做三维建模时，这款型材的模型要还原所有槽道的细节、加强筋的结构，方便设计人员直接调用装配，提前验证各个连接点位的干涉情况，比如安装角件时会不会和相邻的型材、安装的元器件产生空间冲突，提前排查装配问题，减少现场加工整改的工作量。
