基于StarCCM的喷射器流体仿真结构

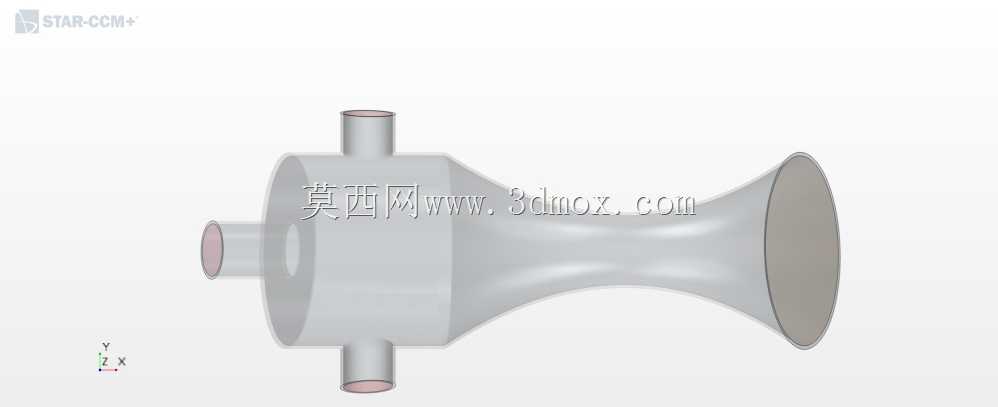

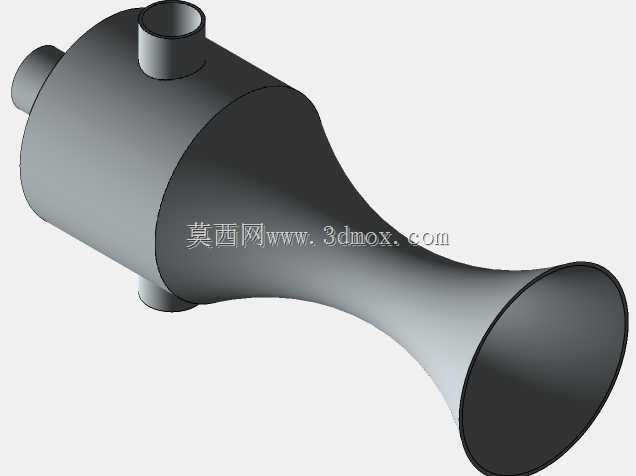

　　喷射器作为流体输运与混合场景中的核心部件，广泛应用于化工介质混合、燃气输配调压、工业尾气抽吸、暖通空调引射等工况，依靠高压工作流体的卷吸作用实现低压流体的增压输送，无需额外运动部件即可完成能量传递，在易燃易爆、高腐蚀介质的输送场景中具备极高的运行可靠性，避免了旋转类动设备的密封泄漏风险。本次结构围绕空气与甲烷混合工况的流体仿真需求搭建，整体采用对称式回转结构设计，主体流道沿轴向依次布置高压工作流体入口、混合室、扩压段三个核心功能区，侧壁对称设置多组低压引射流体接口，可适配不同方向的管路接入需求，减少现场安装的管路弯折改造成本。

　　从结构设计逻辑来看，高压工作流体入口采用渐缩式喷嘴结构，喷嘴出口正对混合室的收缩段起始位置，确保高压流体喷出后可在混合室入口形成稳定的低压卷吸区，将侧壁接口引入的低压甲烷流体充分卷入流道核心区；混合室采用先收缩后等径的结构设计，收缩段的锥角经过流体仿真迭代优化，可让高压空气与低压甲烷在进入等径段前完成初步的动量交换，避免流道内出现大面积的回流区造成能量损失；扩压段采用大角度渐扩结构，将混合后流体的动压逐步转化为静压，满足下游管路的输送压力要求，扩压段的出口直径根据常规工业管路的通径匹配设计，可直接对接同规格的法兰或焊接管路，无需额外加装变径接头。

　　侧壁的引射接口采用径向垂直接入方式，接口位置避开高压喷嘴的核心射流区，避免高压流体倒灌入低压介质管路，每个接口的通径根据引射流量比例设计，可保证多接口同时接入时各支路的流量分配均匀性，接口端部预留标准管路连接的配合段，可适配焊接、卡套、法兰等多种连接形式，适配不同压力等级的管路安装需求。从安装边界来看，整体结构的轴向总长度可根据实际工况的压比需求调整，本次仿真用结构的最大外径位于混合室的等径段位置，径向突出的引射接口长度控制在常规阀门安装的操作空间范围内，安装时可直接沿流道轴向固定在管廊支架上，无需额外设置承重支撑结构，设备的重心位于流道轴线上，运行时不会因流体脉动产生额外的偏载力矩。

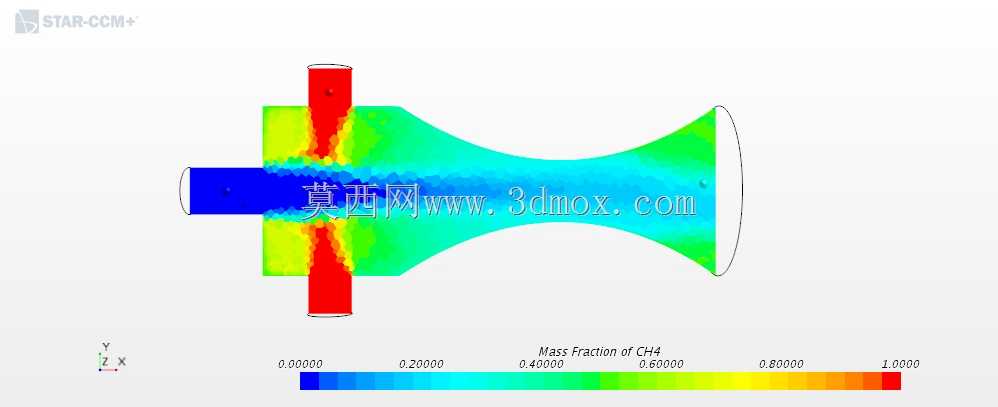

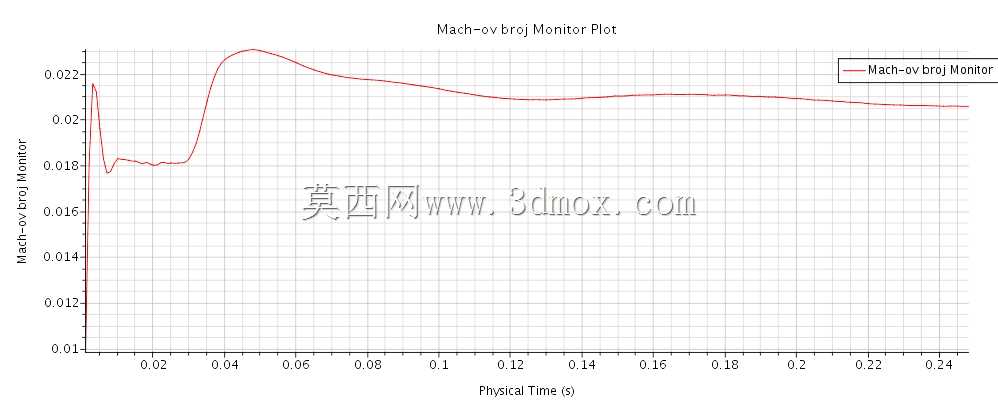

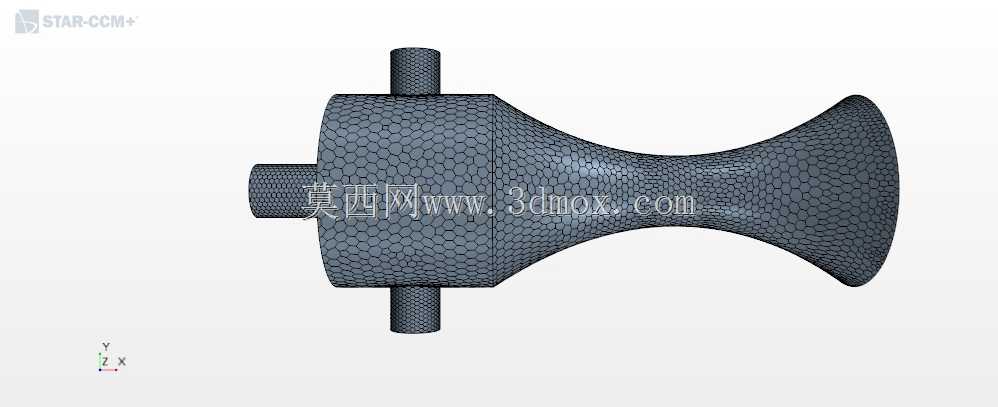

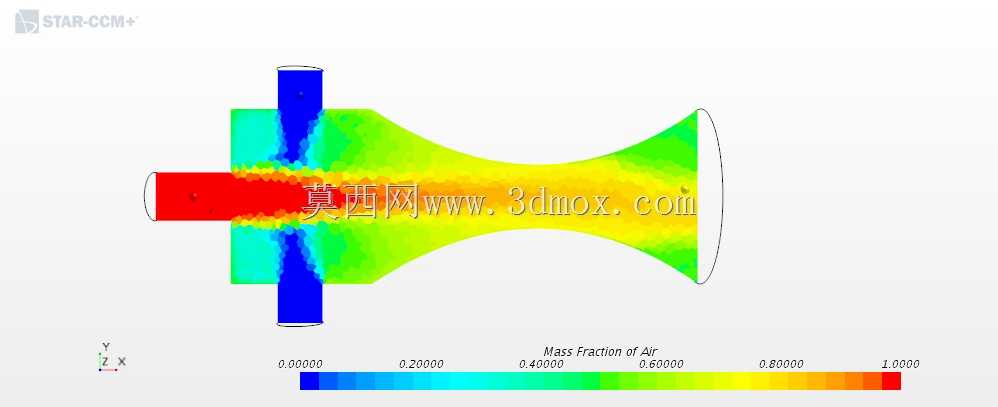

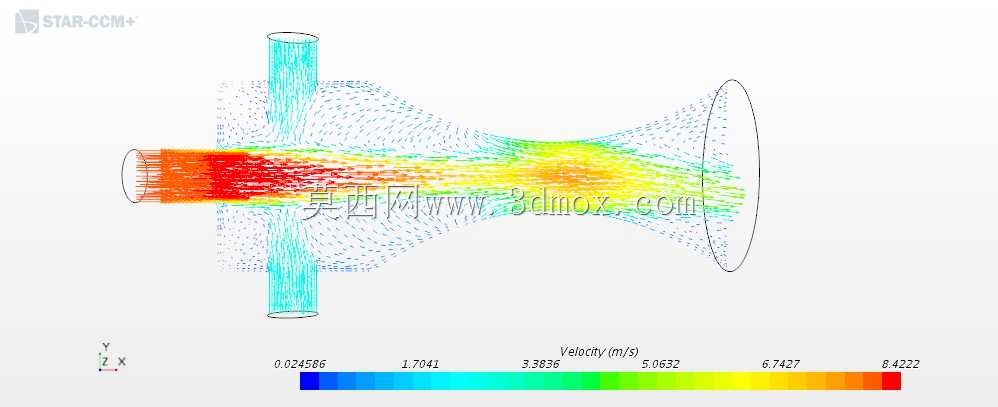

　　在流体仿真层面，该结构的几何模型完全按照实际加工尺寸建模，保留了流道内的所有圆角与过渡结构，避免因几何简化造成仿真结果与实际运行状态的偏差，仿真过程中重点关注混合室内的两相介质浓度分布、流道壁面的压力损失、扩压段出口的流场均匀性等核心参数，通过调整喷嘴出口距混合室收缩段的距离、混合室收缩锥角、扩压段扩张比等关键尺寸，可让设备在设计工况下的引射系数达到最优值，同时避免扩压段内出现流动分离造成的压力脉动，减少设备运行时的振动与噪声。对于现场选型与结构设计人员而言，该类喷射器的结构设计无需复杂的运动部件，加工难度主要集中在流道内壁的光洁度控制，尤其是喷嘴出口与混合室段的内壁粗糙度需控制在合理范围内，减少壁面摩擦造成的能量损失；安装时需保证流道轴向的水平度，避免因重力造成流道内的介质分层，影响混合均匀性；多引射接口接入时需保证各支路的阻力特性一致，避免出现单支路流量过大或过小的问题。
