6x12毫米碎片拼接式桁架拱桥结构

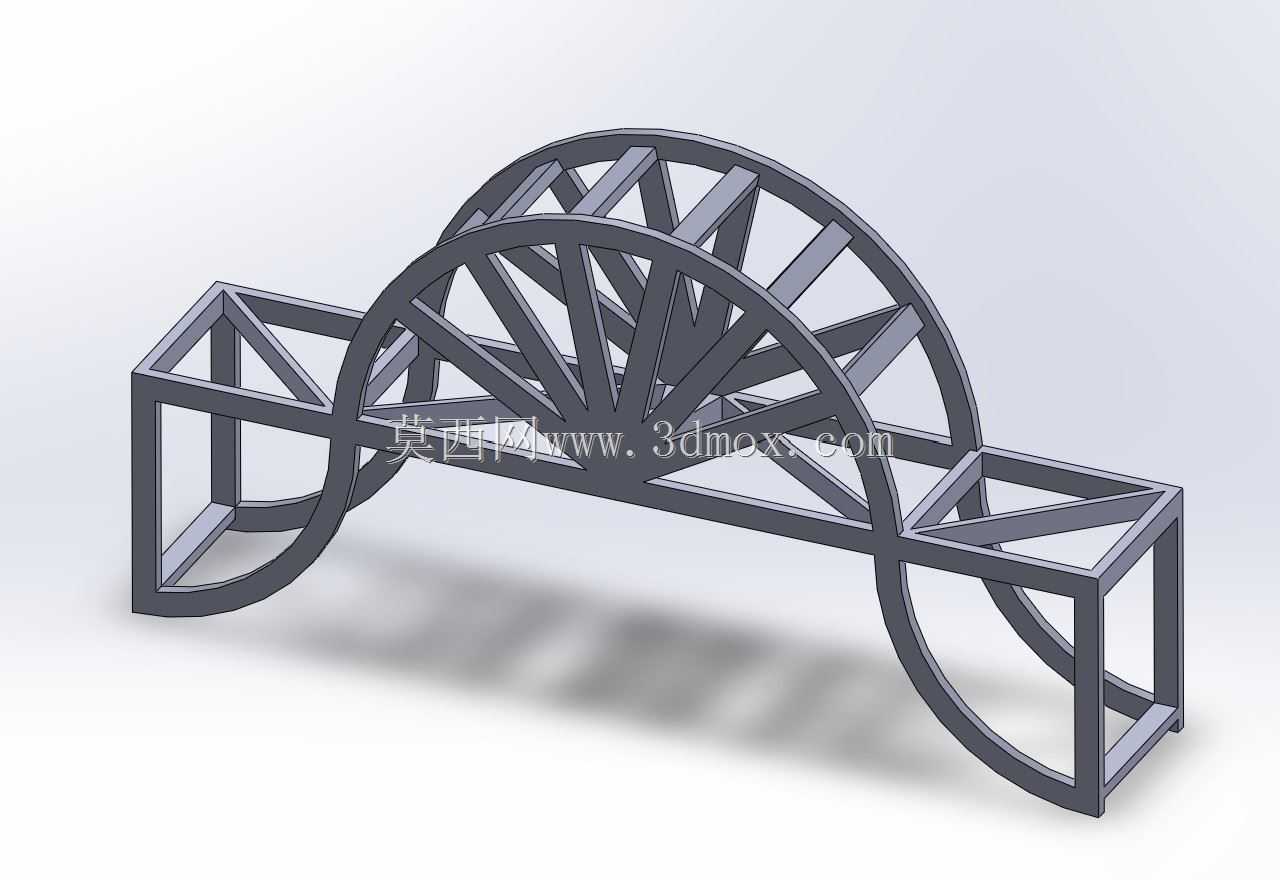

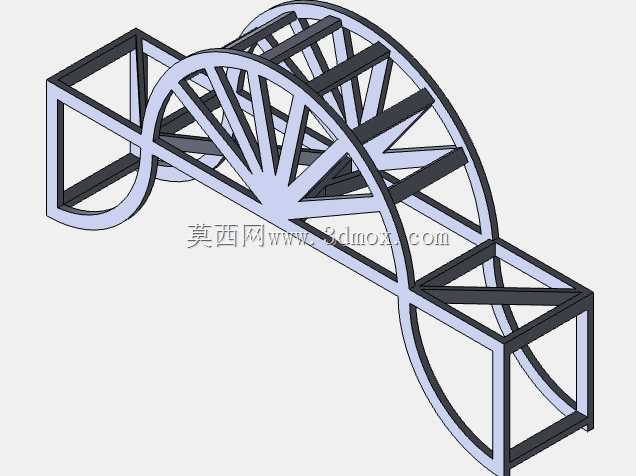

　　该拱形拼接结构采用6x12毫米规格的碎片化型材单元拼接成型，整体为桁架式拱架搭配两侧矩形支撑框架的组合构型，核心受力部分为双辐条式拱形轮架结构，两侧延伸的矩形桁架段作为拱脚的承载延伸段，可直接放置于平整支撑面完成结构定位，无需额外预埋固定件即可维持整体结构稳定性。从实际应用场景来看，这类小尺寸拼接拱架结构可作为小型景观桥梁的缩尺验证模型、教学演示用结构力学教具，也可作为微型展陈装置的支撑骨架，适配文创展架、小型户外临时通行构筑物的原型验证需求，在结构力学教学场景中，可直接用于演示拱形结构的荷载传递路径、桁架单元的受力分配特性，帮助学习者直观理解拱结构将竖向荷载转化为水平推力的力学特性。

　　在功能特性层面，该结构全部采用等截面碎片化型材单元拼接，所有构件的截面尺寸统一为6x12毫米，大幅降低了构件加工的备料难度，单根构件的裁切长度误差控制在0.1毫米范围内即可满足拼接精度要求，无需复杂的异形构件加工工序；拱形部分采用辐条式支撑布局，从拱顶圆心位置向拱圈辐射布置支撑肋，配合外圈环形拱肋形成稳定的轮式受力结构，相比传统实腹式拱架，在同等承载能力下可减少40%以上的材料用量，同时降低结构整体自重。

　　设计过程中优先考虑了拼接工艺的可行性，所有构件的连接节点均采用直角对接形式，无需复杂的斜角裁切，构件之间的连接可采用粘接、焊接或者小型紧固件锁附的方式完成，适配不同材质的加工需求，不管是采用木质型材、塑料型材还是金属薄壁型材，都可以按照该三维模型的尺寸参数完成实体制作。从安装边界来看，该结构整体的支撑面为两侧矩形框架的底部平面，两个支撑段的底部共形成四个支撑落点，放置时只要保证四个落点处于同一水平面，即可避免结构出现附加内应力；拱形部分的最高点到支撑面的垂直距离为结构的最大高度，两侧矩形框架的外端面之间的距离为结构的总长度，安装时需要预留的空间边界需在总长度、总宽度、总高度的基础上各增加10%的操作余量，方便拼接过程中的构件调整与定位。

　　结构的荷载传递路径清晰，竖向荷载作用在拱顶位置时，会通过辐射状的支撑肋传递到外圈拱肋，再沿着拱肋传递到两侧的拱脚位置，最终通过两侧的矩形桁架框架将荷载分散到四个支撑落点，整个传力路径无应力集中节点，所有构件的受力均以轴向拉压为主，充分发挥了型材构件的轴向承载优势。在细节设计上，拱圈与两侧矩形框架的连接位置设置了过渡斜撑，避免连接位置出现直角应力集中，提升结构在动荷载作用下的抗疲劳性能；所有构件的拼接缝隙预留0.2毫米的装配余量，既可以保证拼接时的顺利装配，也不会因为间隙过大导致结构整体刚度下降。这类碎片化拼接的结构设计思路，也可以拓展应用到更大跨度的临时构筑物设计中，通过统一规格的构件单元，实现快速拆装、重复利用的需求，降低临时设施的搭建成本与材料损耗。
