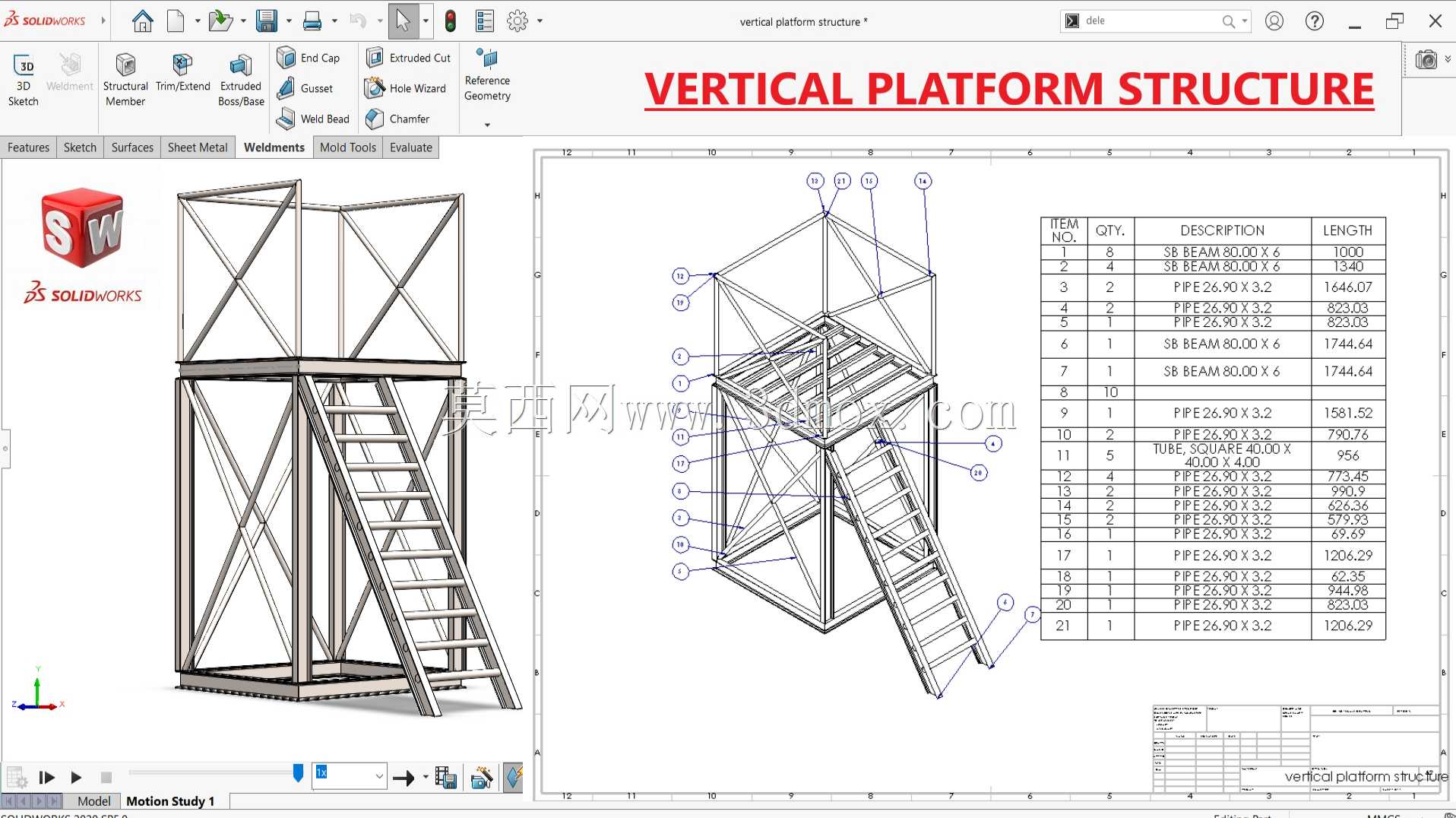

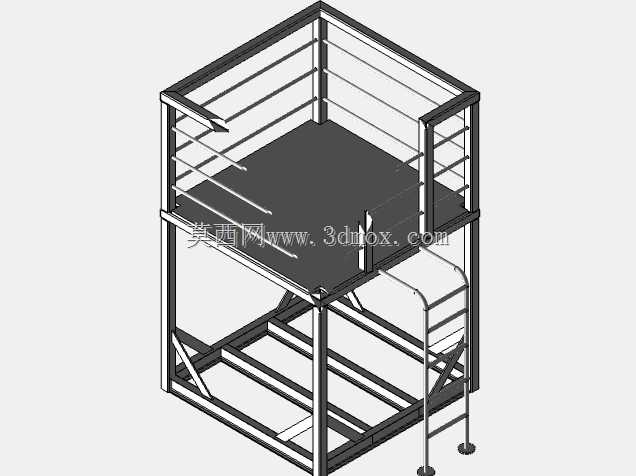

带爬梯铝合金工业操作钢框架结构

　　这套焊接成型的工业框架结构，核心适配车间内高位操作工位、小型设备架空承载的实际使用场景，可作为生产线上方的设备承载平台、巡检操作工位的支撑主体，也可搭配外围防护组件作为小型仓储的高位置物架基础结构，在轻工装配、小型零部件加工、实验室设备架设场景中都能适配使用。框架整体采用方形管材与矩形管材搭配拼接，主承载立柱选用大截面方管作为竖向传力构件，从底部接地面一直延伸至顶部平台边框，所有竖向构件的垂直度公差控制在常规工业安装允许范围内，避免长期承载后出现侧向偏移。

　　横向承载梁根据受力位置区分截面规格，平台边框位置采用与立柱匹配的同规格方管，中间排布的次梁选用小截面矩形管，间距根据常规单人操作加小型设备放置的载荷要求排布，既保证平台面的局部承载能力，也不会过度增加整体结构自重。配套的斜爬梯直接与框架主体焊接为一体，爬梯倾斜角度符合人工上下通行的常规舒适角度，踏步采用等距排布的矩形管焊接，每级踏步的承重冗余满足单人携带工具通行的载荷要求，爬梯两侧的扶手构件与框架立柱、顶部平台边框直接焊接固定，不需要额外的连接件加固，减少现场安装的拼接工序。框架的焊接节点全部采用满焊工艺，主立柱与横梁连接的位置额外加设了三角形加强筋板，分散节点处的集中应力，避免重载情况下节点位置出现焊缝开裂的问题。

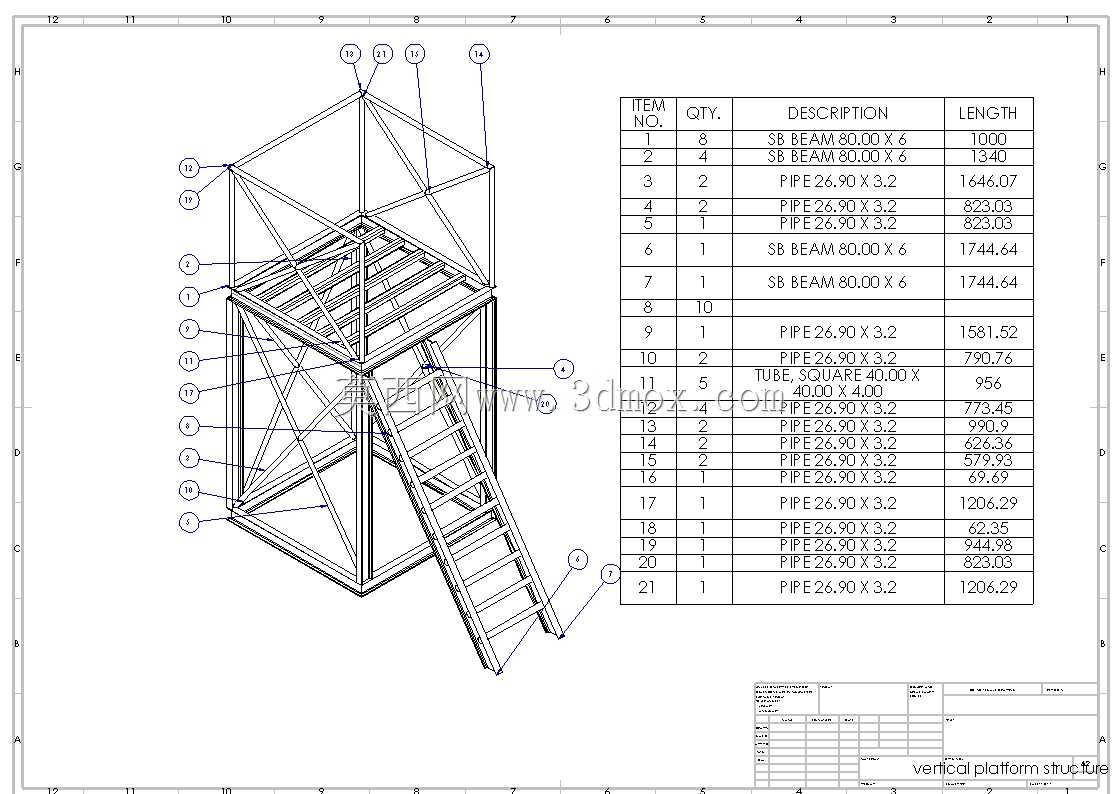

　　所有管材的下料长度都经过精准匹配，现场安装时不需要二次切割调整，底部的四个立柱端面预留了地脚安装孔位，可直接通过膨胀螺栓与混凝土地面固定，也可搭配可调脚杯实现不平整地面的水平度调节。顶部平台面可根据实际使用需求铺设花纹钢板、钢格栅板或者防静电木板，框架侧面预留了安装防护栏、设备走线架、附属管线固定座的焊接点位，不需要在主体结构上二次打孔破坏构件强度。从设计逻辑上看，这套框架优先考虑了焊接加工的工艺便利性，所有构件都采用标准规格的工业铝型材或者钢制方矩管，不需要定制异形截面的材料，下料时可直接按物料表中的长度参数切割，拼接时可通过简单的定位工装保证各构件的相对位置，降低焊接变形的概率。

　　框架的整体外轮廓尺寸适配常规车间的通道宽度与层高限制，安装后不会占用过多的地面通行空间，爬梯的外伸长度也控制在合理范围内，避免影响周边其他设备的操作与维护。在载荷设计上，主框架的整体承载能力满足常规工业操作的静载荷要求，可承受多名操作人员同时在平台上作业，也可承载小型检测设备、物料周转箱的重量，焊缝位置的强度经过冗余设计，即使在有轻微振动的设备旁使用，也不会出现结构松动的问题。框架的构件排布充分考虑了后期维护的便利性，所有需要定期检查的焊缝位置都处于外露状态，不需要拆解其他构件就能完成焊缝探伤、防腐补漆等维护工作，管材的端部都做了封口处理，避免内部进入积水、杂物造成管材内部锈蚀，延长整体结构的使用寿命。
