概念款三角履带挖掘作业设备结构设计

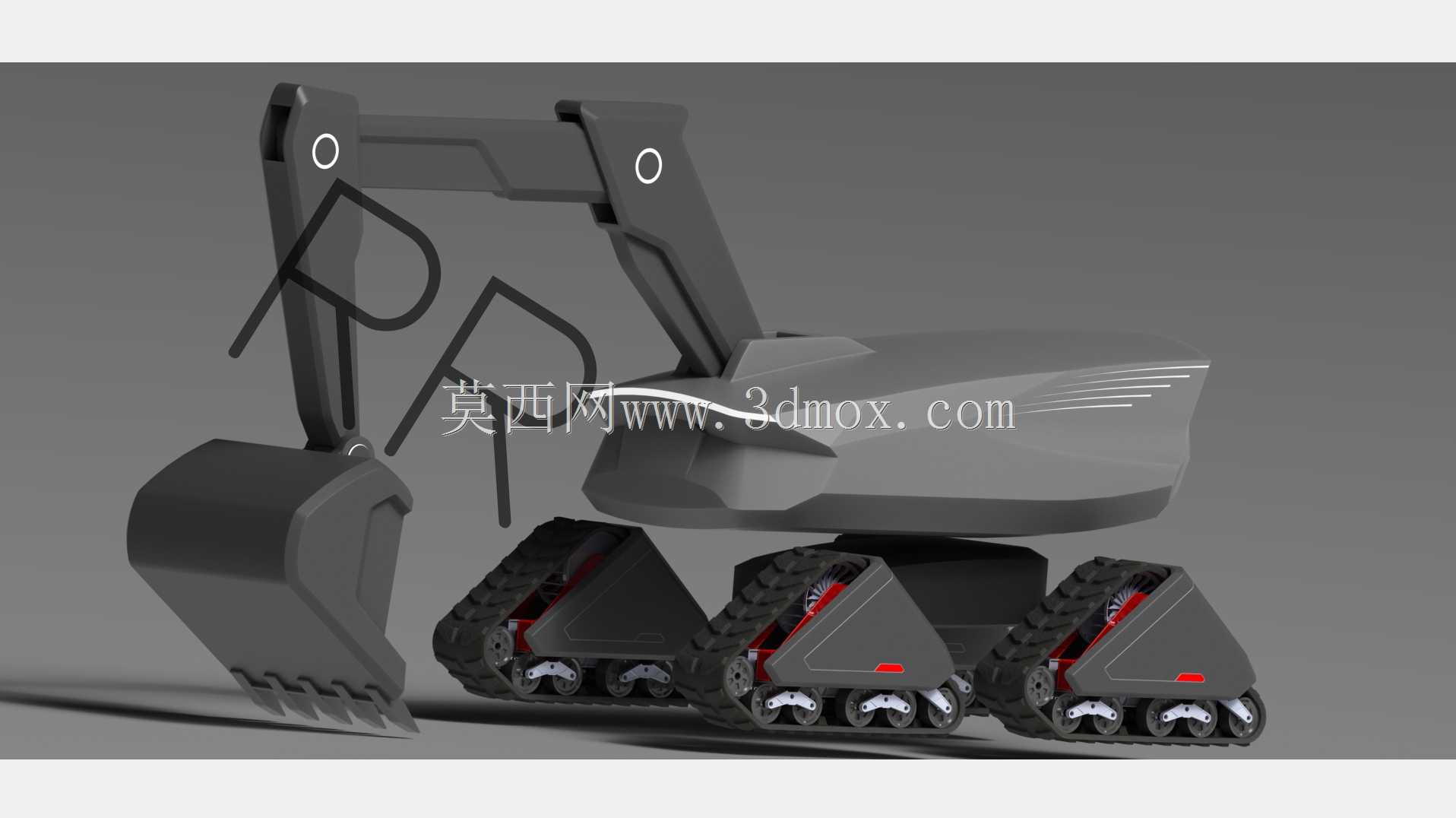

　　这款三角履带式挖掘作业设备的设计，最初瞄准的是狭窄矿区、山地复垦、小型基建这类常规轮挖、标准履带挖机转场受限的作业场景，区别于传统履带挖机的平底行走结构，三角履带轮组的布局从一开始就围绕复杂地形通过性做核心考量。从功能特性来看，工作装置沿用了反铲挖掘的经典动臂-斗杆-铲斗铰接结构，动臂上预留的铰接点位可适配快换接头，能在不拆解主结构的前提下更换破碎锤、抓斗、液压剪等属具，覆盖土方开挖、路面破碎、散料抓取等多类作业需求，动臂的弯折角度经过运动仿真校核，在最大挖掘深度工况下，铰接点受力不会超出结构件许用应力阈值，避免常规小挖在极限工况下出现动臂焊缝开裂的问题。

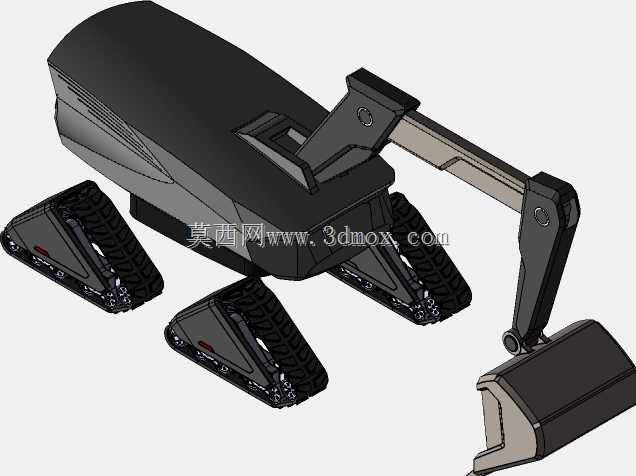

　　行走系统采用三组独立三角履带模块的布局，每个履带模块内部集成了独立的驱动轮、负重轮与张紧机构，三角构型的设计让设备在跨越200mm高度的垂直障碍时，履带接地面始终能保持70%以上的贴合度，不会出现传统履带挖机越障时单侧悬空打滑的问题，履带板选用带防滑齿的橡胶覆面结构，既可以在硬化路面行走不破坏铺装层，也能在泥泞、碎石坡面提供足够的抓地力，三组履带模块的悬挂采用刚性连接加缓冲阻尼的结构，在不平整路面行驶时，能抵消大部分路面传递的冲击，避免上部工作装置因为长期颠簸出现铰接松旷。

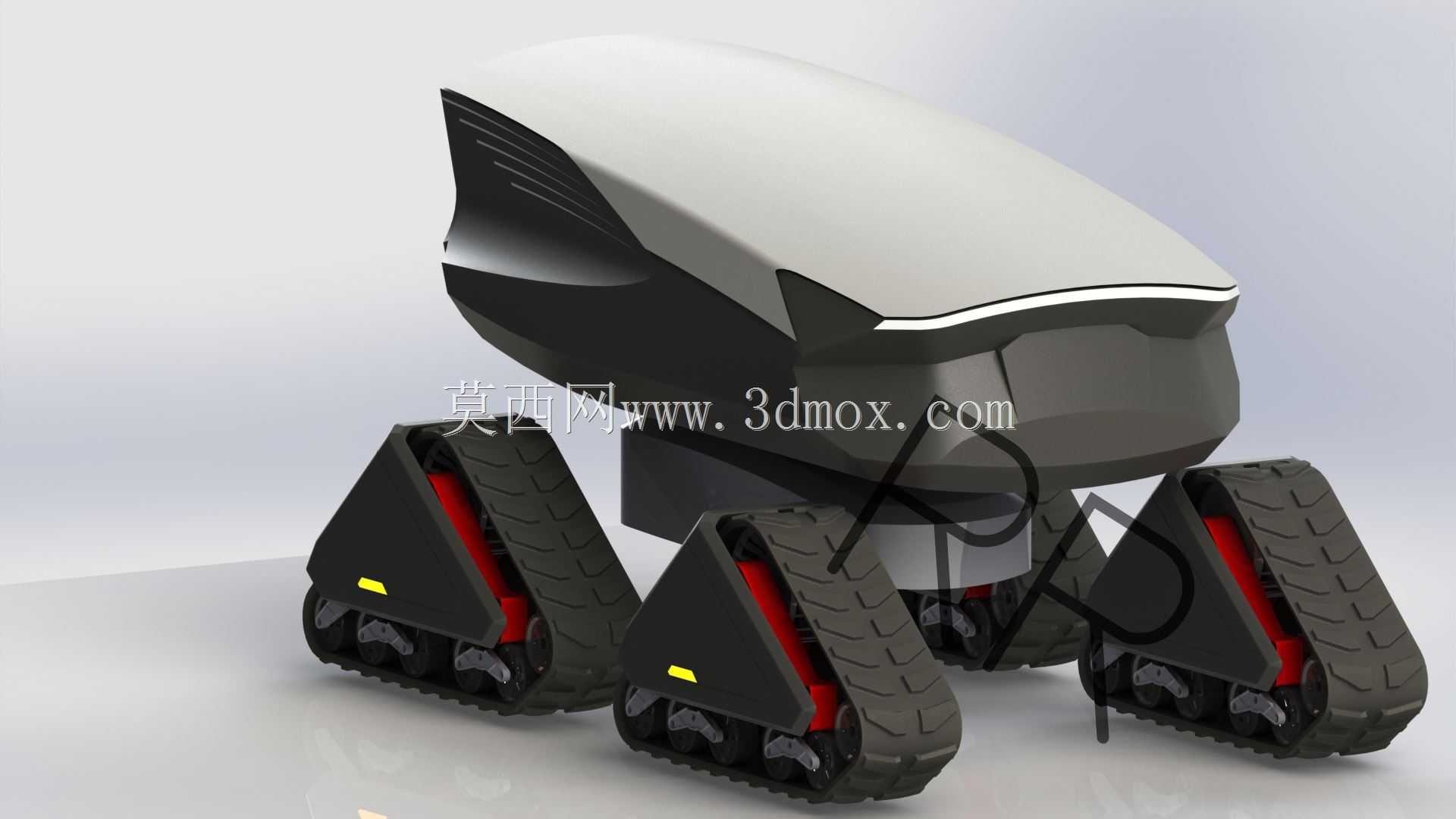

　　上部车体的造型做了流线型包覆设计，并非单纯的外观优化，包覆结构内部预留了液压油箱、燃油箱、控制阀组的安装空间，同时将散热进风口设置在车体侧上方，避免作业时铲斗扬起的尘土直接被吸入散热系统，减少散热器堵塞的概率，车体尾部的配重块布局经过重心校核，在铲斗达到最大挖掘半径满载时，整机纵向稳定系数满足土方机械安全标准要求，不会出现前倾失稳的风险。从安装边界来看，整机的宽度控制在1.8米以内，适配乡村狭窄道路、矿区窄巷道的通行要求，动臂完全收回时的整机长度控制在3.5米，转场时不需要额外拆解工作装置就能通过常规的农用拖车运输，上部车体的回转半径控制在1.2米，在狭小场地作业时，尾部不会超出履带外侧边界，适合在厂房内部拆除、庭院改造这类空间受限的场景使用。设计过程中针对液压管路的布局做了优化，所有外露管路都沿着动臂、斗杆的结构内侧布置，并用防护板做遮挡，避免作业时飞石、土方剐蹭液压管路造成泄漏，铲斗的斗齿采用可更换的卡装结构，磨损后不需要切割焊接就能快速更换，减少现场维护的工作量。驾驶区域的布局预留了人机工程操作空间，操纵杆的布置位置符合常规工程机械的操作习惯，操作人员不需要重新适应操作逻辑，视野范围覆盖了铲斗作业区、履带行走区域，减少作业时的视觉盲区。

　　三角履带模块的连接接口采用标准化设计，单个履带模块出现故障时，可以整体拆卸更换，不需要吊装整个上部车体，降低野外作业的维修难度，每个履带模块的重量控制在120kg以内，两名维修人员借助简单工具就能完成拆装，适配野外作业缺乏大型吊装设备的场景。液压系统采用负载敏感控制方案，在复合动作时能根据各个执行元件的负载需求分配流量，动臂提升与斗杆收放可以同时动作，不会出现单动作抢速导致的作业卡顿，相比定量液压系统，相同作业周期内的燃油消耗能降低15%左右，适合长时间连续作业的工况。
