拱形屋面预制钢结构桁架设计

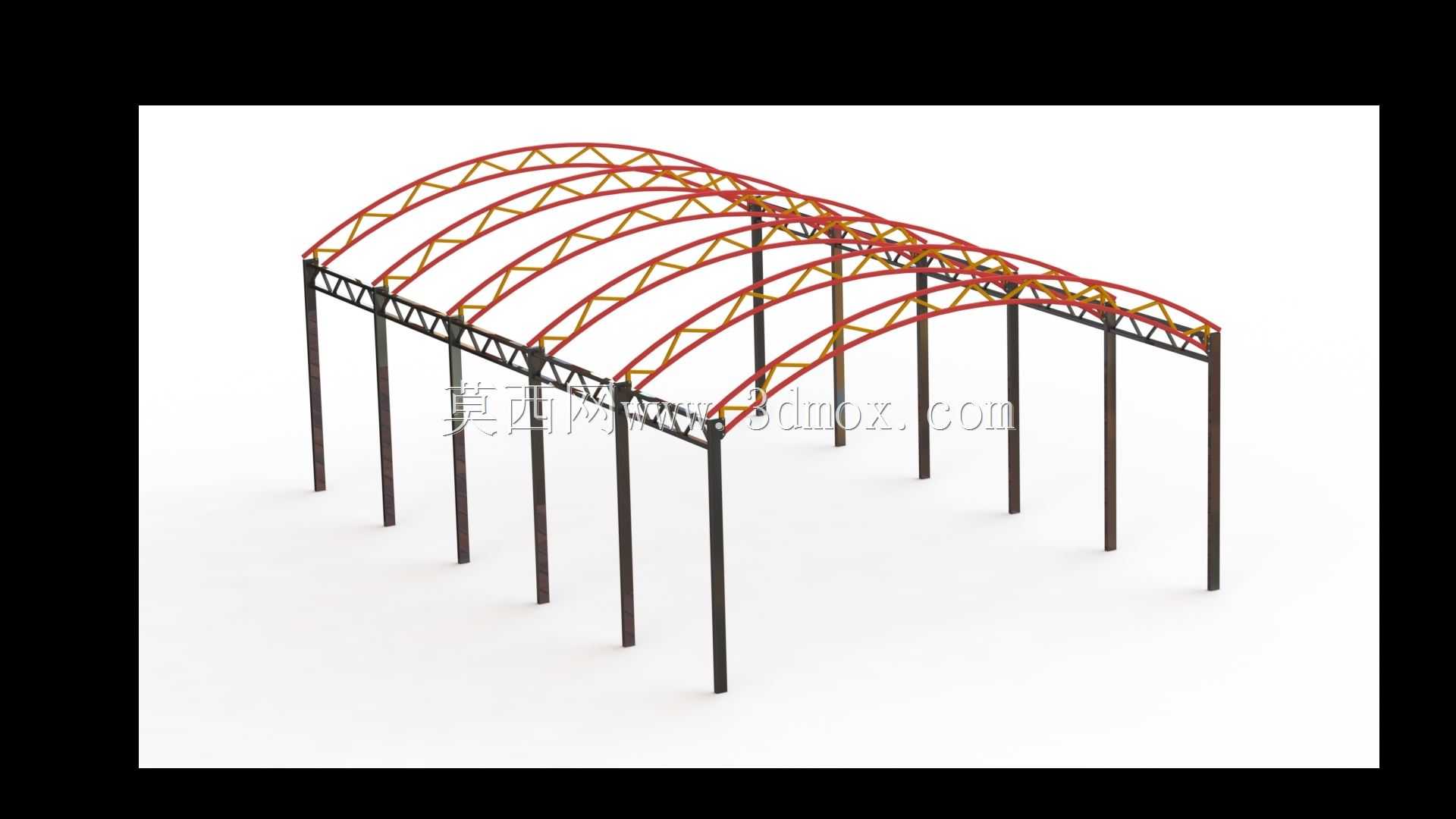

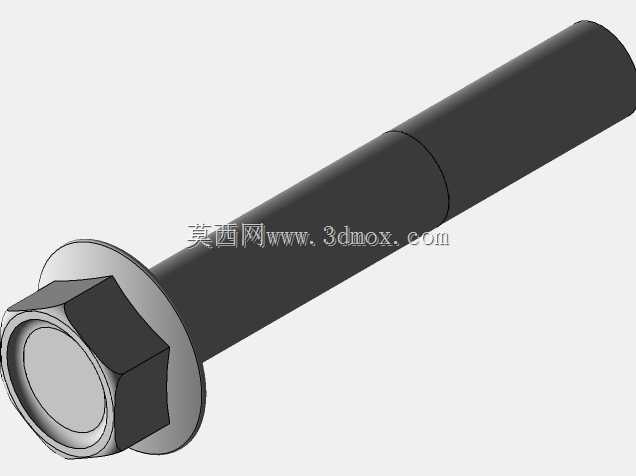

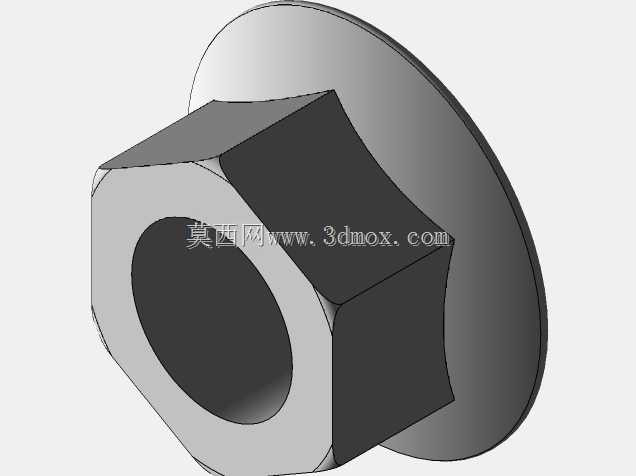

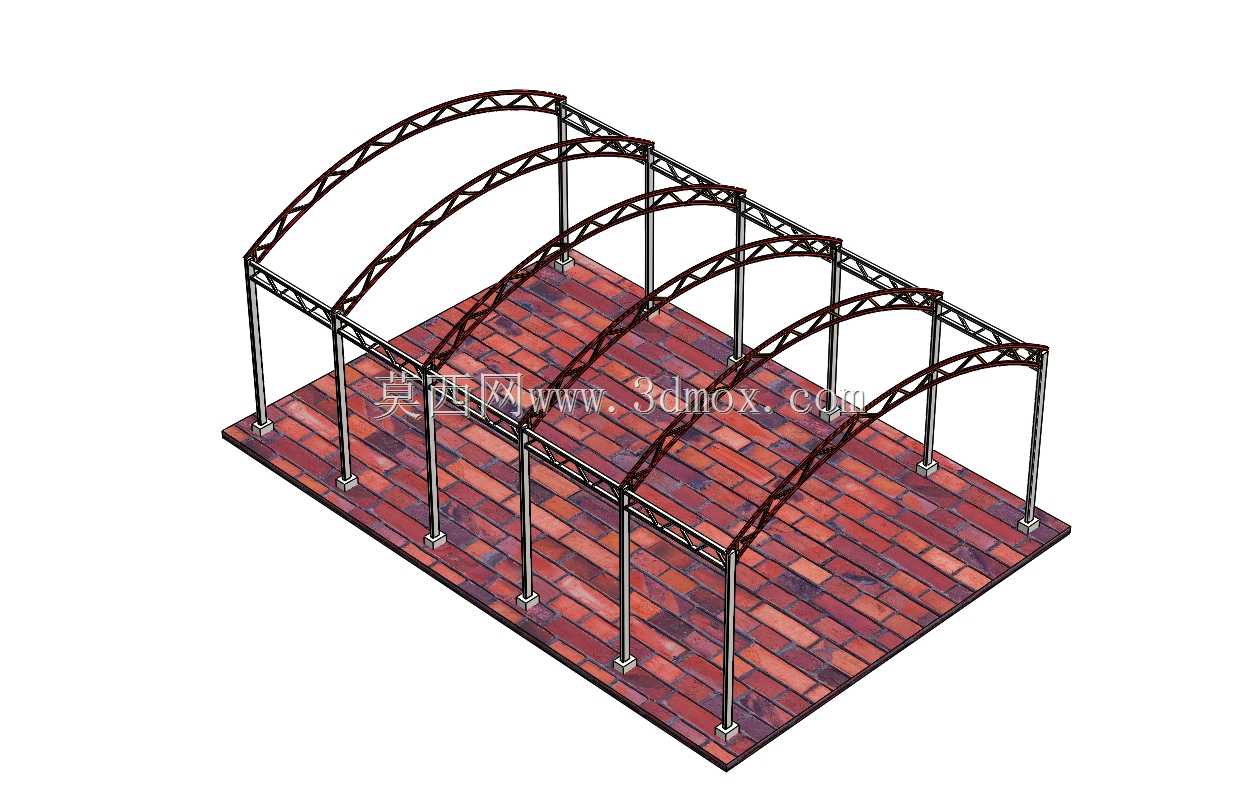

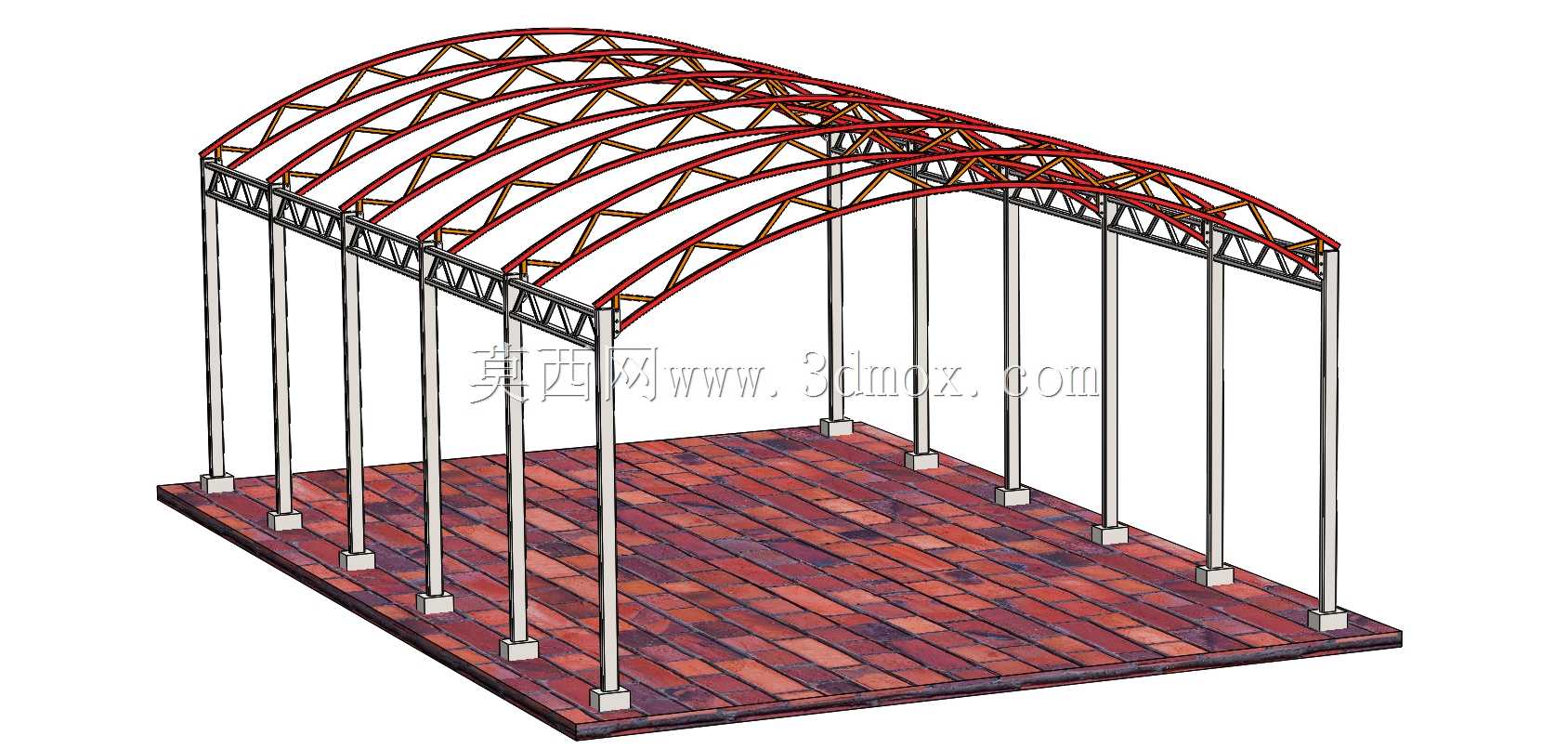

　　这类拱形屋面桁架多用于中小型仓储棚、临时作业遮雨棚、厂区物料堆放区的顶盖支撑结构，相比传统平屋面桁架，拱形的受力路径更优，能将屋面竖向荷载更顺畅地传递到两侧立柱，减少跨中弯矩对杆件的应力集中影响，在同等跨度下可以用更轻量化的杆件规格实现足够的结构刚度，降低整体用钢量。实际项目应用中，这类预制桁架的优势在于所有杆件都可以在工厂内完成下料、焊接、防腐处理，现场只需要通过螺栓拼接立柱与拱架、拱架之间的横向连系杆，不需要在现场做大量焊接作业，能大幅缩短现场施工周期，尤其适合对施工周期要求紧、现场不允许大规模动火作业的厂区改造场景。从结构设计逻辑来看，整个桁架分为三个核心受力部分：底部的砖纹承载平台是模拟实际安装时的混凝土地基预埋基准，每根立柱底部都设置了方形预埋底板，底板上预留螺栓孔，安装时需要和地基上的预埋螺栓对位锁紧，保证立柱的垂直度偏差控制在千分之一以内，避免后期拱架受力后出现侧向失稳。竖向立柱采用等截面矩形空心型材，相比同截面积的圆管或者角钢，矩形空心截面的两个方向抗弯惯性矩更均衡，既能承受屋面传递下来的竖向压力，也能抵抗侧向风荷载带来的水平推力，不需要额外在立柱侧面加焊斜向支撑就能满足侧向刚度要求。

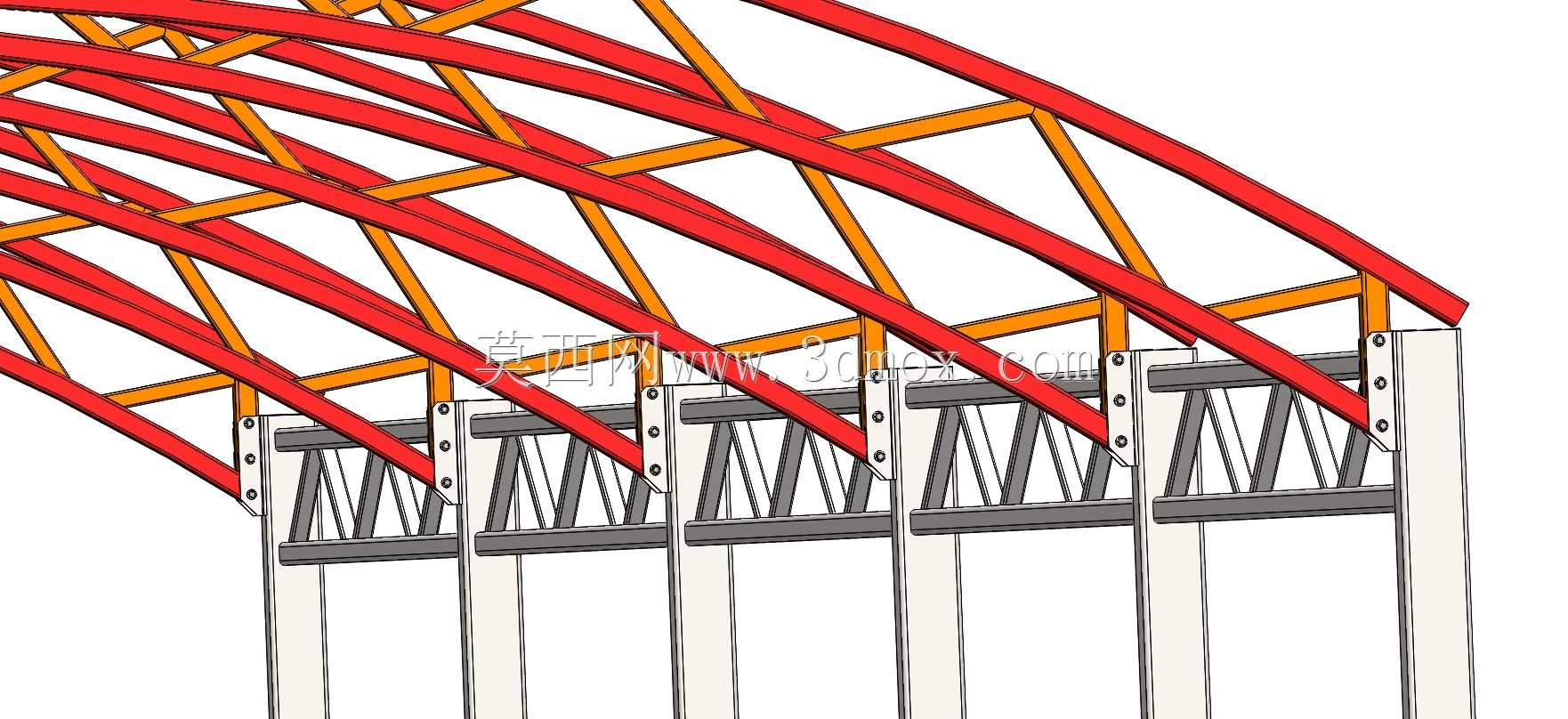

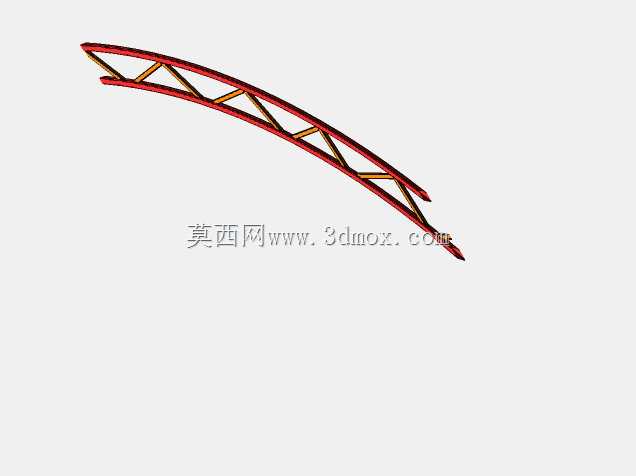

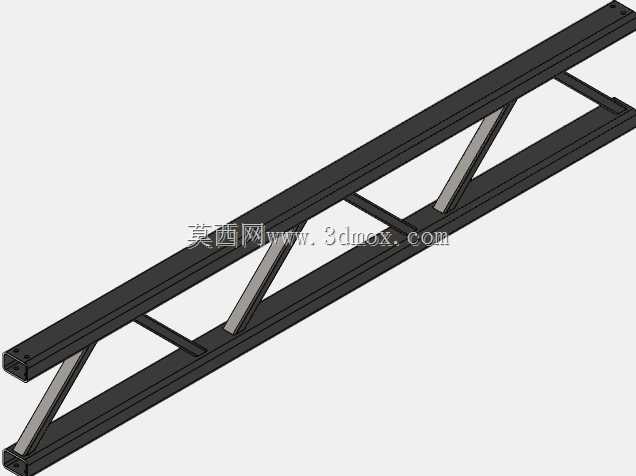

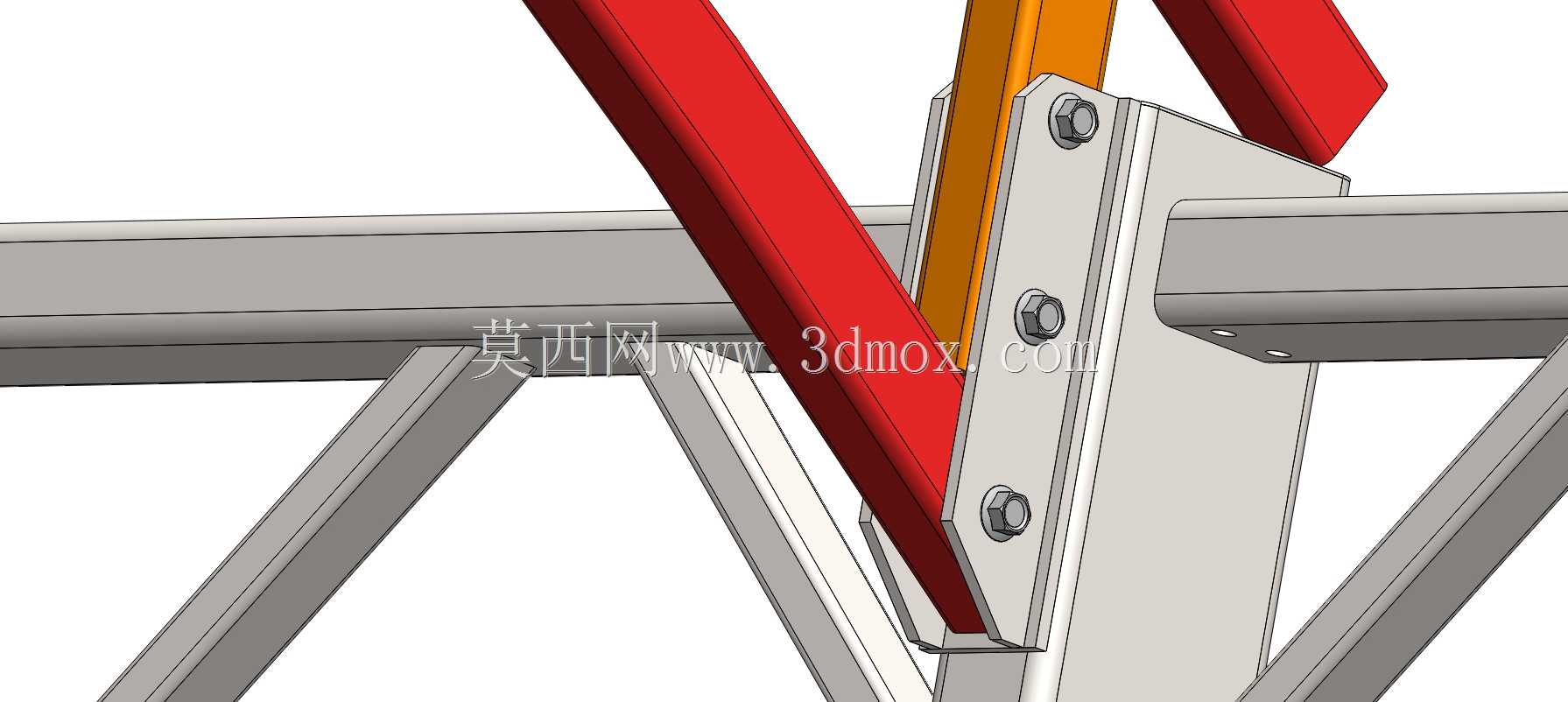

　　上部的拱形桁架采用分段式弦杆设计，上弦杆顺着拱形弧度弯折，下弦杆为平行于上弦的弧形杆件，上下弦之间通过密集的腹杆连接形成稳定的三角受力单元，腹杆采用小规格矩形空心型材，焊接时保证腹杆与弦杆的相贯线切口完全贴合，避免出现焊接间隙导致的应力集中。拱架与立柱的连接节点采用刚性焊接节点，节点位置额外加焊三角形加强筋板，抵消拱脚位置的水平推力，防止节点在长期荷载下出现开裂变形。相邻拱架之间设置了多道横向连系杆，连系杆沿拱架的弧度方向均匀布置，分别在拱脚、拱腰、拱顶位置设置，将多榀独立的拱架连接成整体空间结构，避免单榀拱架出现平面外失稳，同时也为后续铺设屋面彩钢板或者阳光板提供安装固定点。

　　设计时需要重点控制安装边界尺寸：单榀拱架的跨度要根据实际覆盖宽度确定，立柱高度要满足场地内的净空使用要求，拱顶的起拱高度一般取跨度的六分之一到八分之一，这个区间的拱型受力最合理，同时也不会因为拱顶过高导致风阻过大。所有矩形空心截面杆件的壁厚选择要根据当地的雪荷载、风荷载取值计算确定，沿海风压大的区域需要适当加大腹杆与连系杆的规格，积雪厚度大的区域要加密腹杆的布置间距，提升上弦杆的局部承载能力。防腐处理方面，所有钢构件出厂前都要做抛丸除锈，然后喷涂环氧富锌底漆加聚氨酯面漆，保证在户外露天环境下的使用寿命，避免杆件锈蚀导致截面削弱影响结构安全。

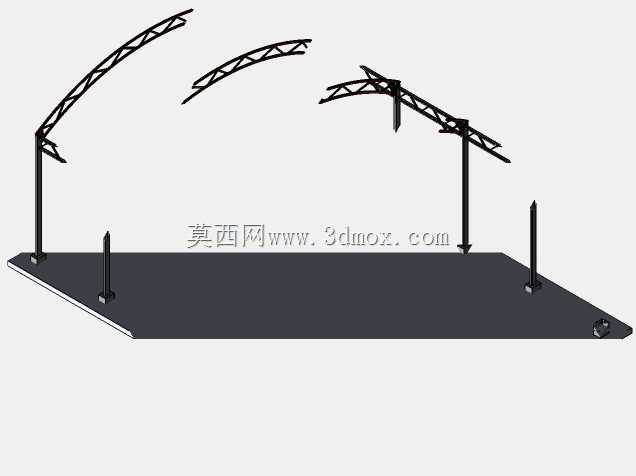

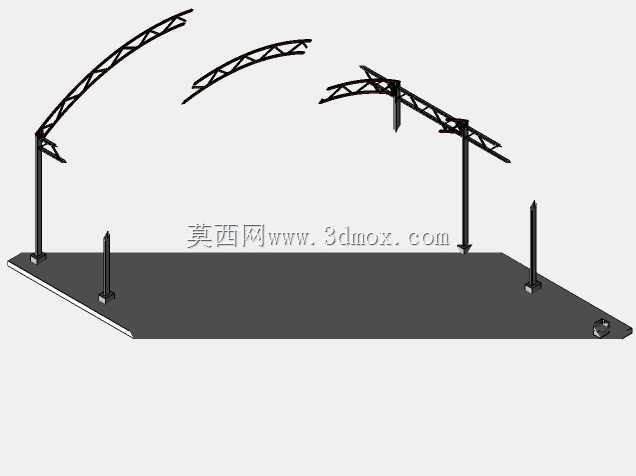

　　实际建模过程中，需要先确定单榀拱架的弧度曲线，用草图绘制出上下弦的路径，然后沿路径扫描生成矩形截面杆件，再按照三角单元的布置规律逐个装配腹杆，保证每个腹杆的端点都与弦杆完全贴合，没有装配间隙，后续做结构受力仿真时才能得到准确的应力云图，验证杆件选型是否合理。横向连系杆的装配要保证与每榀拱架的连接点位置对齐，避免出现偏心受力，底部的预埋底板要和立柱端面完全垂直，保证安装后立柱的垂直度符合要求。这类预制桁架的模块化程度很高，可以根据实际需要的覆盖长度增减拱架的数量，调整连系杆的总长度，不需要重新设计整个结构体系，适配性很强。
