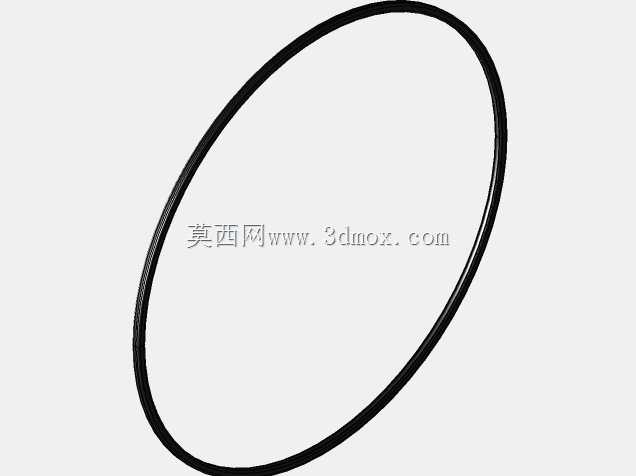

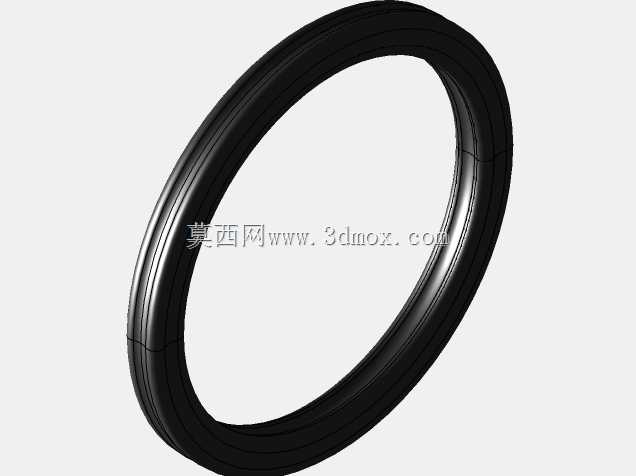

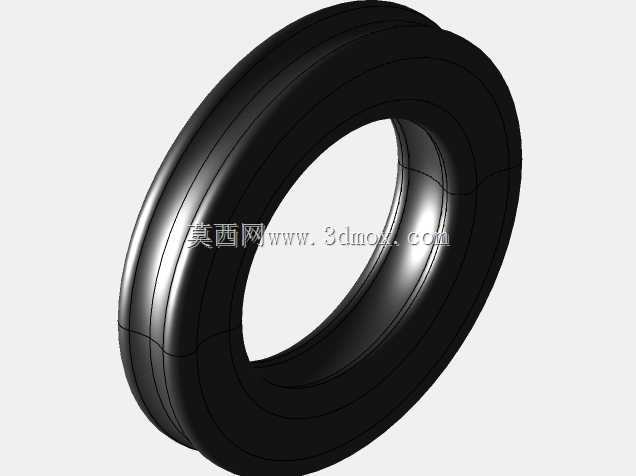

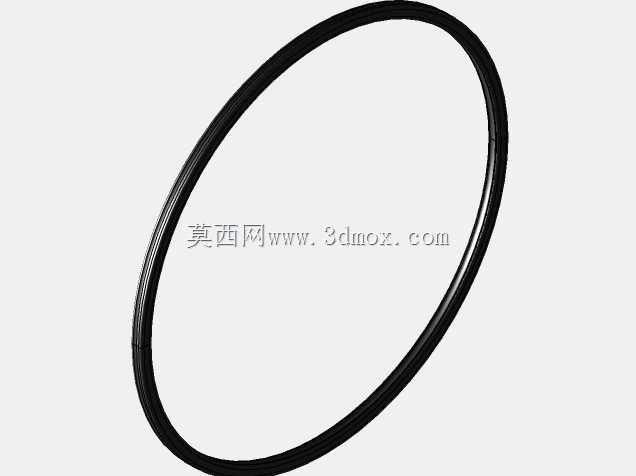

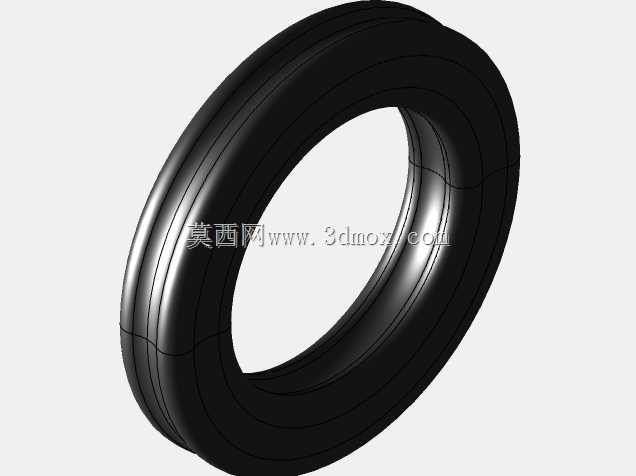

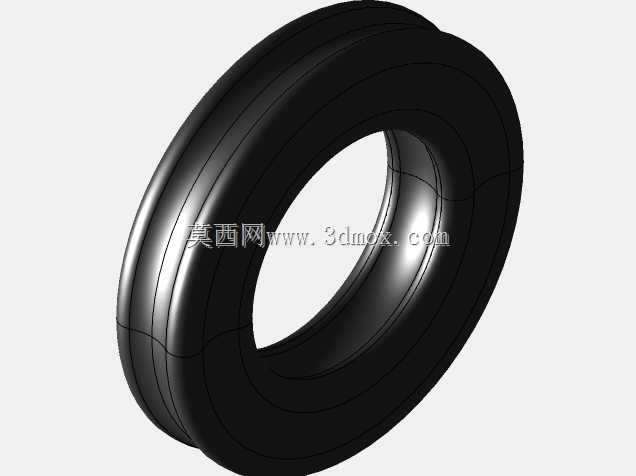

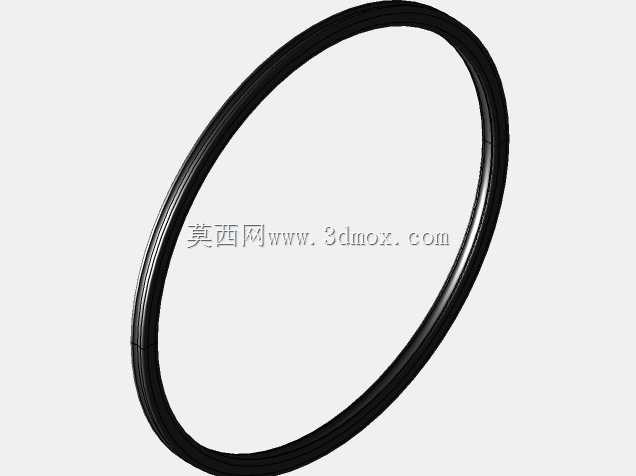

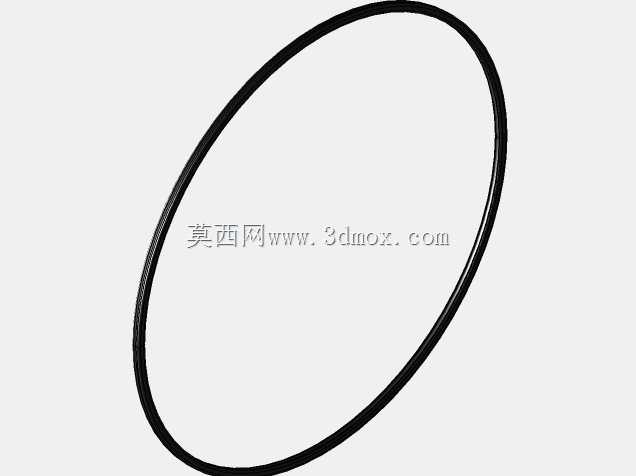

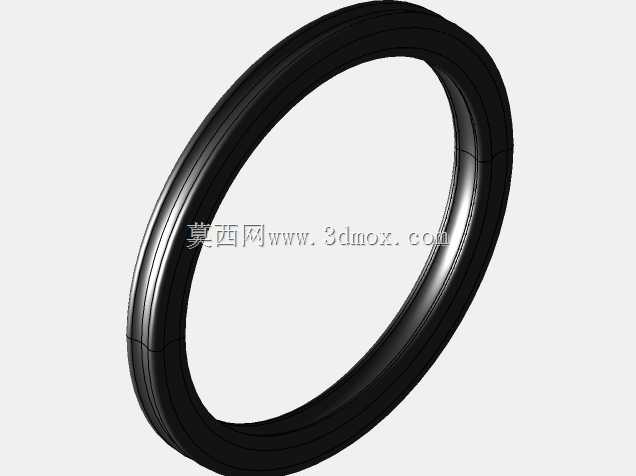

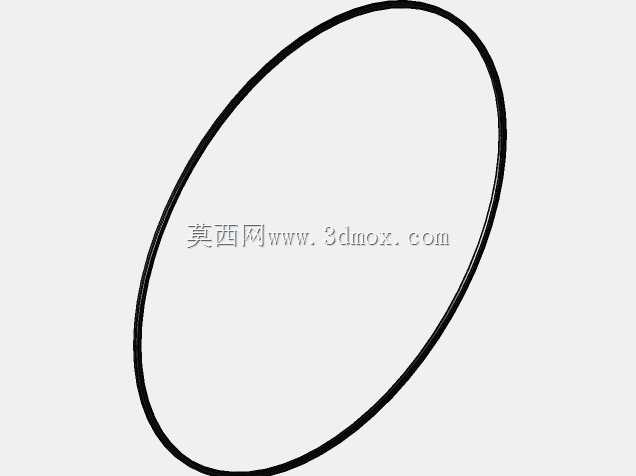

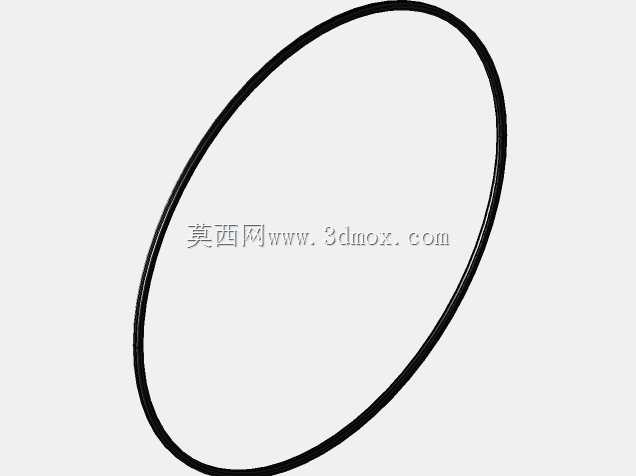

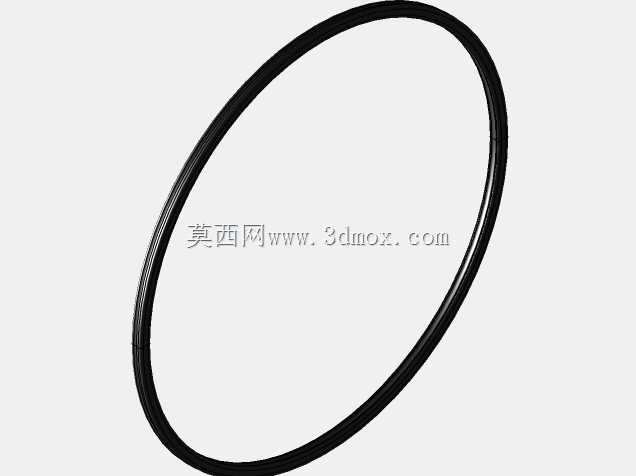

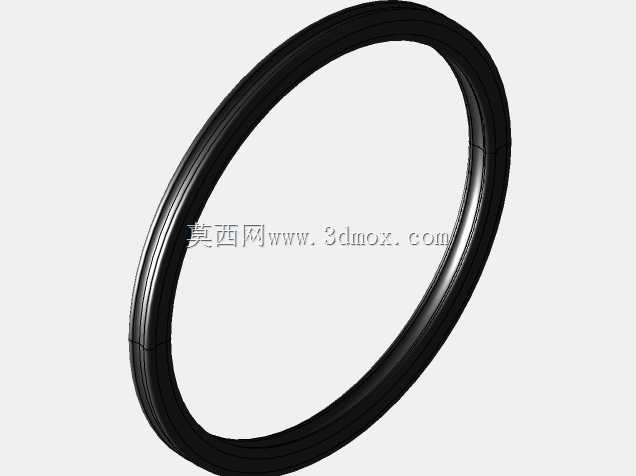

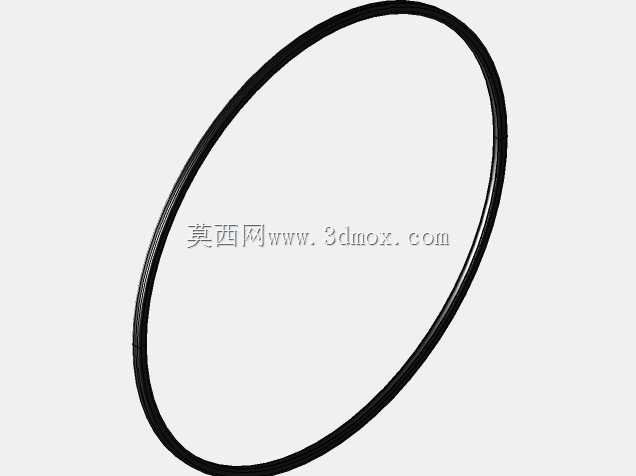

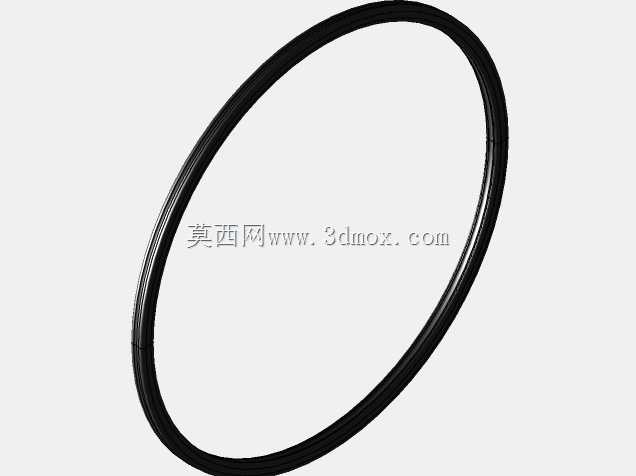

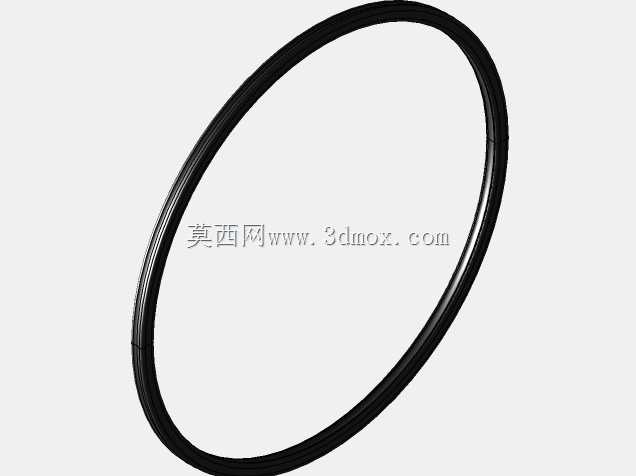

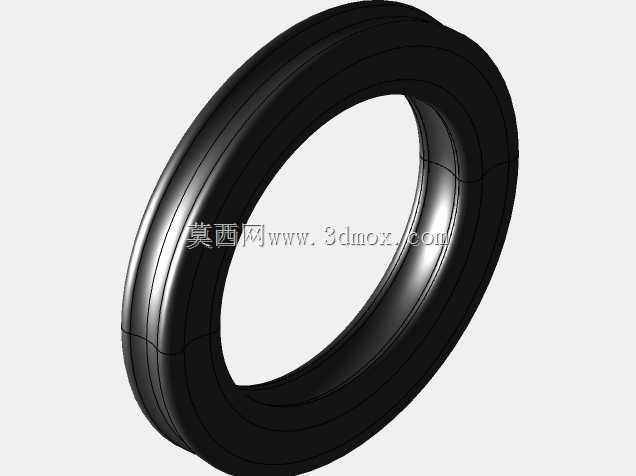

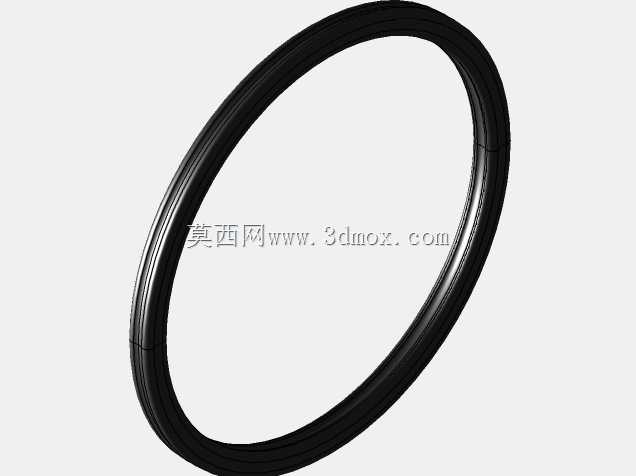

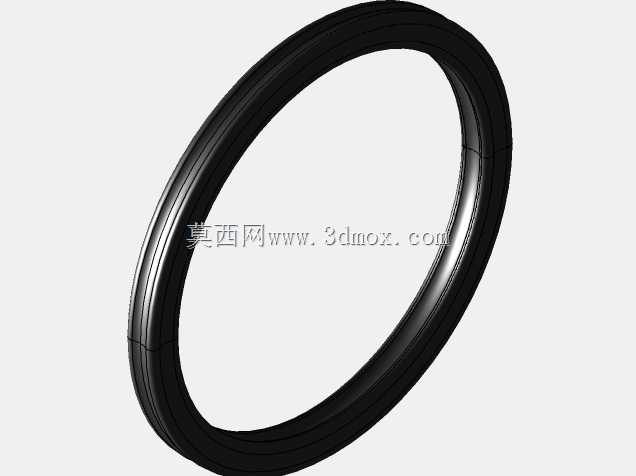

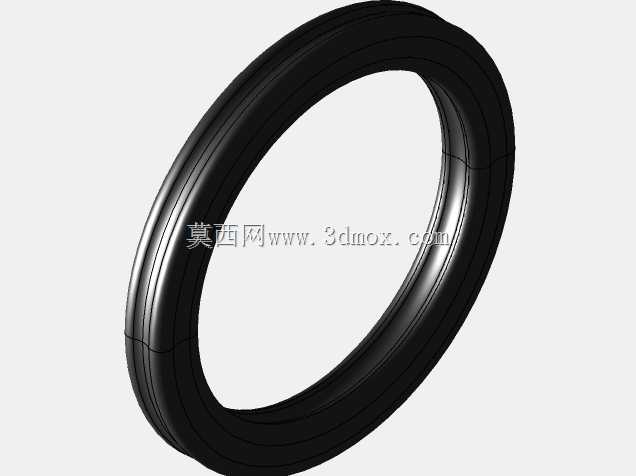

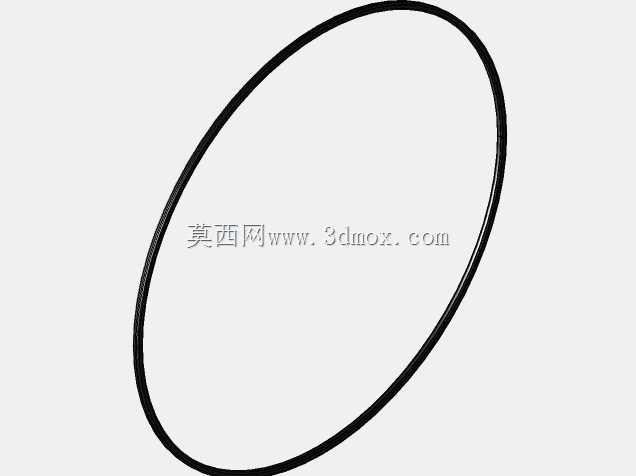

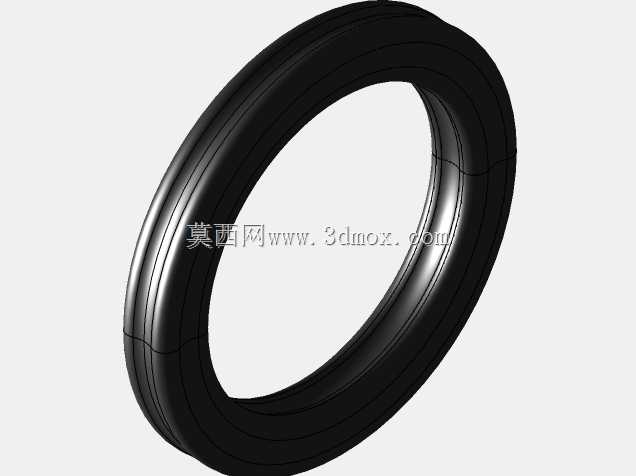

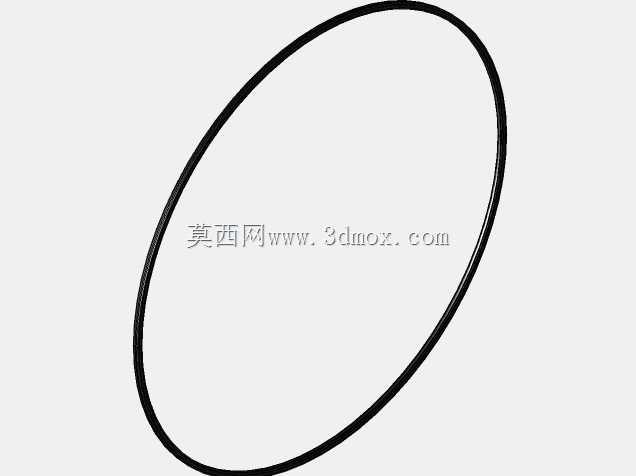

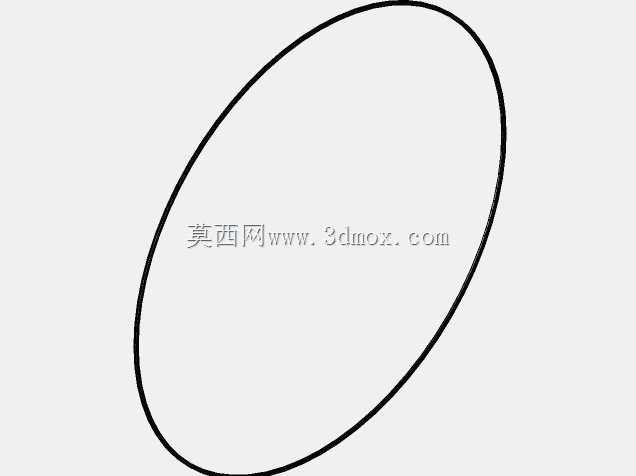

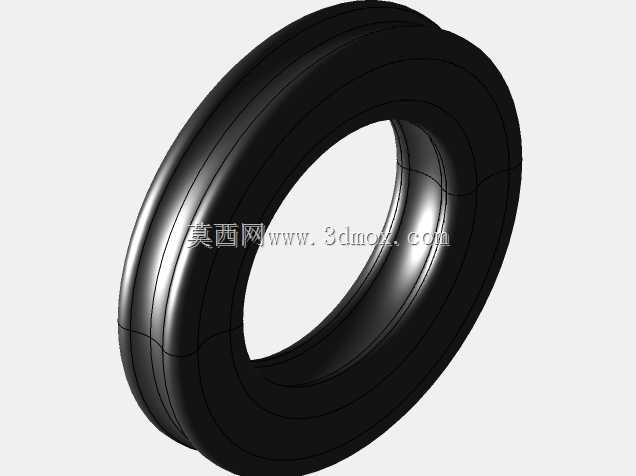

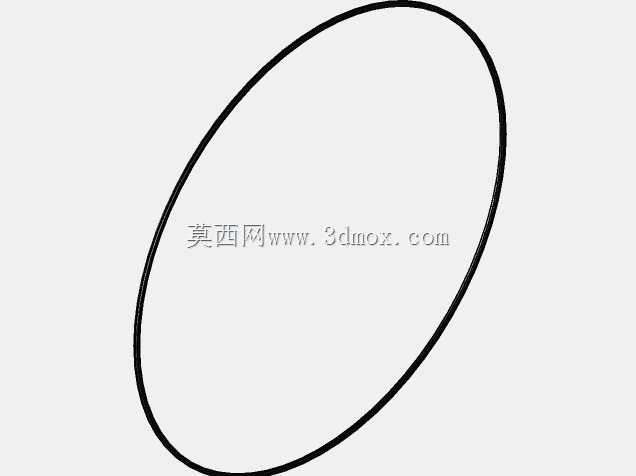

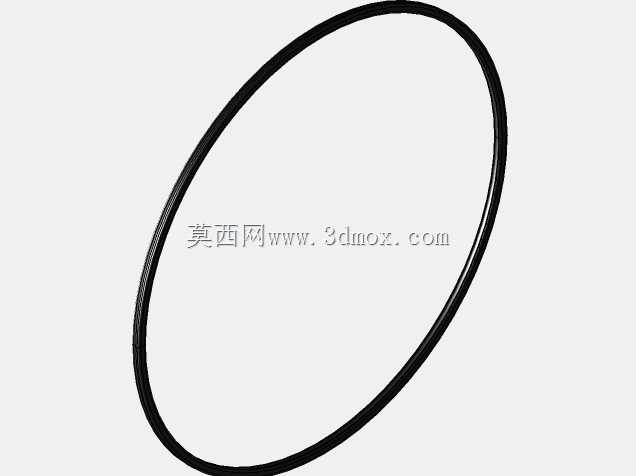

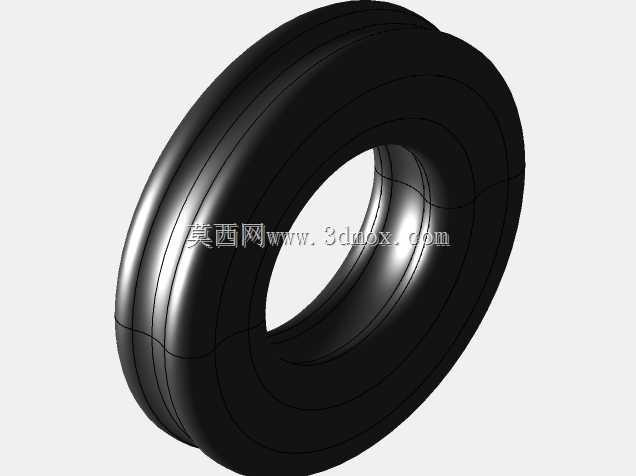

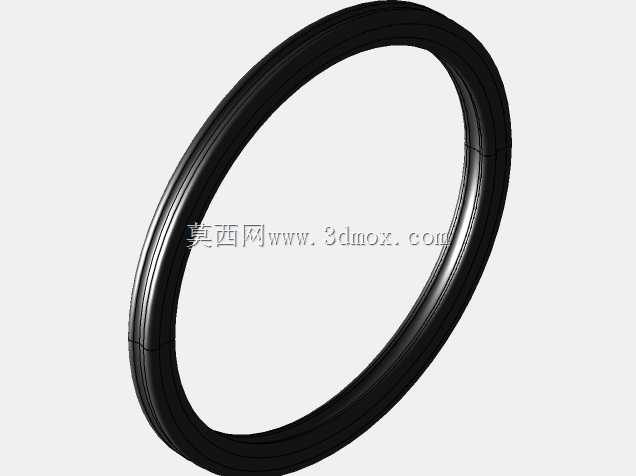

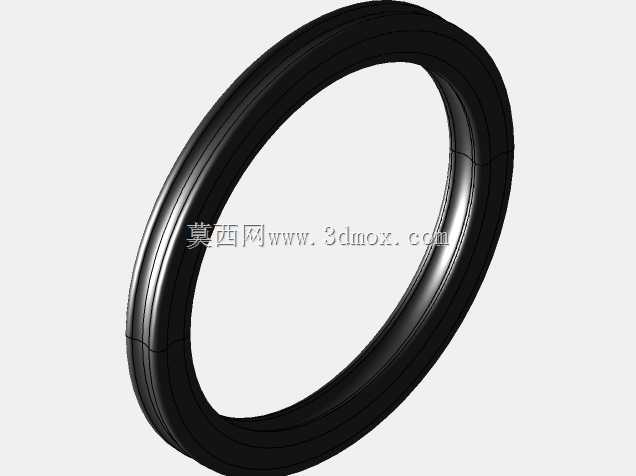

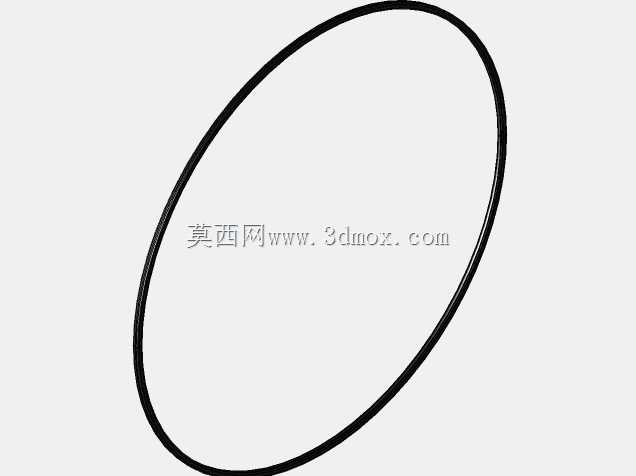

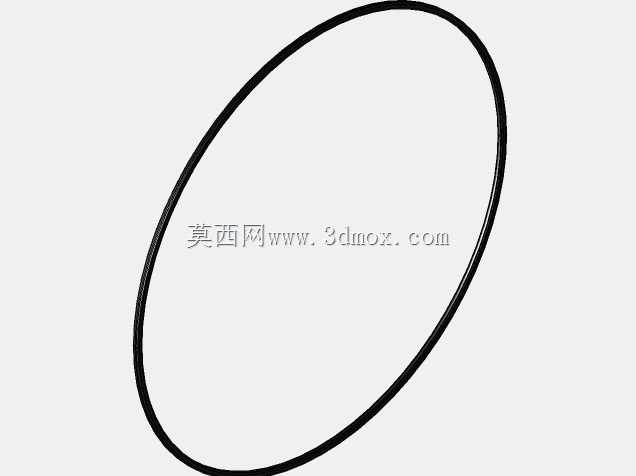

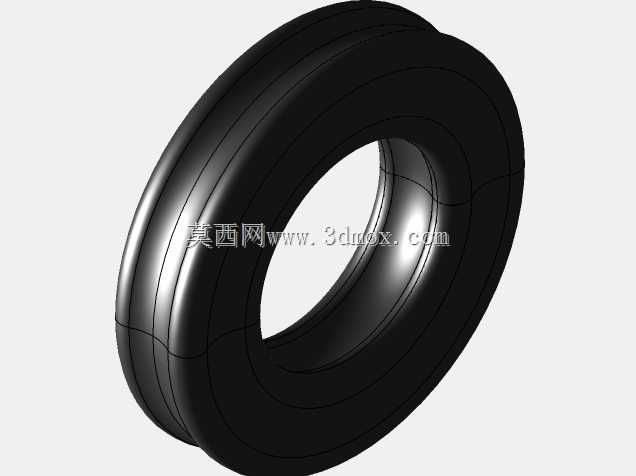

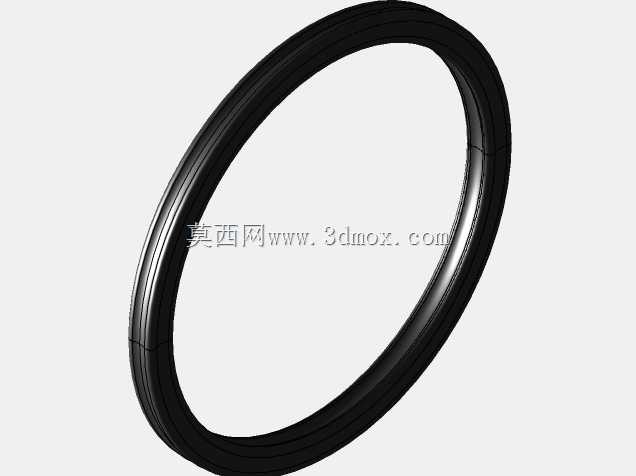

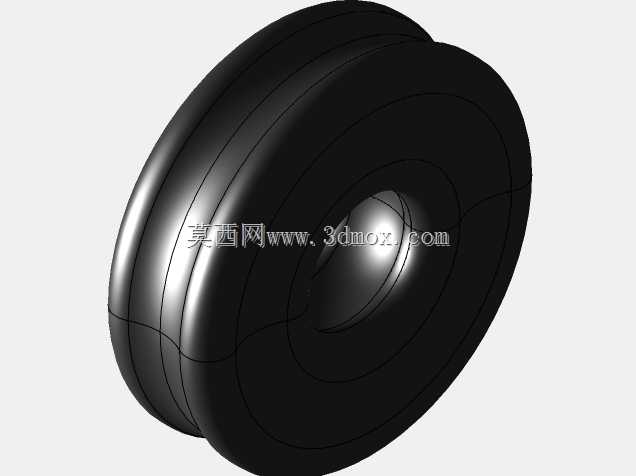

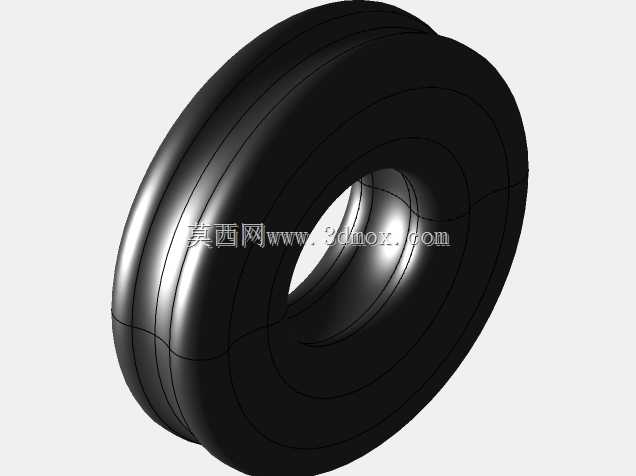

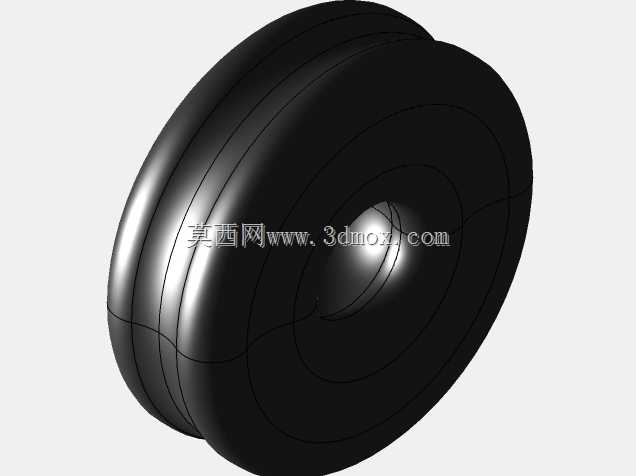

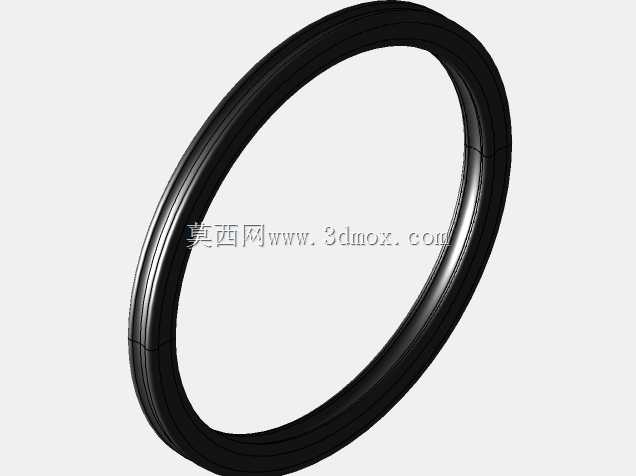

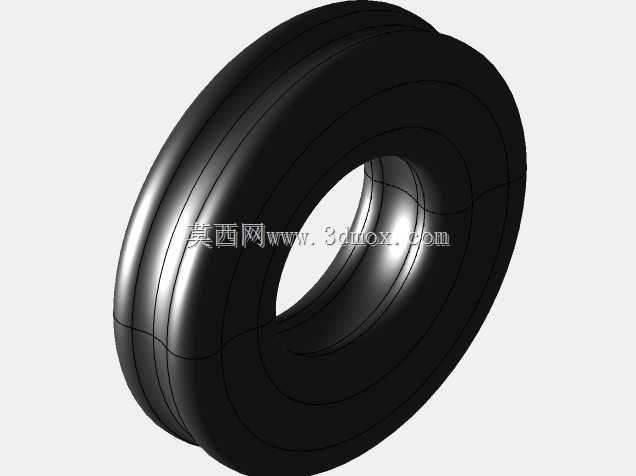

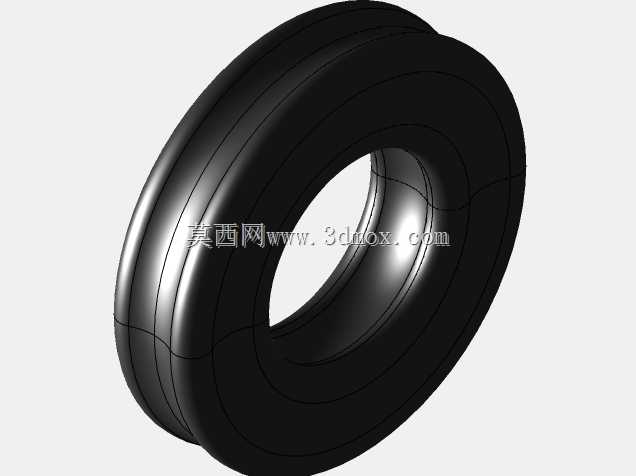

符合AS568标准的四唇X形密封环结构

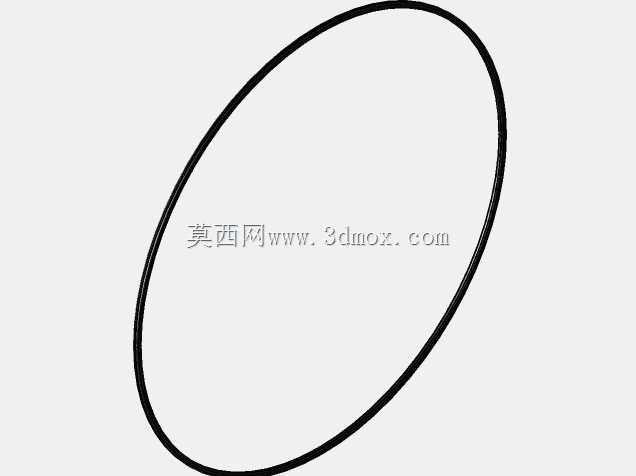

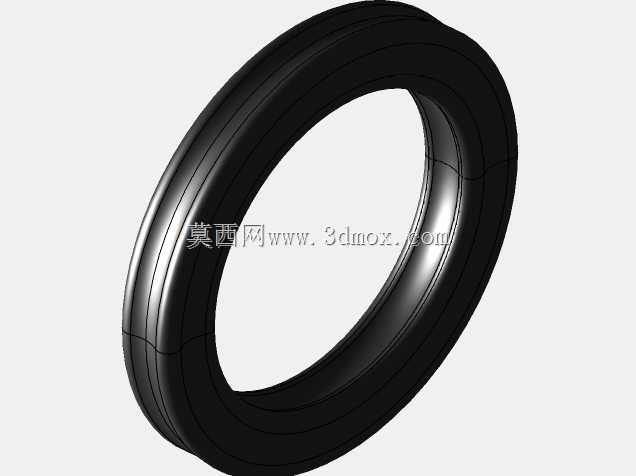

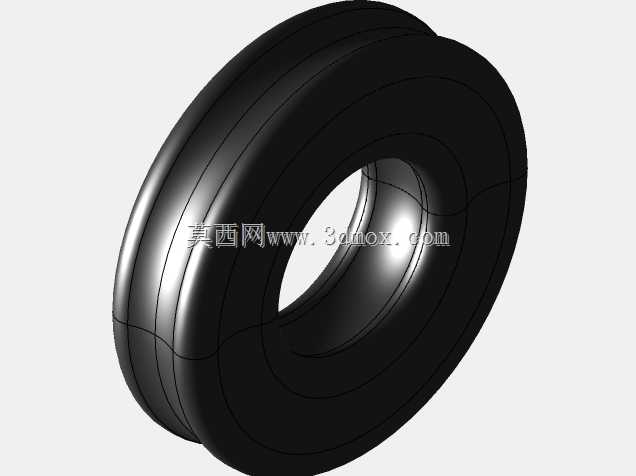

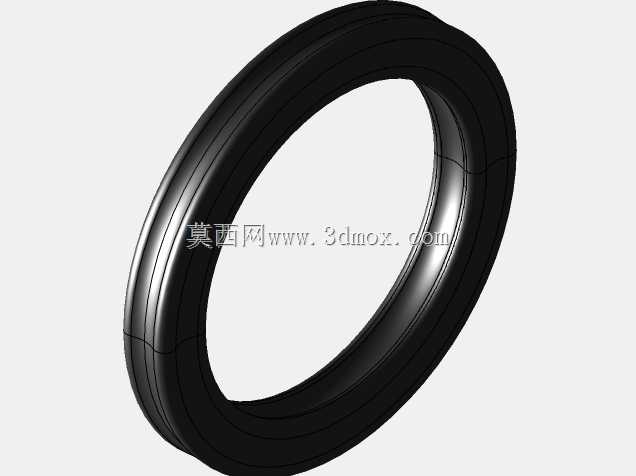

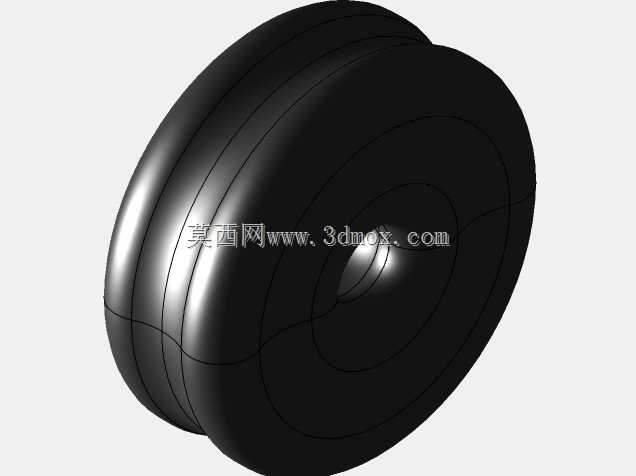

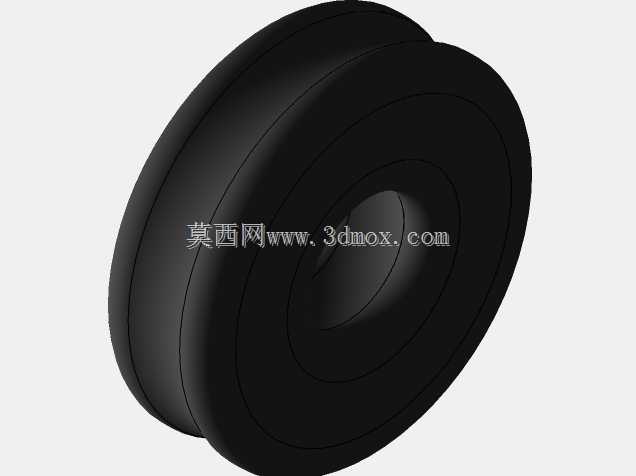

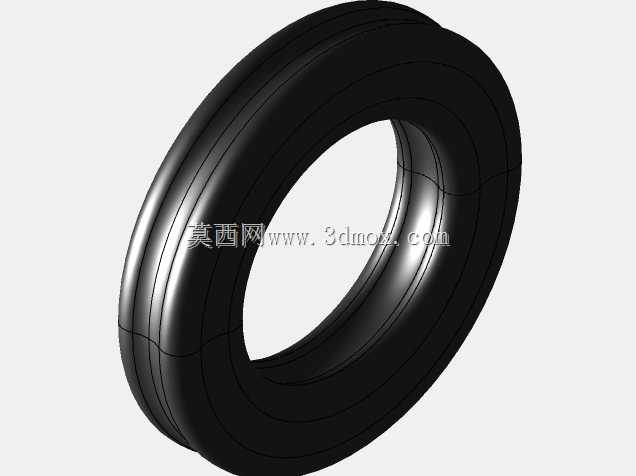

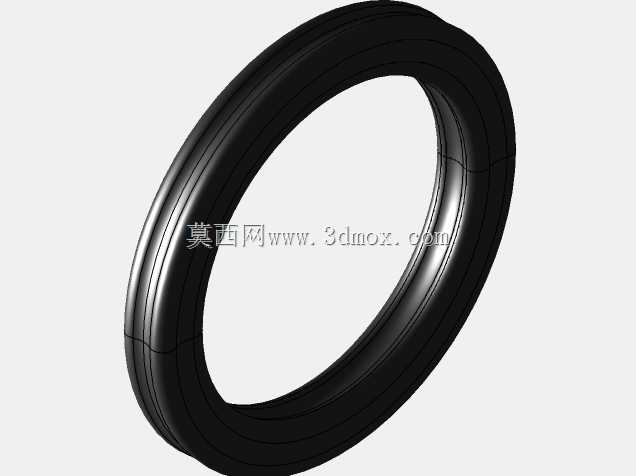

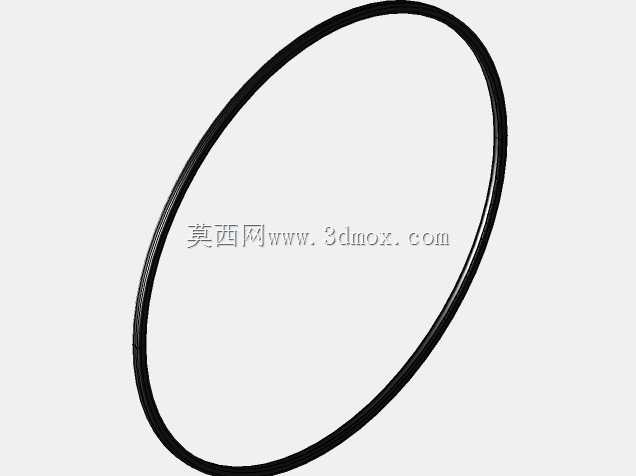

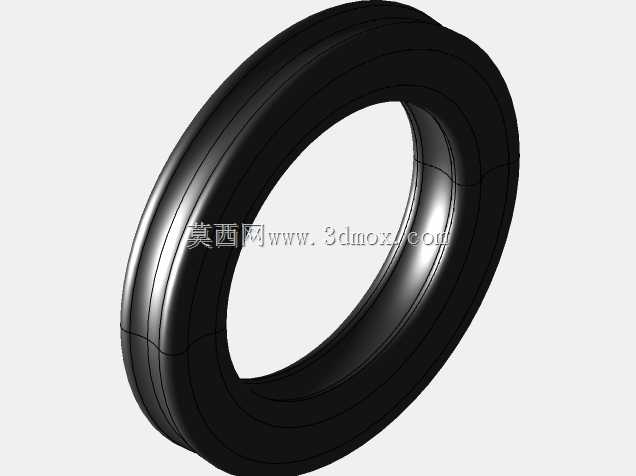

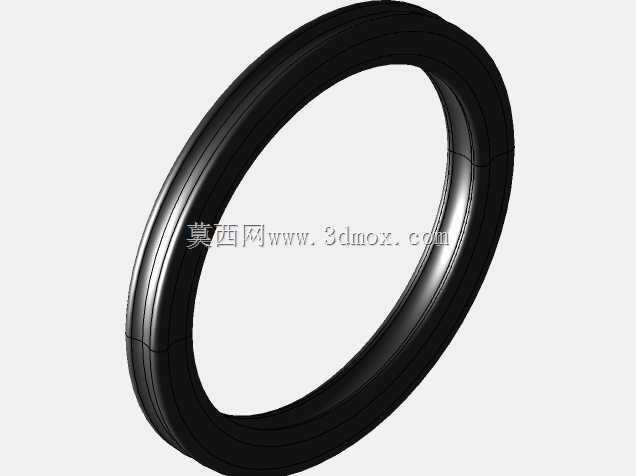

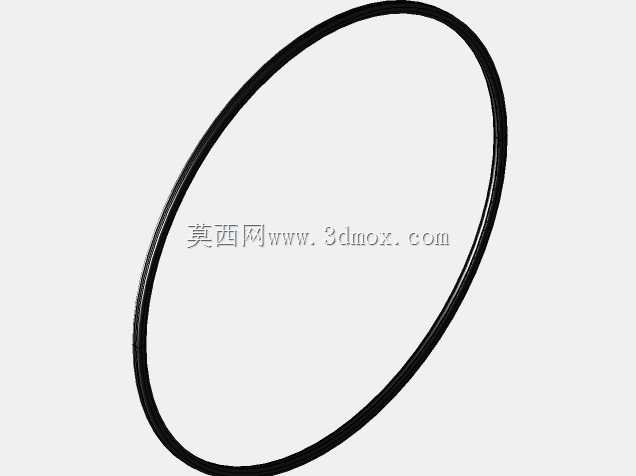

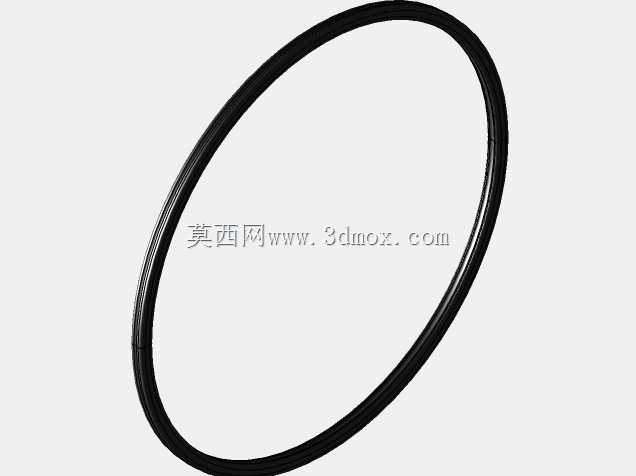

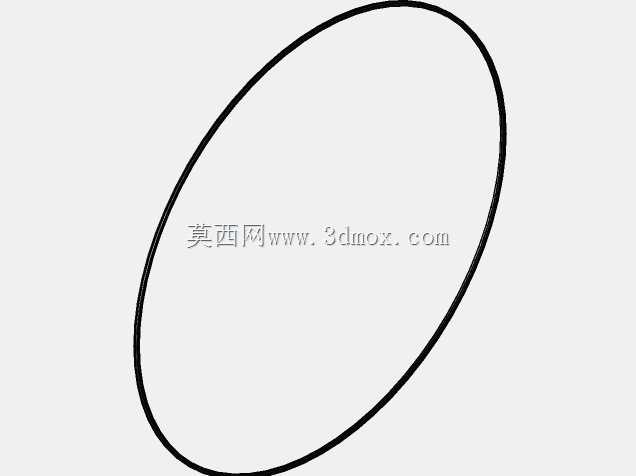

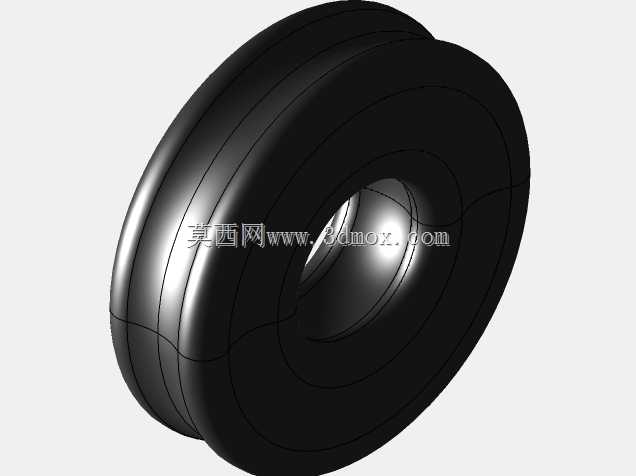

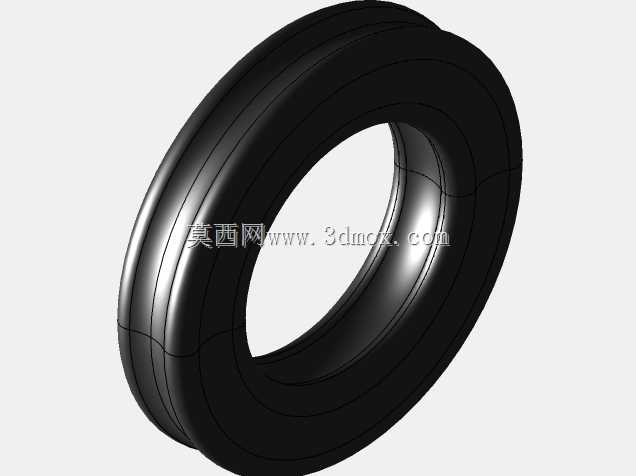

　　在液压与气动系统的密封设计场景中，X形环也叫四唇密封圈，是替代传统O形圈解决往复动密封、静密封工况下泄漏问题的核心元件，这款符合AS568标准的X形环，覆盖了该标准下全系列346个规格的尺寸配置，能适配绝大多数常规工业管路、阀件、缸体的密封安装需求。做密封结构设计时，很多工程师都遇到过O形圈在往复运动中出现扭转翻滚、启动摩擦阻力大、低压工况下密封唇口贴合不足导致渗漏的问题，X形环的四唇结构就是针对这些痛点设计的，四个对称分布的密封唇口，在安装受压后会形成两道独立的密封接触带，相比O形圈的单条接触带，密封冗余度更高，哪怕其中一个唇口出现轻微磨损，剩余的唇口依然能维持密封性能，不会出现瞬间泄漏的情况。

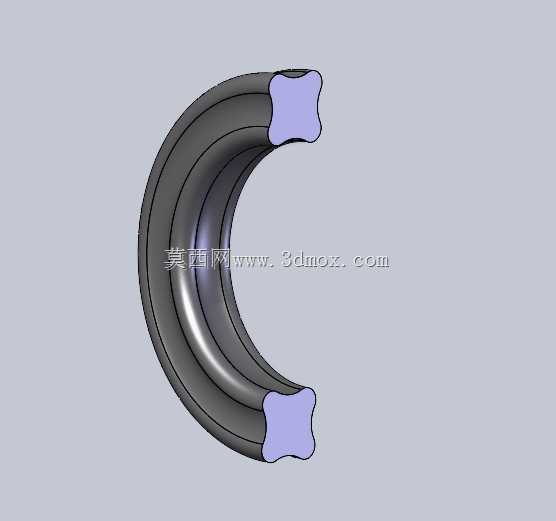

　　从实际工况适配来看，这类X形环常应用在减压阀的阀芯密封、气缸活塞密封、液压阀块的端面静密封、旋转接头的动密封位置，尤其是在低压启动、频繁往复动作的工况下，它的摩擦阻力比同规格O形圈低30%左右，不会出现O形圈常见的低速爬行问题，能有效提升阀件、执行元件的动作响应精度。设计这类密封件的三维模型时，首先要严格遵循AS568标准的截面尺寸公差要求，X形环的截面不是简单的圆形切出四个缺口，而是要做唇口的圆弧过渡设计，避免应力集中在唇根位置，导致长期受压后出现永久变形；每个规格的截面直径、内径尺寸都要对应标准里的公差带，安装沟槽的设计也要匹配X形环的压缩率，通常静密封工况下压缩率控制在18%-25%，动密封工况控制在12%-20%，如果压缩率过大，会导致摩擦阻力急剧上升，加速唇口磨损，压缩率过小则会在压力波动时出现密封失效。

　　从安装边界来看，X形环的安装沟槽宽度要比截面直径宽15%左右，给密封件受压变形留出足够的膨胀空间，沟槽的边角要做R0.2-R0.5的圆角处理，避免安装时刮伤密封唇口；如果是用于动密封工况，还要在沟槽的压力侧设计挡圈槽，当系统压力超过10MPa时加装聚四氟乙烯挡圈，防止密封件被挤入配合间隙出现咬伤。这款X形环采用硅胶材质时，能适配-60℃到220℃的工作温度范围，在食品加工、医药设备的阀件密封场景中也能使用，相比丁腈橡胶材质的密封件，硅胶材质的耐老化性能更好，长期使用不会出现硬化开裂的问题，但要注意硅胶材质的抗撕裂强度较低，不适合在有尖锐颗粒杂质的介质环境中使用，如果是用于液压油、矿物油介质的工况，可以更换为氟橡胶材质的同结构X形环，耐油性能会更优异。

　　在做装配模拟时，要注意X形环的安装方向，四个唇口要对称对准密封面，不能出现扭曲翻转的情况，安装前要在密封件表面涂抹适配的润滑脂，减少安装过程中的摩擦损伤，同时要检查配合面的粗糙度，动密封面的粗糙度要控制在Ra0.8以下，静密封面控制在Ra1.6以下，避免表面的微观划痕划伤密封唇口导致泄漏。很多工程师在选型时容易忽略X形环的截面直径与沟槽深度的匹配关系，比如AS568标准里的不同线径规格，对应的沟槽深度是不同的，不能直接套用O形圈的沟槽尺寸，否则会导致压缩率不符合要求，出现密封失效或者摩擦阻力过大的问题；另外在做旋转密封使用时，X形环的线速度不能超过2m/s，否则唇口的摩擦生热会加速橡胶老化，缩短密封件的使用寿命。从结构设计的细节来看，X形环的四个唇口之间的凹陷区域，能储存少量的润滑介质，在长期往复运动中形成持续的润滑膜，进一步降低摩擦阻力，延长密封件的使用寿命，这也是它比O形圈更适合动密封工况的核心原因之一；在静密封工况下，四唇结构的接触压力分布更均匀，哪怕密封面存在轻微的平面度误差，也能通过唇口的弹性变形补偿密封间隙，降低对密封面加工精度的要求，减少加工成本。
