可调式防滑支撑平台脚结构设计

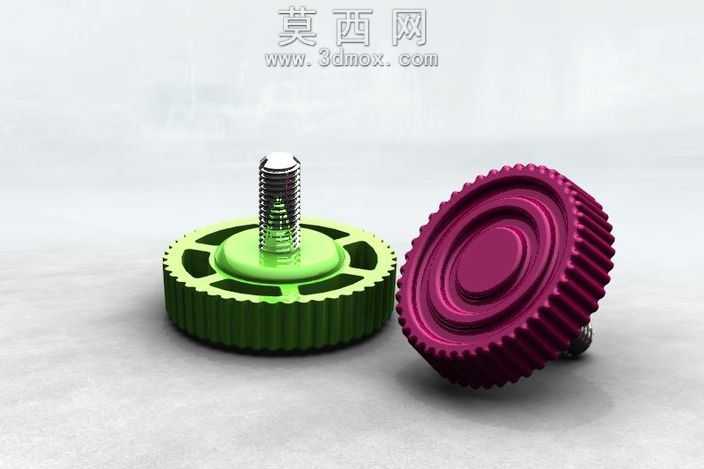

本作品为可调式平台支撑脚三维模型，建模阶段采用参数化设计思路，先以旋转特征构建中心调节螺杆的基础柱体与外螺纹结构，螺纹段采用扫描切除方式生成标准牙型，保证螺纹配合的精度符合通用五金件的公差要求；螺杆底部的支撑底座主体通过回转特征生成，外圈周向均匀分布的滚花防滑齿采用阵列特征完成，齿形的角度、深度经过参数调试，既保证手动旋转调节时的摩擦力足够，又避免齿形过于尖锐造成加工难度提升。底座与螺杆衔接的承托面做了下沉式限位结构设计，可限制螺杆旋入的最大深度，防止调节过程中螺杆脱出底座。渲染阶段针对不同部件赋予差异化材质：中心调节螺杆采用抛光金属材质，添加细微的拉丝纹理与环境反射效果，还原金属紧固件的真实质感；两款不同配色的底座主体分别赋予哑光硬质工程塑料材质，绿色款添加轻微的磨砂颗粒质感模拟尼龙玻纤材质，紫红色款添加细腻的珠光质感模拟高强度ABS材质，滚花齿的边缘做了轻微的倒角高光处理，突出齿形的立体轮廓。场景搭建采用浅灰色哑光地面作为承载面，添加柔和的顶光与侧补光，避免部件表面出现过曝的硬阴影，同时在底座下方添加微弱的接触阴影，增强模型的落地真实感。结构设计上充分考虑平台调平的使用场景，螺杆的有效调节行程覆盖常规平台的高度差补偿范围，底座外圈的大直径法兰结构可增大与地面的接触面积，降低单位面积压强，避免压损地面同时提升支撑稳定性，滚花结构的握持区域宽度符合人体工学，无需额外工具即可手动完成高度调节，整体结构无冗余部件，各特征均服务于支撑、调节、防滑的核心功能，建模过程中所有配合面均预留了合理的装配间隙，可直接导出用于工程图制作与实物生产的参考。
