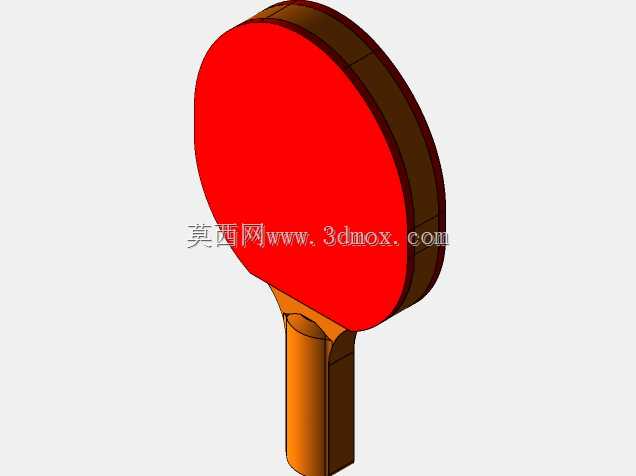

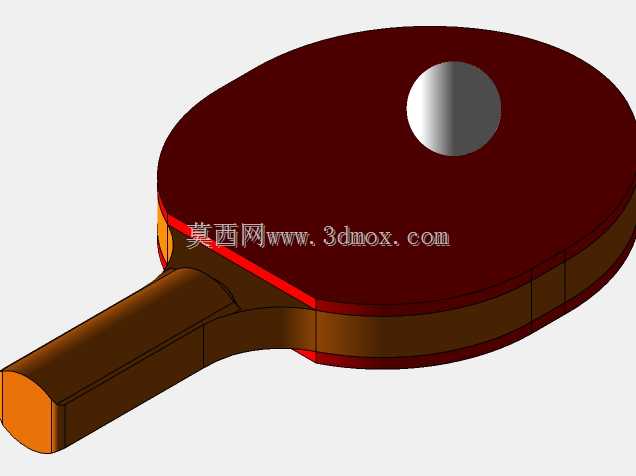

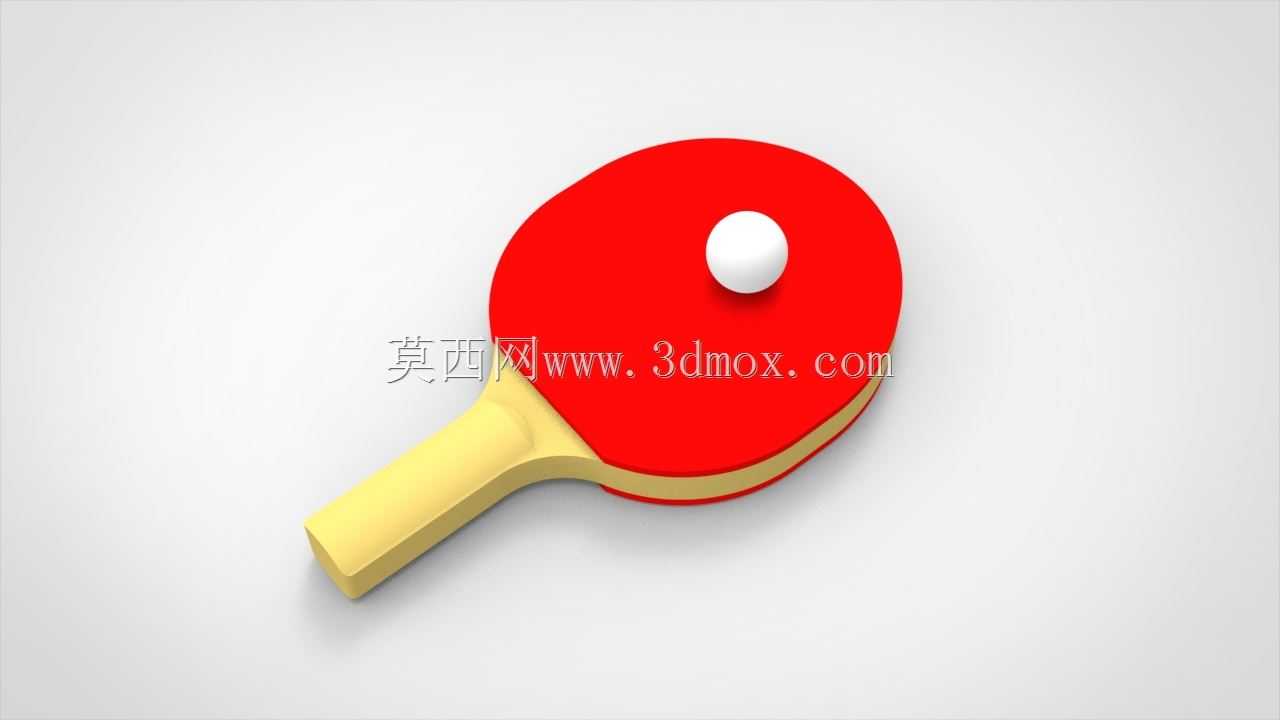

带乒乓球的运动球拍三维结构设计

　　这款带乒乓球的球拍三维结构，核心围绕日常乒乓球运动的实际使用场景搭建，覆盖业余训练、休闲对打、青少年入门教学等多个使用场景的结构需求，建模过程中优先还原真实球拍的握持手感与击球反馈逻辑，没有做脱离实际使用的夸张造型改动。从实际用途来看，该结构可作为体育器材结构设计的参考样本，也能用于运动用品展示的可视化素材，还可作为青少年科普三维建模的教学案例，帮助初学者理解曲面贴合、手柄握持人机工程的基础设计逻辑。

　　功能特性层面，模型完整还原了成品球拍的三个核心功能区域：拍面击球区、拍身边缘防护区、手柄握持区。拍面部分做了分层结构表达，表层红色橡胶覆盖层与下方海绵缓冲层的厚度比例严格参照市售常规训练拍参数设置，击球区的曲面弧度做了细微的内凹处理，贴合实际击球时的甜区分布逻辑，避免平拍面导致的击球受力分散问题；拍身边缘的包边结构做了独立的实体建模，厚度控制在1.2mm，既还原了真实球拍防止磕碰损伤拍层的防护作用，也在三维结构上明确区分了拍面与包边的装配边界；手柄部分采用符合亚洲人手型的收腰造型，从拍肩衔接处到手柄末端的截面做了渐变椭圆处理，握持时的受力面贴合手掌虎口与指节的自然弯曲形态，手柄与拍身的衔接位置做了圆弧过渡，没有尖锐棱角，避免长时间握持产生的硌手问题。配套的乒乓球模型还原了标准赛用球的空心薄壁结构，球面做了细微的哑光质感处理，贴合真实赛璐珞或ABS材质乒乓球的表面视觉特征。

　　设计思路上，整个建模过程优先遵循真实器材的生产装配逻辑，没有为了视觉效果随意调整结构比例。首先确定拍身的基准平面，以拍面中心为原点建立坐标系，先绘制拍面的外轮廓曲线，拍头位置做圆润的大弧度过渡，拍肩位置向内收窄衔接手柄，轮廓曲线的曲率连续控制在G2级别，避免曲面出现生硬的折痕；之后偏移曲面生成拍身的基板层，也就是真实球拍的木质底板部分，厚度设置为6mm，对应常规五层合板底板的厚度参数；随后在基板两侧分别叠加海绵层与橡胶面层，海绵层厚度2mm，橡胶面层厚度1.5mm，三层结构之间保留0.02mm的虚拟装配间隙，模拟实际生产中胶水粘接层的厚度空间；拍边的包边结构采用扫掠方式生成，沿着拍面外轮廓曲线扫掠矩形截面，完全包覆拍身基板的侧边，同时与两侧橡胶面层的边缘做贴合对齐，没有出现结构错位。手柄部分采用分体式建模思路，左右两个手柄片分别贴合在拍身基板的柄部延长区域，手柄片的外表面做曲面偏移，形成符合握持手感的凸起弧度，手柄末端做圆角收边，避免边缘划手。配套的乒乓球建模以标准40mm直径为基准，抽壳厚度设置为0.5mm，完全匹配现有ABS乒乓球的壁厚参数。

　　外形尺寸与安装边界方面，整个球拍模型的总长度控制在255mm，对应常规直拍的长度尺寸，拍面最宽处为150mm，拍头位置距离拍肩衔接处的长度为160mm，手柄部分长度为95mm，手柄最粗位置的截面长轴为32mm、短轴为24mm，完全符合常规成人直拍的尺寸规范。乒乓球模型直径为40mm，放置在拍面甜区位置时，球心距离拍面的高度为20mm，刚好贴合拍面橡胶层的表面，模拟球静止放置在拍面的状态。装配边界上，各层结构之间的配合公差控制在合理范围，橡胶面层与海绵层的边缘完全对齐，海绵层与基板层的边缘向内收窄1mm，为包边结构留出安装空间，包边结构的外边缘与橡胶面层的外边缘齐平，整个拍身的外轮廓没有突出的错位结构；手柄片与拍身柄部的贴合面完全重合，手柄片的内侧平面与基板侧面完全贴合，没有出现缝隙或者穿模问题。建模过程中所有的曲面都做了连续性检查，没有出现破面、重叠面的问题，各零部件的结构拆分完全对应真实球拍的生产装配流程，可直接用于后续的结构拆解演示、渲染展示或者3D打印验证，不需要额外做结构修复。
