带磁力传感的安全联锁操作装置

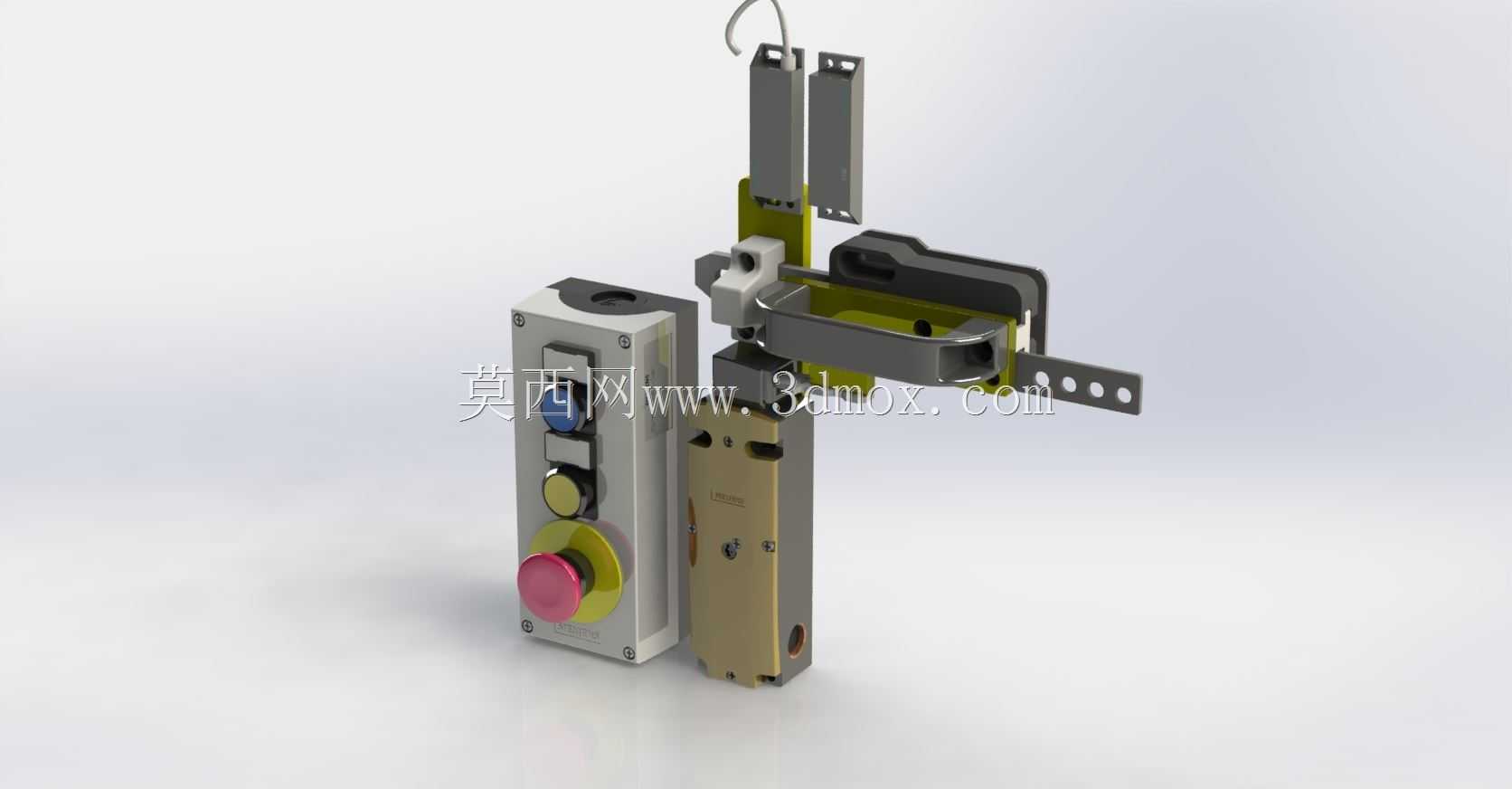

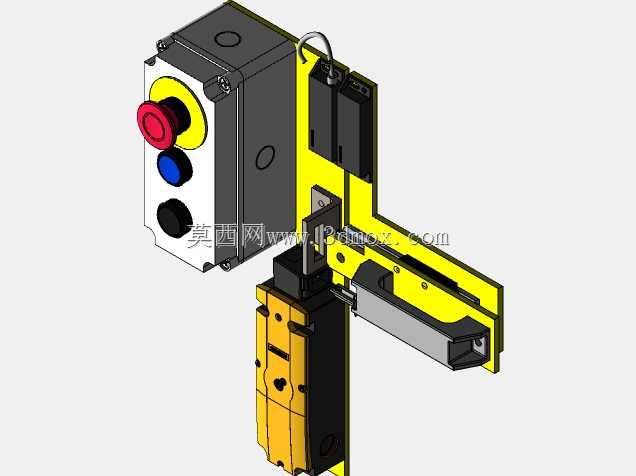

　　这套带磁力传感的安全联锁操作装置，主要应用在工业设备的安全防护门联锁场景，常见于自动化生产线、冲压设备、自动化装配工作站的防护舱门禁位置，核心作用是在防护门未完全闭合锁止的状态下，切断设备运行回路，避免操作人员误入设备运行区间引发机械伤害，是设备安全防护体系里的核心执行部件。装置整体分为操作按钮盒、磁力锁体、联锁锁扣三个核心模块，操作按钮盒集成了急停按钮、启动按钮与状态指示元件，急停按钮采用大直径蘑菇头设计，按压行程满足安全规范要求，触发后可直接切断设备动力回路，按钮盒外壳采用硬质工程塑料材质，表面做了防滑纹理处理，安装孔位预留了标准的面板安装尺寸，可直接嵌入设备防护面板或者独立安装在支架上，接线端预留了快插接口，适配工业现场常用的接线规格。

　　磁力锁体部分是装置的核心锁止与检测单元，内部集成了磁力吸合组件与磁敏传感元件，当锁扣与锁体对位贴合时，磁力组件产生足够的吸合力锁止防护门，同时磁敏元件检测到锁扣的到位信号，将安全回路导通，允许设备启动运行；当设备处于运行状态时，锁体保持吸合锁止状态，无法直接外力拉开防护门，只有当设备完成运行循环、进入安全停机状态后，锁体才会释放吸合力，允许开启防护门。联锁锁扣采用金属冲压成型工艺，安装端预留了多组调节长孔，可适配不同厚度的防护门安装需求，锁扣的对位接触面做了倒角导向设计，即使防护门关闭时存在小幅位置偏差，也能顺利导入锁体对位区间，降低现场安装调试的对位精度要求。

　　从安装边界来看，整套装置的安装空间预留需要考虑操作按钮盒的正面操作空间，按钮盒前方需要预留至少100mm的手指操作空间，避免操作时与周边结构产生干涉；锁体与锁扣的安装面需要保证平行度公差在1mm以内，否则会影响磁力吸合的稳定性与传感检测的可靠性，锁体的接线端需要预留线缆弯折空间，避免线缆过度弯折导致线芯断裂。设计过程中充分考虑了工业现场的复杂工况，锁体的传感元件做了抗电磁干扰处理，可适配车间内变频器、伺服电机等设备产生的电磁环境，避免出现误信号触发；所有外露的金属部件都做了防锈镀层处理，可适应车间内少量切削液、润滑油飞溅的使用场景，按钮盒的防护等级满足常规工业现场的防尘防泼溅要求。

　　在实际选型应用中，这套装置可直接替换传统的机械式安全门锁，相比纯机械结构的联锁装置，磁力传感的检测方式没有机械触点的磨损问题，长期使用的可靠性更高，维护周期更长；同时锁止状态的检测信号可直接接入设备的安全PLC系统，实现联锁状态的实时监控，方便设备运维人员快速排查防护门的状态异常。装置的整体结构布局紧凑，各个模块之间的连接没有冗余的结构件，安装时不需要对现有设备防护门做大幅改造，只需要按照安装孔位打孔固定即可完成装配，适配大部分现有工业设备的安全防护改造需求，也可直接配套在新生产的自动化设备上作为标准安全部件使用。
