U型槽单轮导向滑动滚轮组件结构设计

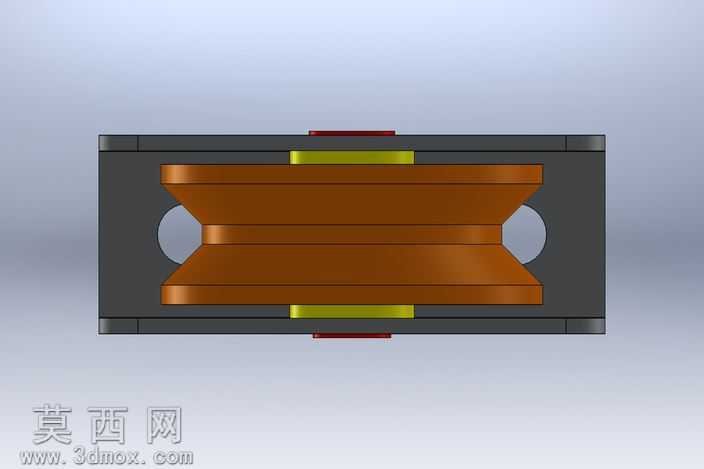

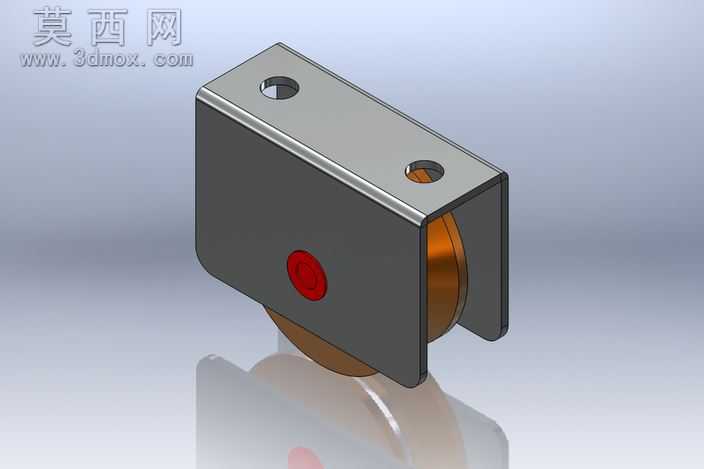

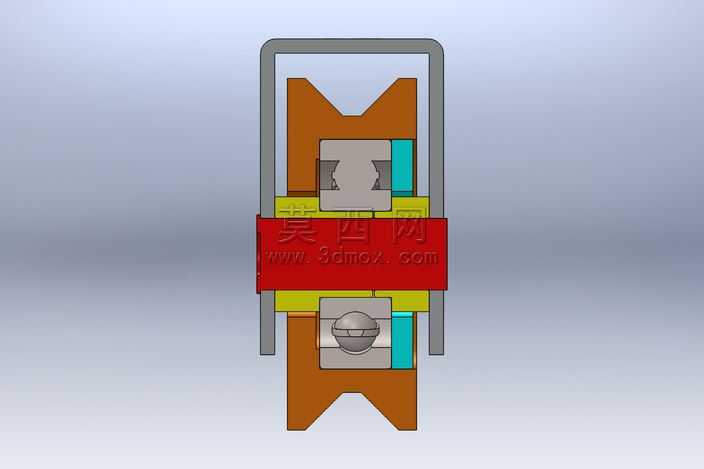

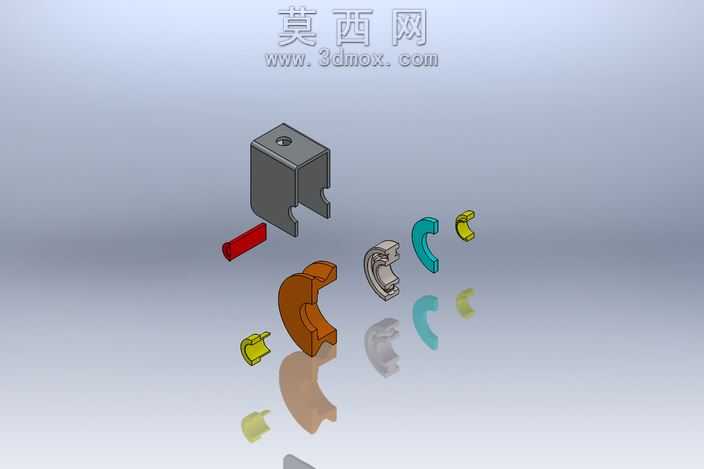

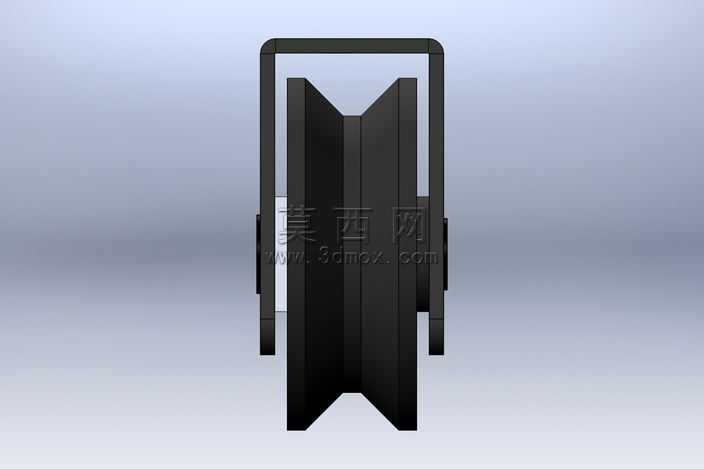

本作品为一款U型槽单轮导向滑动滚轮组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工装配公差规范，对各部件的配合间隙进行了精准设定，确保实际生产装配后滚轮转动顺滑无卡滞。整体结构由U型金属安装支架、内嵌铜质滚轮、中心固定销轴、端部红色密封端盖四个核心部分组成，建模阶段对支架的两个安装沉孔进行了同轴度、孔位间距的参数化约束，可根据不同安装场景快速调整孔位尺寸适配不同安装需求。材质渲染方面，U型支架采用哑光冷轧钢材质表现，还原金属冲压成型后的细腻磨砂质感，边缘做了微小倒角处理避免应力集中同时提升装配安全性；滚轮部分采用锡青铜材质渲染，呈现铜材特有的暖金属光泽，表面做了细微的车削纹理处理还原真实机加工质感；中心销轴采用抛光不锈钢材质，与支架、滚轮的配合面做了间隙配合的结构设计；端部红色端盖采用工程塑料材质，表面做哑光质感处理，既起到防尘密封保护内部销轴与滚轮配合面的作用，也通过色彩对比提升了组件的视觉辨识度。结构设计上，U型支架的两侧立板平行度公差控制在0.02mm以内，滚轮与两侧立板的间隙均匀，滚轮的U型槽型设计可适配圆形导轨、圆管轨道的导向滑动场景，既可以作为直线运动的导向轮使用，也可作为小型设备的移动脚轮使用，受力结构经过力学模拟验证，静态承重可达50kg以上，完全满足小型自动化设备、滑动门窗、移动工装的使用需求。建模过程中对所有部件做了可工程化的结构拆分，每个零件都可单独导出工程图用于生产加工，装配体添加了合理的运动约束，可在三维软件中直接模拟滚轮的转动、组件的直线滑动动作，方便设计者验证运动过程中是否存在干涉问题。
