两端升降式双层工装回流输送线结构

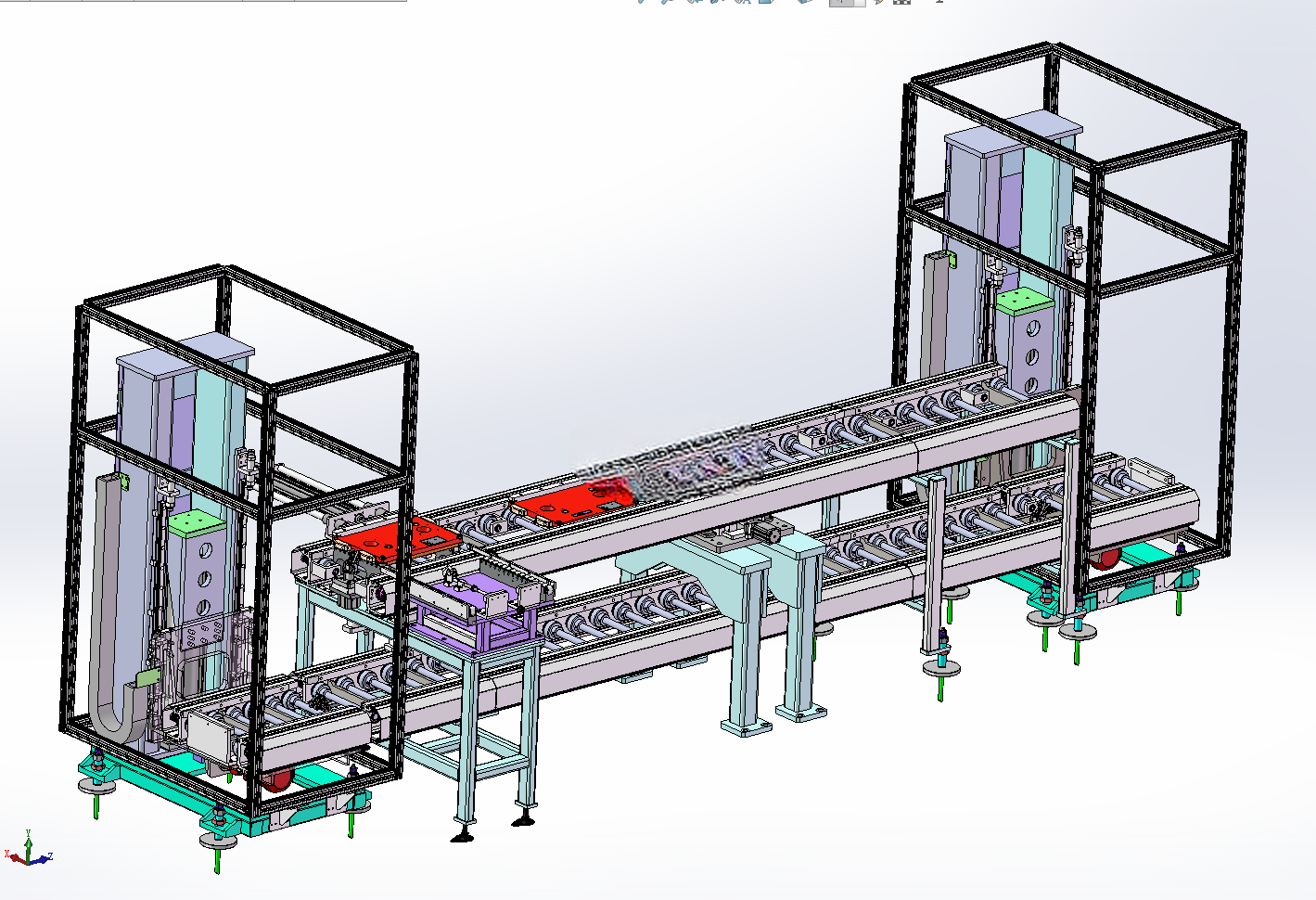

　　在3C电子、小家电装配这类节拍紧凑的产线布局里，工装板的循环回流一直是线体设计的核心痛点——单层输送往往需要额外配置空板回流的接驳机构，不仅占用车间横向空间，多段接驳的定位误差也容易累积，导致后段工位取放件的对位偏差。这套两端带升降机构的双层输送结构，就是针对这类紧凑布局场景做的方案，把上层作为带载工装的作业输送段，下层直接作为空工装的回流通道，两端的升降模组完成上下层的工装转运，不需要额外的横向接驳设备，整体线体的占地宽度能压缩近40%，很适合老车间改造或者场地受限的整线布局。

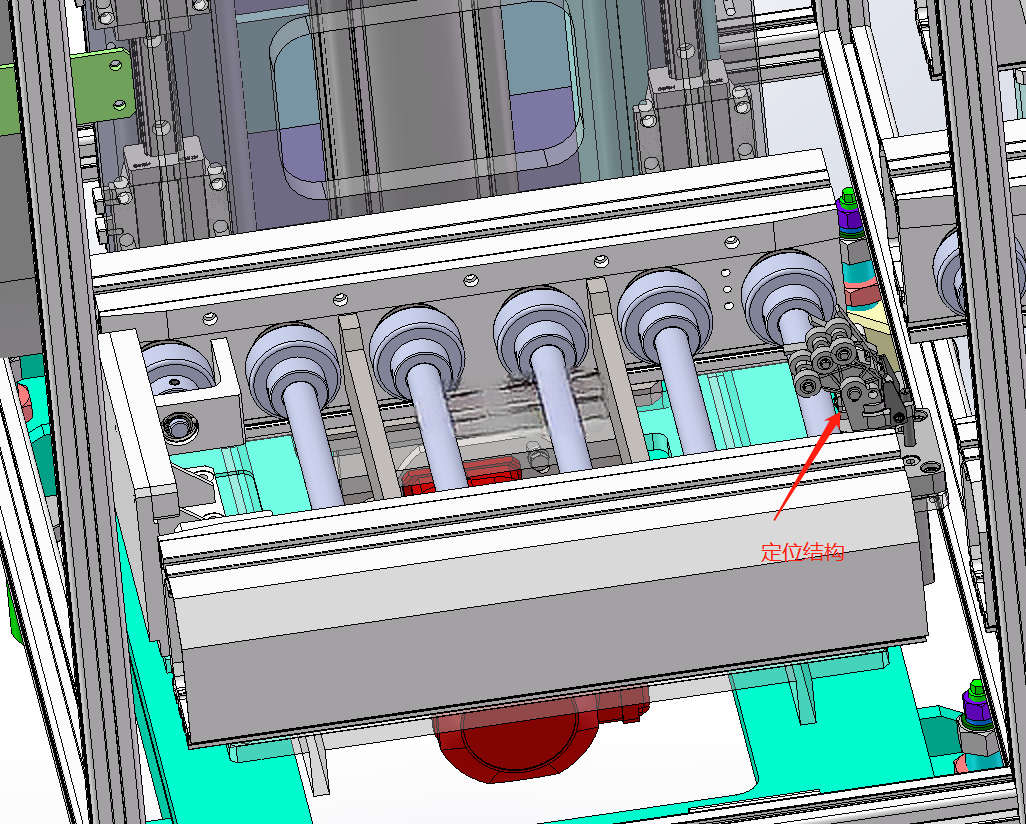

　　从实际功能逻辑来看，线体的输送动力采用伺服电机搭配同步辊筒的传动方案，相比普通的减速电机驱动，伺服的启停位置精度能控制在±0.5mm以内，配合线体上的工装定位挡停机构，能满足装配工位对工装板的重复定位要求，不需要额外增加二次定位机构就能适配自动螺丝锁付、视觉检测这类对位置精度要求高的工序。两端的升降单元没有采用复杂的伺服电缸方案，而是用标准气缸搭配线性滑轨的组合，气缸的行程刚好匹配上下层输送面的高度差，滑轨承担升降过程中的侧向负载与导向作用，这种结构的成本只有伺服升降方案的三分之一，而且维护难度低，普通的设备运维人员就能完成气缸密封件更换、滑轨润滑这类常规保养，适合大规模量产的产线长期使用。

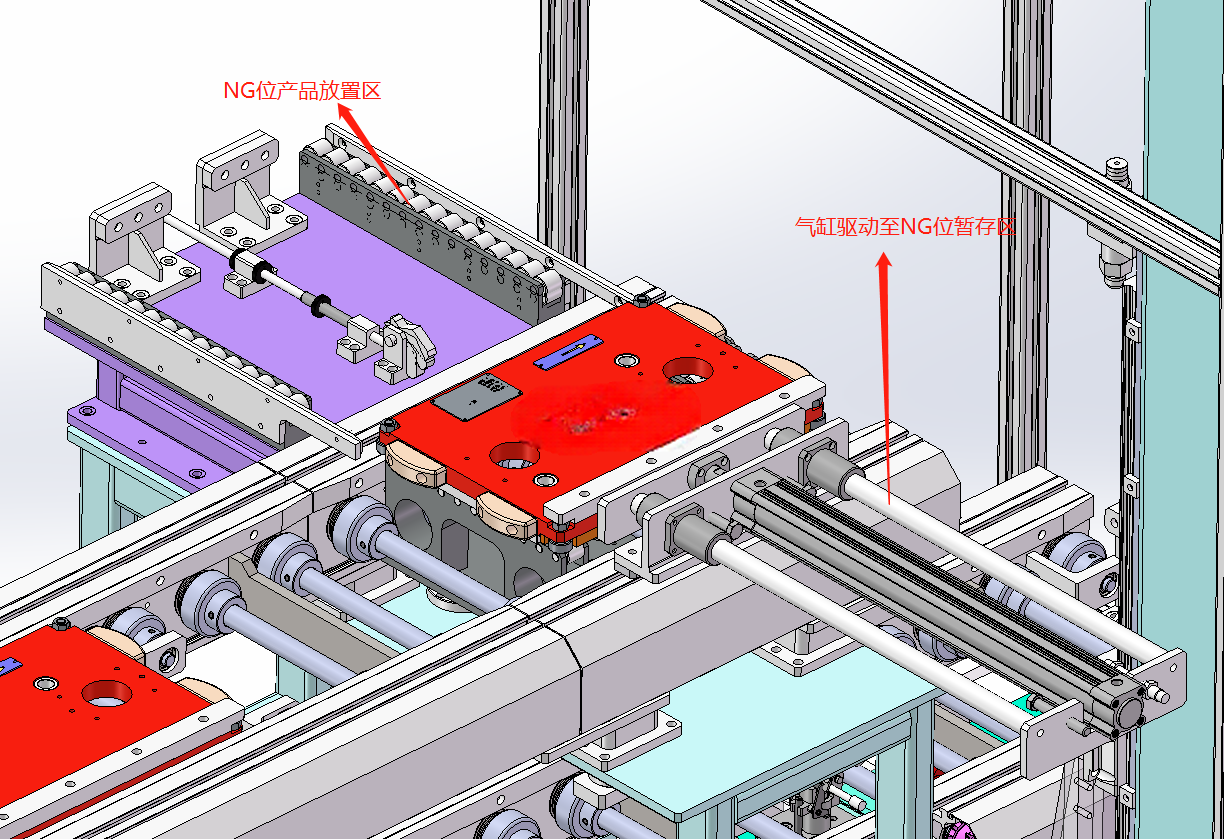

　　线体上专门设置了NG位产品放置区与气缸驱动的NG位暂存机构，这部分设计是贴合实际生产的不良品处理逻辑：当检测工位判定工装板上的产品不合格时，不需要把整个工装板剔出线体，只需要通过暂存机构把不良品转移到旁侧的NG放置区，工装板可以继续顺着线体流到下层回流，不会因为单个不良品导致整段线体停线，也避免了不良品混入合格产品流向下游工序。NG暂存机构的驱动气缸带磁环开关，能实时反馈暂存台的伸出与缩回位置，和线体的主控PLC做信号交互，只有当暂存台完全退回到位时，输送线才会启动运行，避免机械干涉。

　　做这套结构的三维设计时，首先要明确的是安装边界尺寸：线体的总高度要适配现场作业人员的操作高度，上层输送面的高度一般设置在850mm-900mm之间，符合人工站立操作的人机工程学要求，下层回流面的高度要预留出至少200mm的地面间隙，方便布置线槽、气源管路以及日常的地面清洁。线体的主体框架采用工业铝型材搭建，不需要焊接加工，所有连接部位都用标准角码与螺栓紧固，后期如果需要调整线体长度或者增减工位，只需要拆解对应段的铝型材就能完成改造，灵活性比焊接框架高很多。输送辊道的间距要根据工装板的尺寸做匹配，保证工装板在输送过程中至少有三根辊筒同时接触支撑，避免工装板出现翘曲、卡滞的问题。

　　设计升降单元的时候，要重点核算气缸的负载能力，除了工装板本身的重量，还要把工装板上承载的产品重量、定位机构的附加重量都算进去，气缸的理论输出力要留1.5倍以上的安全系数，避免长期使用后气缸出力不足导致升降卡滞。滑轨的选型要考虑侧向力矩，因为升降过程中工装板的重心不一定完全在升降台的中心，偏载产生的力矩要由滑轨承担，所以要选用带预压的线性滑轨，消除升降过程中的晃动间隙，保证工装板升降到位后和上下层输送面的平齐度误差控制在1mm以内，避免工装板转移的时候出现卡边。

　　另外，线体的两端升降位置都设置了到位检测传感器，当工装板完全进入升降台后，传感器才会给PLC发送信号触发升降动作，避免工装板还没完全到位就启动升降导致设备碰撞。NG放置区的尺寸要根据常见的不良品暂存数量设计，一般能容纳5-8件不良品就可以满足单班次的生产需求，不需要操作人员频繁清理，减少人工干预的频次。整个线体的气源管路与传感器线缆都内置在铝型材的槽内，外侧用线槽盖板遮挡，外观整洁的同时也能避免管路线缆被工装板剐蹭损坏，降低设备的故障概率。
