带预埋锚栓配筋的混凝土基座结构设计

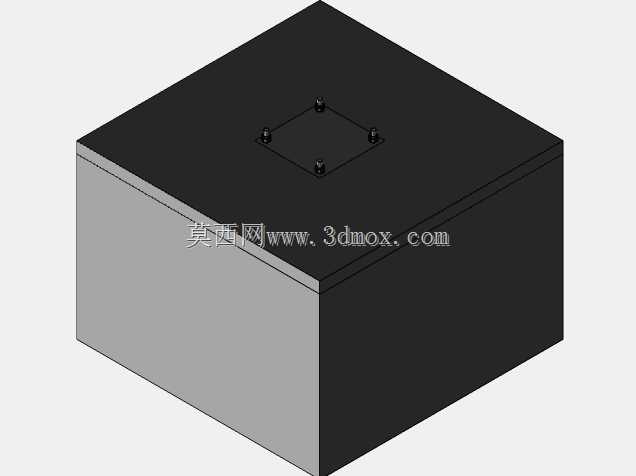

　　这类配筋混凝土基座，常应用在天篷屋顶支撑、小型构筑物立柱固定、轻型设备安装定位等场景中，核心作用是承接上部结构传递的竖向荷载与水平剪力，通过自身大质量与地基的接触摩擦力，将上部载荷均匀扩散到下方持力层，避免上部结构出现不均匀沉降、侧向滑移或者长期使用后的偏移问题，是小型户外构筑物、轻型落地设备安装环节中不可或缺的下部承载结构。

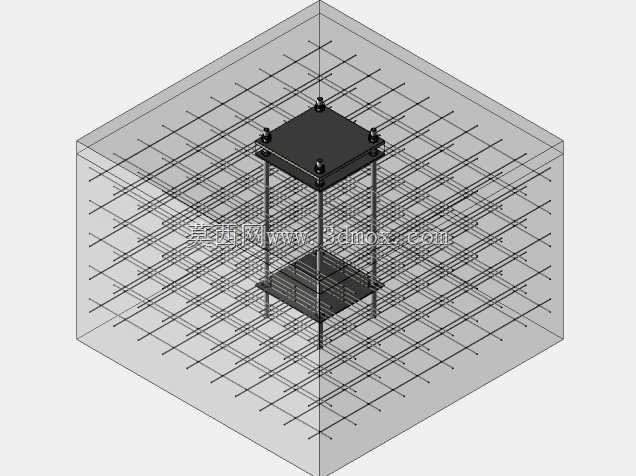

　　从结构设计逻辑来看，整个基座采用长方体素混凝土内嵌钢筋网的结构形式，内部纵横双向排布的钢筋网片，主要作用是提升混凝土整体的抗剪、抗弯性能，抵消混凝土硬化过程中的收缩应力，同时承受上部载荷传递过程中产生的拉应力，避免混凝土基座在长期载荷作用下出现开裂、崩角等失效问题。钢筋网片的排布间距、钢筋直径选取，需要匹配上部结构的总重量、当地风载荷、地震设防烈度等参数做对应调整，常规小型天篷立柱配套的基座，钢筋网片多采用双向等间距排布，上下层网片之间通过竖向拉结筋固定位置，保证混凝土浇筑过程中钢筋不会出现移位、上浮的问题。

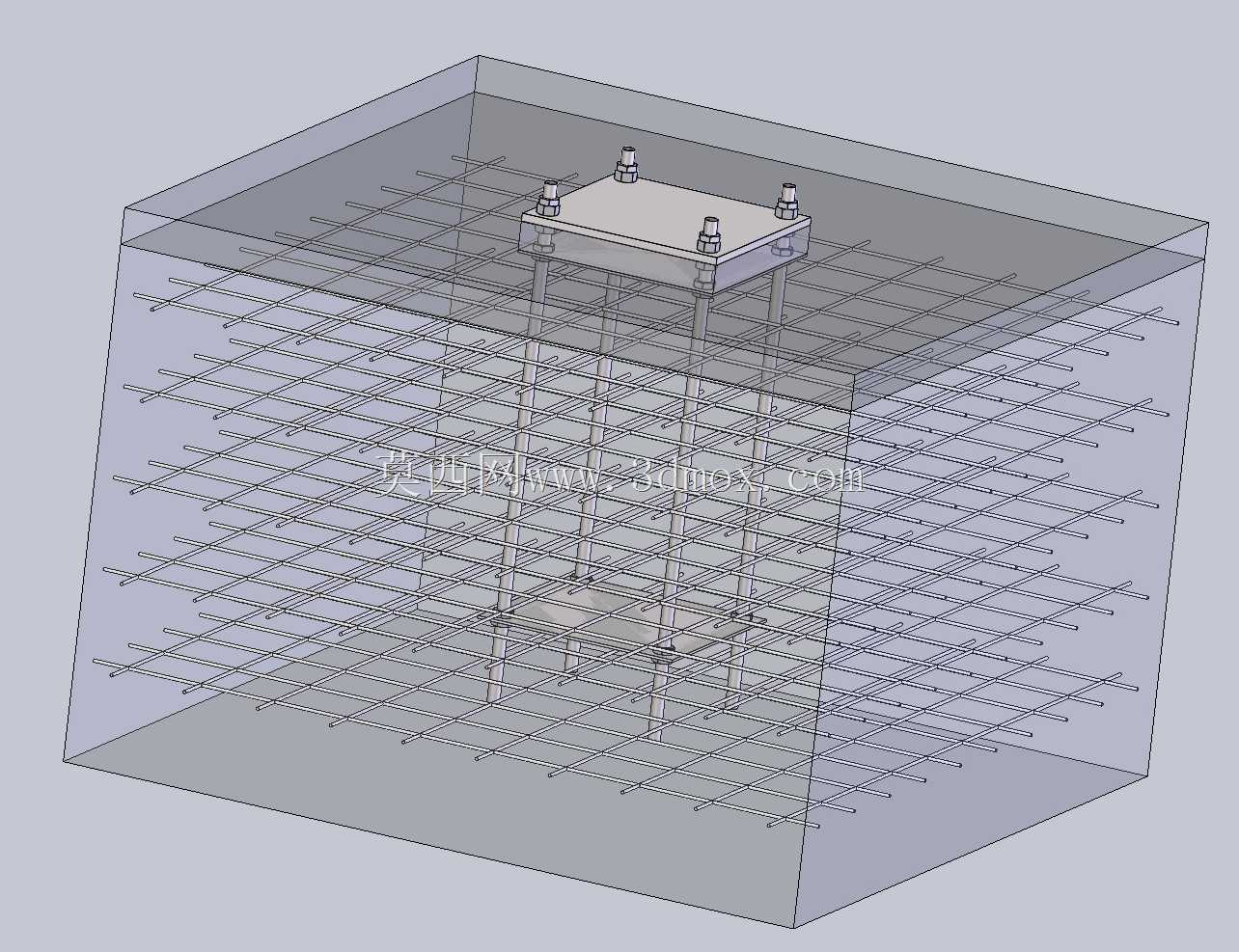

　　基座上部的预埋锚栓组件，是连接上部结构与混凝土基座的核心传力部件，锚栓下端设置弯钩或者锚固板，埋入混凝土内部足够深度，保证锚栓与混凝土之间有足够的握裹力，不会在上部结构拉拔力作用下出现拔出失效。锚栓上部伸出混凝土顶面的长度，需要匹配上部立柱底板的厚度、螺母厚度、防松垫片厚度预留足够的调节余量，安装时可以通过螺母微调上部立柱的水平度与标高，调整到位后再做二次灌浆或者锁紧固定，保证上部结构的安装精度。

　　从安装边界来看，这类混凝土基座的外形尺寸需要根据上部立柱底板尺寸、地基承载力做对应核算，常规小型应用场景下基座平面尺寸每边比上部立柱底板宽出100-150mm，基座厚度根据埋深要求、冻土层厚度确定，多数户外场景下基座埋深需要超过当地冻土层厚度，避免冬季土壤冻胀导致基座抬升移位。基座浇筑前需要先将下方地基土夯实，必要时铺垫碎石垫层提升地基承载力，浇筑过程中需要保证锚栓位置的定位精度，锚栓之间的中心距偏差需要控制在安装允许范围内，避免后期上部立柱底板无法顺利穿入锚栓。

　　在实际建模过程中，需要重点关注钢筋网片的排布逻辑，保证纵横钢筋的避让关系符合现场施工的实际排布方式，锚栓的埋入深度、伸出长度、定位尺寸需要和上部连接件的安装孔位完全匹配，混凝土实体建模时需要预留锚栓的安装孔洞或者直接将锚栓作为嵌入件处理，还原实际施工中预埋件与混凝土的结合状态。这类基座的结构设计看似简单，但直接关系到上部结构的长期使用稳定性，设计时需要避免出现钢筋保护层厚度不足、锚栓埋深不够、基座尺寸过小导致地基压应力超标等常见问题，保证结构在全生命周期内的承载可靠性。
