半导体后道封装自动贴片成型设备结构

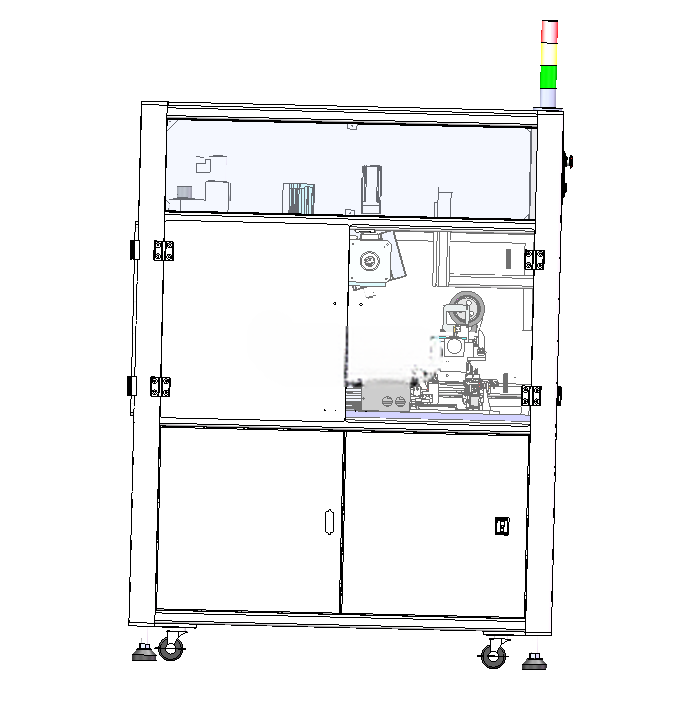

　　这套设备主要面向半导体集成电路后道封装工序的中片式元器件贴装作业场景，覆盖点胶、沾胶、粘片、贴片、晶圆贴片、倒封装、GaAs器件贴片等多类工艺环节，是封测产线中实现芯片与基板高精度键合前置工序的核心执行单元。从产线布局的安装边界来看，设备采用立式柜式集成结构，底部配置可调支撑脚轮，整机占地宽度控制在800mm区间，深度900mm左右，整体高度不超过1800mm，可直接适配标准千级洁净车间的设备排布间距，无需额外改造厂房地基，侧边预留的维护开门距离仅需600mm即可满足日常检修、耗材更换的操作空间，顶部三色警示灯的安装高度不会与车间常规吊顶的FFU送风单元产生干涉，进线口、气路接口全部布置在设备后侧底部，对接产线桥架的布线走管无需额外做弯头转接。

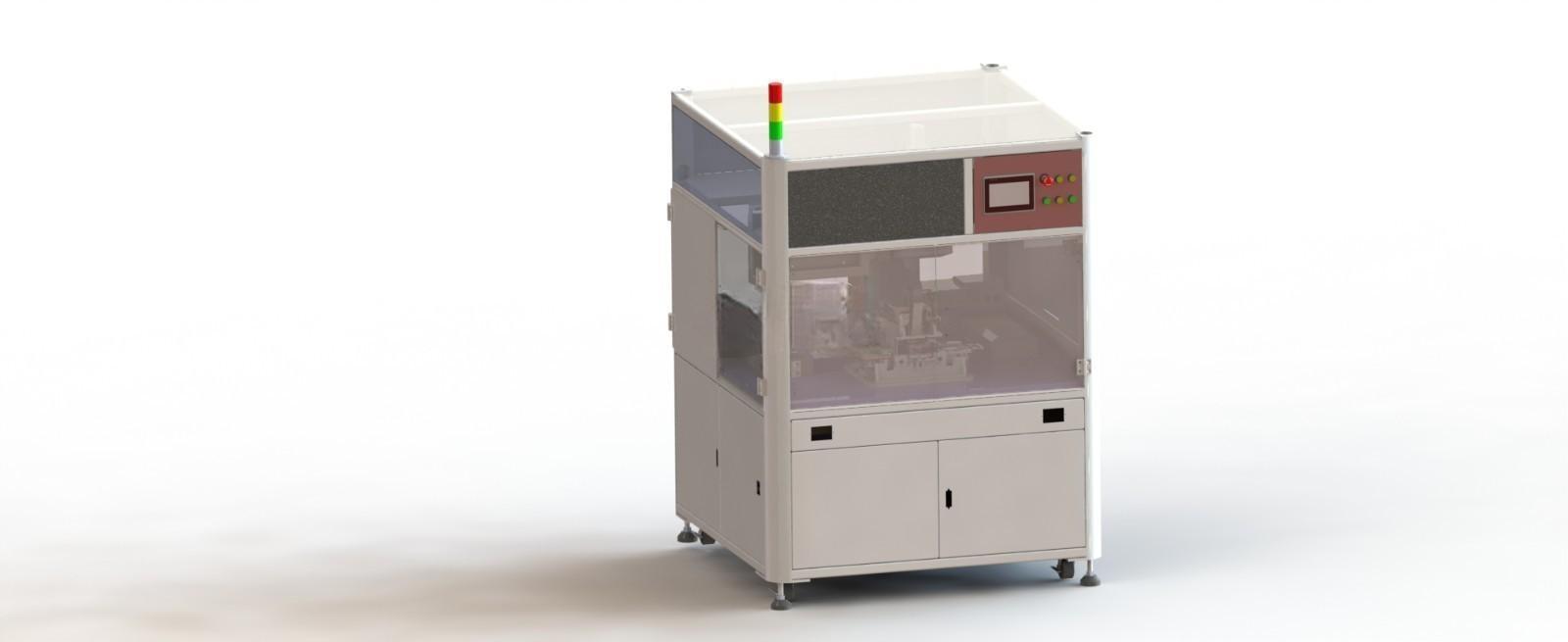

　　在功能设计上，设备核心搭载精密磁悬浮运动平台，摒弃了传统丝杆传动存在的反向间隙、磨损累积问题，主运动轴X、Y轴全部配置高解析度直线编码器，全闭环控制下的定位精度可以达到0.2μm级别，能够满足高速、精密、亚微米级的贴装定位需求，针对不同规格的芯片、晶圆片，平台可实现0.01度分辨率的360度旋转调整，覆盖组装过程中任意角度的芯片贴装需求，贴装压力可通过力控模块做闭环调节，避免压力过大损伤芯片衬底、或是压力不足导致粘接强度不达标的问题。设备的上半部分为透明防护围板构成的工艺作业腔，既可以观察内部运行状态，也能隔绝外界粉尘污染工艺区域，操作面板集成在腔体右侧正面，触控屏旁布置实体急停、启动、复位按钮，符合车间一线操作人员的操作习惯；下半部分为电气与气路元件安装柜，双开门结构方便检修内部的阀组、驱动器、控制器等元件，柜内预留了充足的走线槽与元件安装位，可根据不同客户的工艺需求增配等离子清洗、视觉对位、胶量检测等扩展模块。

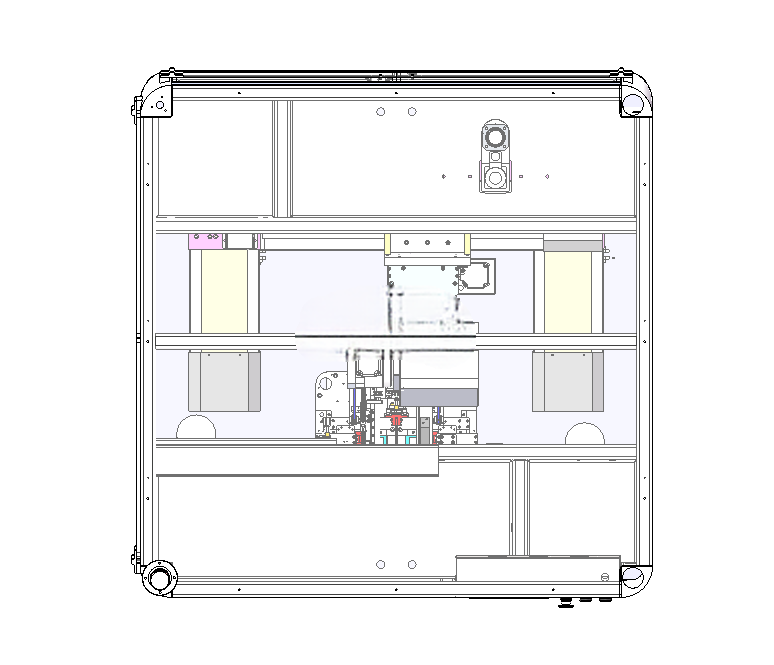

　　从结构设计思路来看，整机框架采用标准铝型材拼接加钣金封板的组合形式，兼顾结构刚性与轻量化需求，框架拼接处全部采用定位销加螺栓锁紧的连接方式，避免长期运行产生的振动导致框架形变影响运动精度；磁悬浮导轨的安装基面做了整体铣平加工，平面度控制在0.02mm以内，保证导轨安装后直线度满足运动精度要求，所有运动线缆都采用高柔性拖链收纳，拖链弯曲半径满足线缆最小弯曲半径要求，长期往复运动不会出现线缆折损、信号中断的问题。工艺执行端的模块化设计思路，让点胶头、吸嘴、贴片头可以快速更换，适配不同尺寸的元器件贴装需求，无需对整机结构做大规模改动，视觉对位系统的安装支架预留了多组调节腰孔，可根据不同产品的视野需求调整相机安装高度与角度。

　　在实际产线应用中，该设备可直接对接上游的晶圆上料机构、点胶预处理工位，下游可连通固化炉、检测工位，组成完整的后道封装产线，设备的运行节拍可根据不同工艺要求做参数调整，在保证贴装精度的前提下匹配整条产线的生产节奏，磁悬浮运动结构无接触无摩擦的特性，相比传统传动结构大幅降低了日常维护的频次，不需要定期加注润滑脂、更换磨损的丝杆螺母，减少了设备停机维护的时间，适配半导体封测车间24小时连续运行的生产需求。设备的安全防护设计覆盖了全运行流程，防护门打开时设备会自动切断运动轴的动力输出，避免人员误触运动部件产生安全隐患，三色警示灯可直观反馈设备运行、待机、故障的不同状态，方便现场操作人员快速识别设备工况。
