薄料过胶后自动压平整平设备结构

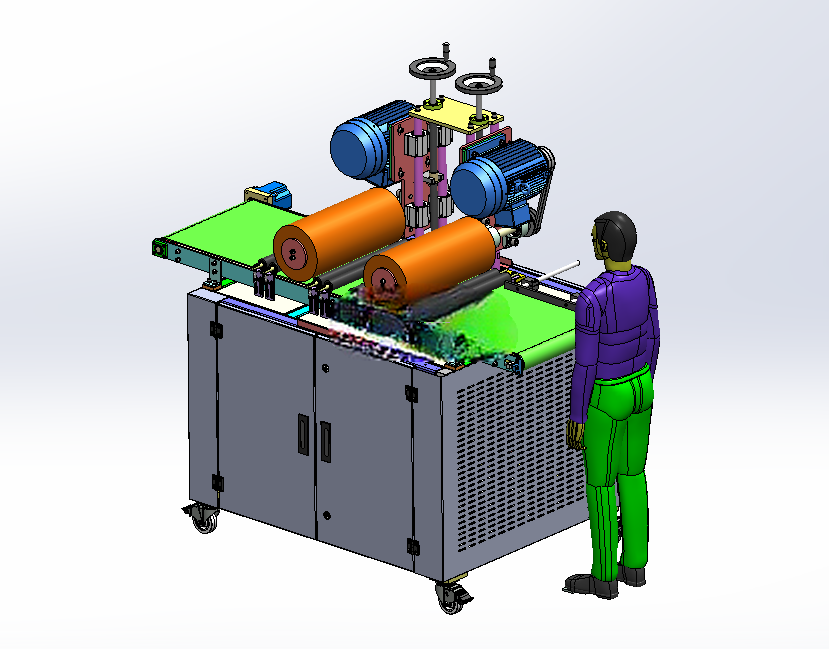

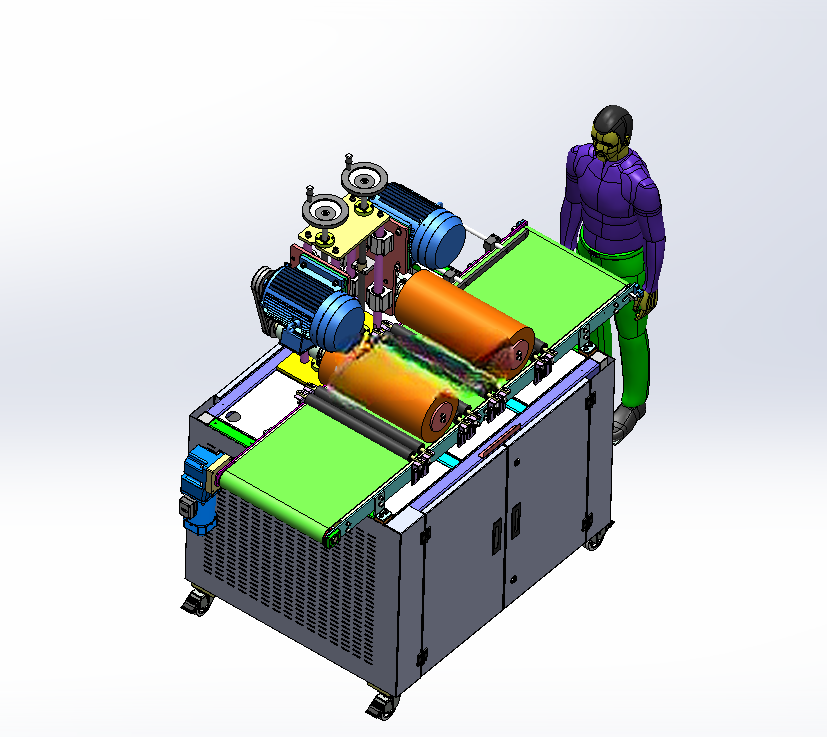

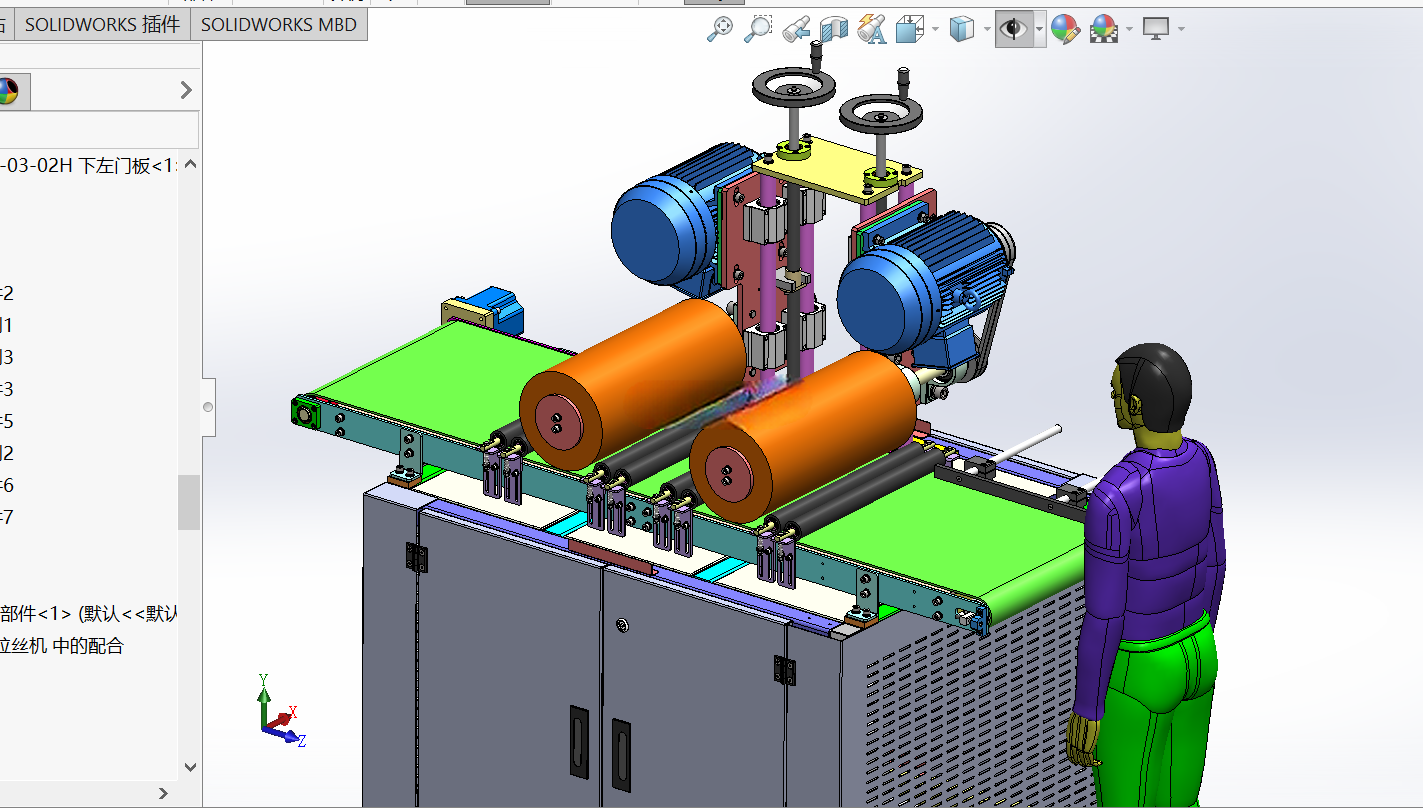

　　在包装印刷、皮具加工、纸品深加工的生产环节里，薄纸、皮革、瓦楞纸完成涂胶工序后，很容易因为胶层收缩、基材应力释放出现翘曲、鼓包、层间贴合不牢的问题，以往这类工序多靠人工持刮板刮平或者简易压辊手动过料，不仅压合力度不均匀，容易出现局部脱胶、基材压痕过深的次品，生产效率也很难匹配前端涂胶设备的连续出料节奏，这款自动压平设备就是针对这类工序痛点做的结构设计。从整机布局来看，设备采用一体式柜式机架作为承载主体，底部预留可调脚轮与支撑脚安装位，既方便车间内转线移位，也能在固定工位时调平保证辊组平行度，机架下部做了格栅式散热开口，给内置的传动、电控部件预留通风散热空间，两侧设置对开检修门，日常维护时不用拆解上部工作组件就能触及内部传动链。进料端与出料端都配置了绿色防滑皮带输送台，皮带面和压辊组的下辊面保持同一水平高度，进料端皮带长度预留了人工上料或者对接前端涂胶设备出料口的安装余量，出料端皮带长度足够承接压合完成的工件，避免工件刚出压辊就下坠弯折。压合执行部分采用上下平行排布的双组压辊结构，上辊外层包覆橙色弹性耐磨胶层，既能保证对不同厚度基材的贴合度，也不会在皮革、薄纸表面压出硬辊的金属压痕，下辊采用金属辊面做动平衡处理，保证高速运转时不会出现跳动。

　　压辊的间隙调节采用两侧同步丝杆调节结构，调节手轮设置在设备上部操作侧，转动手轮时可以同步调整两端压辊间隙，避免单边间隙偏差导致的工件走偏、压合力度不均问题，针对不同厚度的瓦楞纸、皮革、薄纸，可以根据工艺要求调整压合间隙，保证压合后胶层充分铺展，同时不会把瓦楞纸的楞型压溃。动力部分采用两台卧式减速电机分别驱动上下压辊，通过链传动保证上下辊线速度完全同步，不会因为辊速差擦伤工件表面，输送皮带的动力从下辊轴端通过同步带引出，保证输送速度和压辊进给速度完全匹配，避免工件在输送段出现堆料、拉扯的问题。设备上部还配置了两组压合压力微调组件，针对局部需要加大压合力的工艺场景，可以微调对应位置的压辊下压力度，不需要整体调整间隙就能适配局部压合需求。

　　从安装边界来看，整机的操作侧预留了足够的人工操作空间，非操作侧可以靠墙放置，进料方向可以根据车间流水线布局调整左右方向，不需要改动主体结构就能适配不同的流水线走向，设备的总高度控制在成人操作舒适区间，日常调整间隙、清理辊面的时候不需要登高作业。在功能设计上，这款设备除了基础的压平功能，还集成了压紧、整形的作用，工件通过压辊组的时候，胶层在均匀压力下充分浸润粘接面，把涂胶时裹入的气泡完全挤出，同时把基材因为涂胶吸水产生的翘曲完全整平，压合完成的工件可以直接进入下一道裁切或者堆叠工序，不需要额外放置等待胶层应力释放，能大幅缩短工序间的等待时间。

　　从结构设计的细节来看，所有传动部件都设置了安全防护罩，皮带、链条的传动位置都做了全包覆处理，避免操作时衣物、工具卷入，压辊进料端设置了安全挡边，防止操作人员的手误入压辊间隙。机架的焊接位置都做了去应力处理，长时间满负荷运行也不会出现机架变形导致的辊组平行度偏差，压辊的轴承座采用可调式安装结构，长期使用出现磨损后可以快速调整间隙或者更换轴承，不需要整体拆解辊组。针对不同材质的加工需求，设备的压辊胶层可以根据加工材质更换不同硬度的胶料，比如加工较硬的瓦楞纸时可以选用硬度稍高的胶层，加工软质皮革时可以选用硬度更低的胶层，保证压合效果的同时不会损伤工件表面。输送皮带采用耐胶、耐磨的材质，日常生产中溅到的胶水可以直接用溶剂擦拭清理，不会因为胶水粘附导致皮带表面凹凸不平影响进料平整度。
