台式连续自动贴标作业机构结构设计

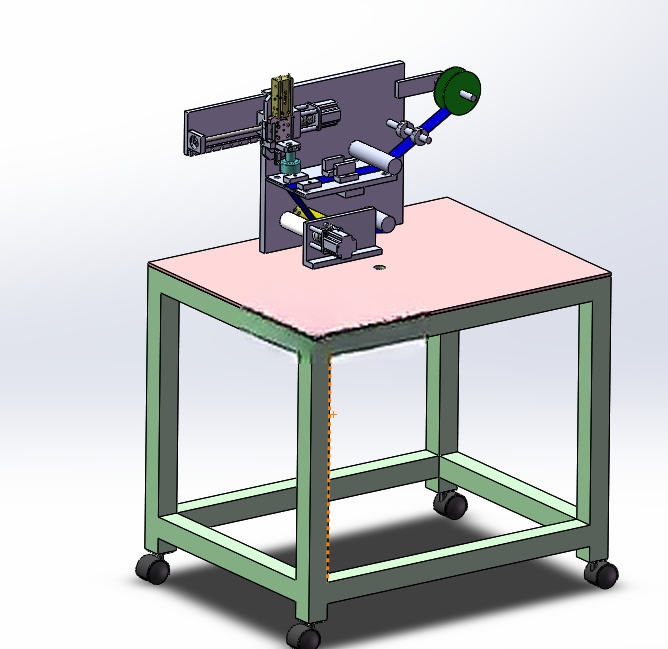

　　这套台式贴标作业机构，主要面向中小批量生产场景的平面类工件贴标需求，常见于电子零配件、小型五金件、包装辅材的产线末端或离线工位，适配宽度在20-100mm区间的卷装不干胶标签，可完成标签自动剥离、对位贴合、压附的全流程动作，无需人工反复取放标签，能有效降低人工贴标的对位偏差、褶皱、气泡等不良问题。从整体安装边界来看，设备主体搭载在带脚轮的方管焊接台架上，台架台面尺寸约为800mm*600mm，整体高度控制在1100mm左右，底部脚轮带刹车结构，既可以根据产线布局灵活移位，也能在作业时锁定位置避免晃动，台架下方预留了充足的电气元件安装空间，不会额外占用台面操作区域。

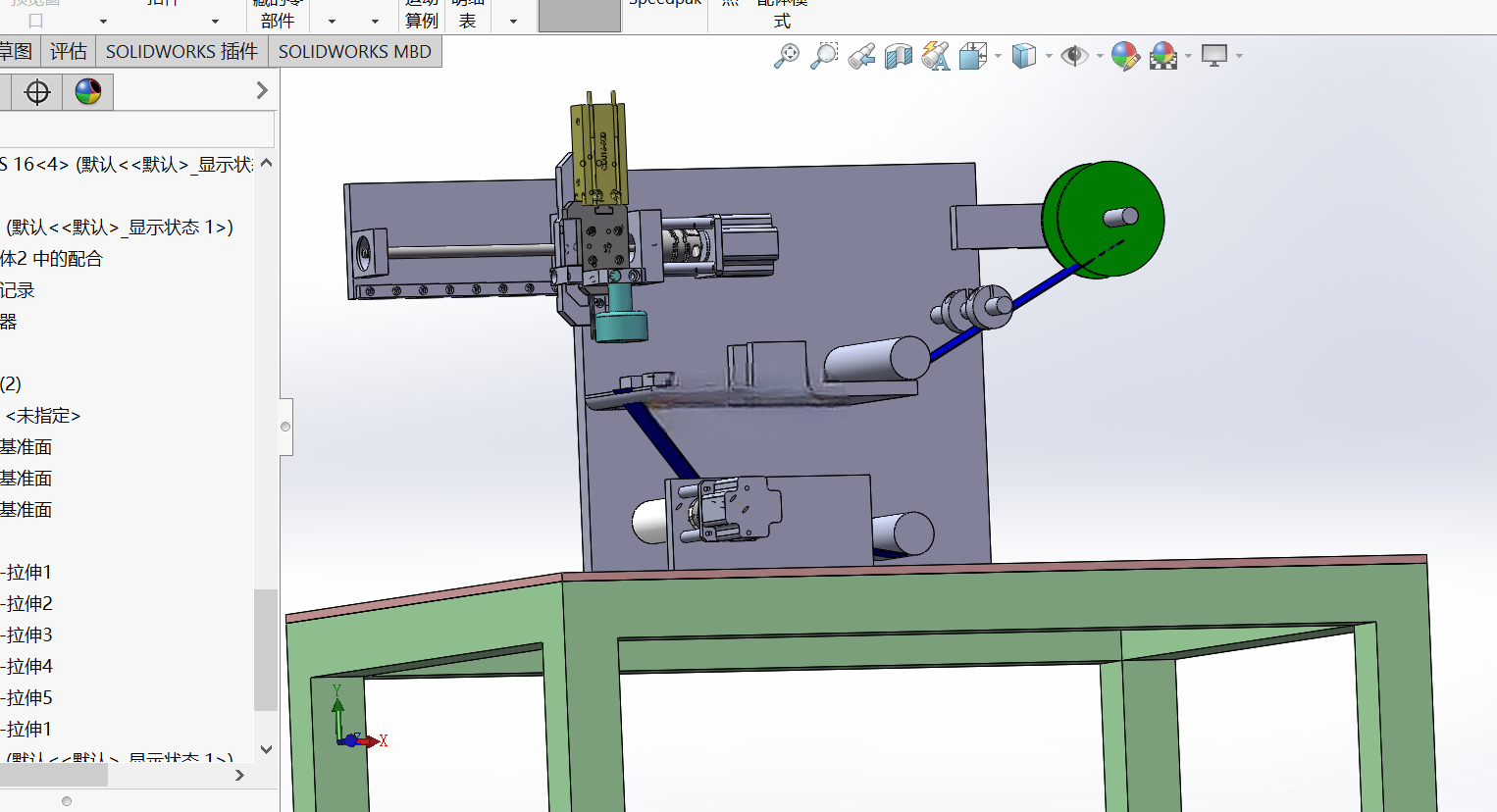

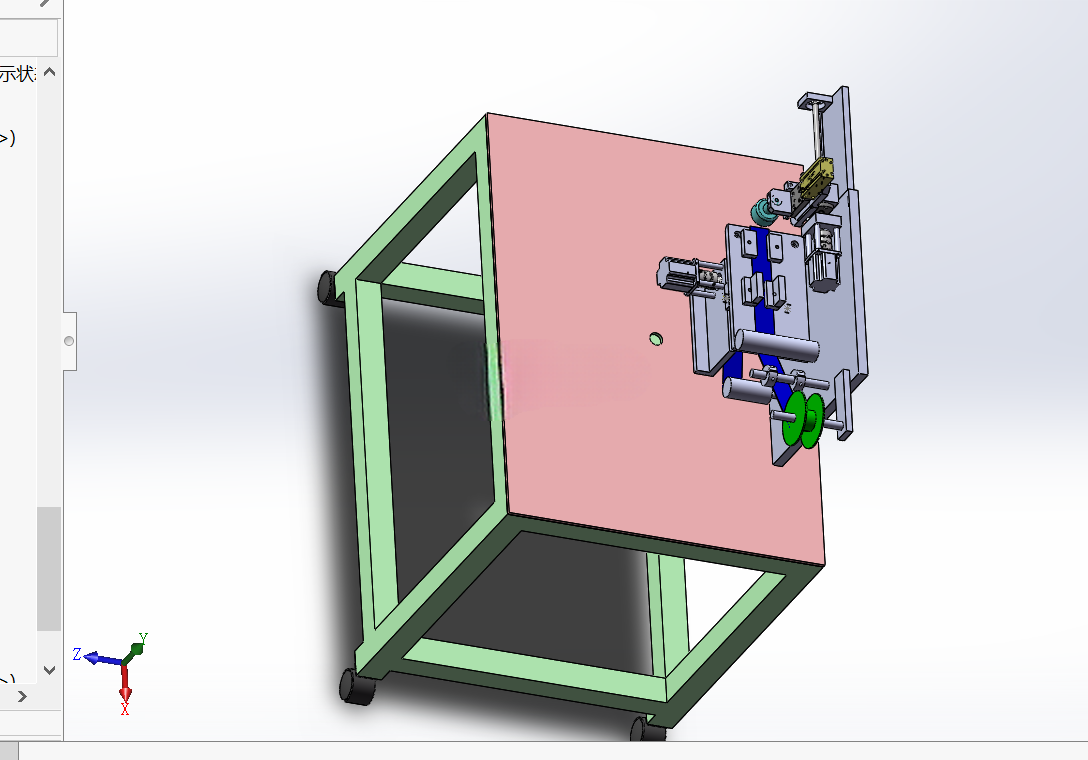

　　设计过程中优先考虑了小空间部署的需求，将标签料卷安装座、剥离导辊、牵引辊组集中布置在台面后侧的立板组件上，贴标执行滑台采用水平悬臂结构布置在立板前侧，作业时工件放置在台面中部的定位工装区域即可，操作人员无需探身即可完成上下料动作，符合单人作业的人机工程尺寸要求。功能实现逻辑上，标签带从料卷引出后，依次经过张紧导辊、检测传感器、剥离刀口，牵引辊组通过间歇转动带动标签带走料，当标签底纸经过剥离刀口时，刚性标签会因为底纸的锐角转向与底纸分离，此时水平布置的贴标滑台带动真空吸头下行，吸住分离后的标签后移动到工件贴标位置，下压完成贴附后复位，等待下一个贴标循环，整套动作通过传感器触发，可适配不同长度的标签规格，调整导辊位置和滑台行程即可兼容不同尺寸的工件。

　　结构设计上，所有导辊都采用了带轴承的光轴结构，转动阻力小，不会出现标签带走料卡顿的问题，标签张紧结构采用重力式张紧摆杆，无需频繁调整张紧力就能适配不同厚度的标签底纸，贴标头的下压行程设置了硬限位，避免下压压力过大压伤工件表面，真空吸头采用快换结构，可根据标签的外形尺寸更换不同规格的吸嘴，减少换型调整的时间。考虑到现场使用的维护需求，所有传动辊的安装座都采用了外露式螺栓固定，更换磨损的辊件或者清理胶渍时不需要拆解整个立板组件，标签料卷的安装轴采用快拆式卡箍结构，更换标签卷时只需要扳动卡箍即可取下料卷挡圈，无需额外工具。

　　设备的执行动作全部采用气动驱动搭配直线导轨导向，相比纯电机驱动的结构，整体制造成本更低，动作响应速度更快，适合对贴标节拍要求在每分钟20-30件的中小产能场景，不会出现过度设计带来的成本浪费。在对位精度控制上，贴标滑台的行程两端都设置了缓冲限位，减少滑台启停时的冲击震动，标签剥离位置设置了光纤传感器，能够精准识别标签的间隙位置，保证每次标签剥离的伸出长度一致，贴标位置的重复精度可以控制在±0.5mm以内，满足绝大多数普通工件的贴标精度要求。台架的方管连接处都采用了满焊后打磨处理，整体刚性充足，贴标头下压时不会出现台面晃动的问题，台面采用电木板材质，表面平整耐磨，不会刮伤工件表面，也方便清理作业过程中掉落的标签边角和胶渍。这套机构没有集成复杂的工件输送结构，属于半自动化的台式作业设备，既可以单独作为离线工位使用，也可以通过简单改造对接小型输送线，实现全自动化的在线贴标作业，整体结构没有复杂的定制加工件，绝大多数零部件都可以采用标准件组装，加工和装配难度低，适合小型加工厂自行组装调试，后期维护的配件采购成本也相对较低。
