双槽带轴滑轮组传动结构设计

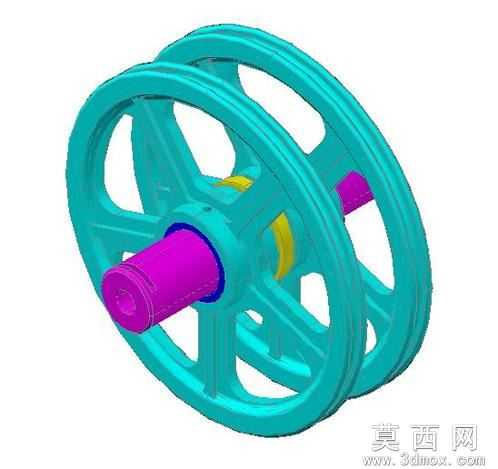

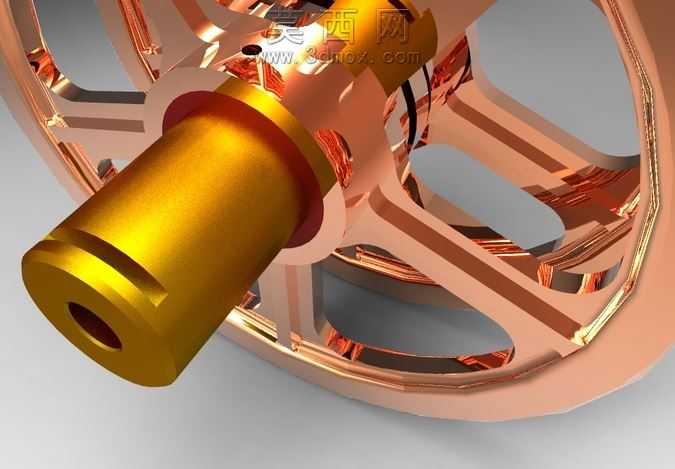

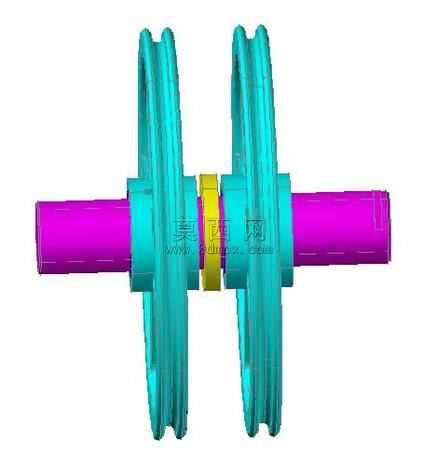

该作品为双槽带轴滑轮组的三维结构设计，整体采用同轴对称布局，核心由一根贯通式传动轴、两个对称布置的双槽滑轮以及中间定位隔套组成。建模阶段首先完成传动轴的参数化绘制，根据传动载荷需求确定轴径尺寸，轴身预留滑轮安装定位轴肩，两端做适配装配的倒角处理，保证轴类零件的加工工艺合理性。两个滑轮采用完全一致的参数化建模逻辑，轮体设计为双绳槽结构，绳槽圆弧半径适配常用传动绳索直径，轮缘做圆角过渡避免应力集中，轮毂部分设计与传动轴过盈配合的安装孔，保证传动过程中轮体与轴的同步转动。中间的黄色隔套为定位零件，建模时严格匹配轴肩与滑轮端面的间距尺寸，套设于两根滑轮之间的轴段上，实现两个滑轮的轴向定位，防止传动过程中滑轮发生轴向窜动。材质渲染阶段，传动轴选用亮紫色金属质感材质，模拟调质处理后的合金钢轴类零件表面效果，滑轮主体选用青蓝色工程塑料质感材质，适配轻载传动场景下的耐磨、减重需求，中间隔套选用黄色金属材质，区分不同功能零件的同时，清晰展示装配层级关系。结构设计上充分考虑装配合理性，所有配合面均预留合理公差，滑轮与轴的配合选用基孔制过渡配合，既保证传动同步性又便于后期拆装维护；双槽滑轮的设计可同时适配两组传动绳索，实现单轴双路动力传输，可应用于轻载提升、横向移送等多种传动场景。整体建模过程严格遵循机械设计规范，所有特征参数均可直接导出用于工程图纸绘制，装配关系完全符合实际机械装配逻辑，无干涉、无冗余特征，渲染效果清晰区分不同零件的功能与材质，直观展示该滑轮组的整体结构与工作原理。
