汽车天窗GPA修边打磨专用工作站

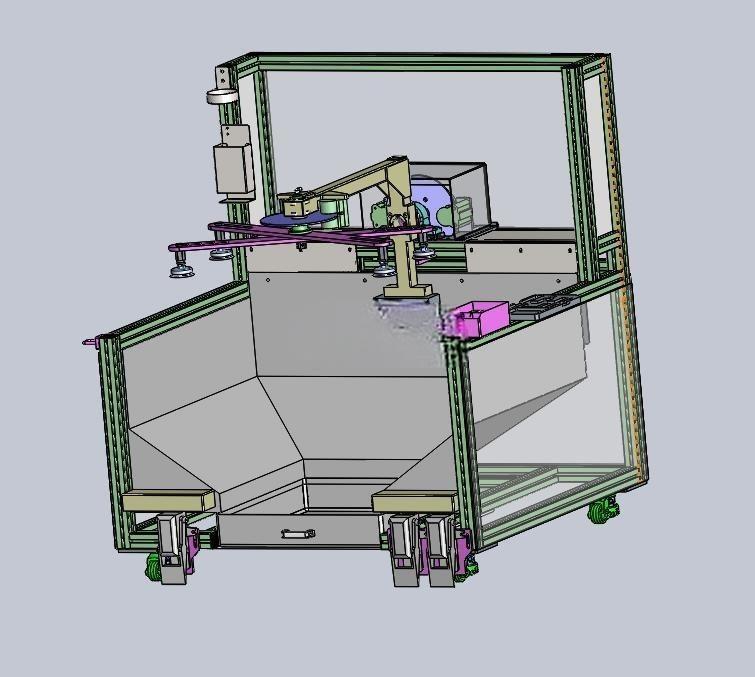

　　这套设备主要面向汽车零部件生产环节的天窗玻璃后处理工序，适配汽车天窗GPA部件的修边、打磨加工作业需求，解决传统人工处理玻璃边缘精度差、一致性不足、作业过程碎屑飞溅难管控的痛点，可直接嵌入天窗总成生产线的玻璃精加工工位，衔接上游玻璃成型工序与下游总成装配工序，减少工序间的物料周转距离。设备主体框架采用加厚铝型材搭建，这类型材的拼接精度高、后期改造成本低，无需焊接作业就能保证整体框架的刚性，满足打磨作业过程中设备不出现明显晃动的要求；后侧与左右侧的透明耐酒精有机玻璃挡板，厚度分别为1.2mm与2mm，既可以阻挡打磨过程中产生的玻璃碎屑、打磨粉尘向外飞溅，保护作业人员的操作安全，又不会遮挡作业视线，方便操作人员实时观察工位内的加工状态，日常清洁时直接用酒精擦拭即可去除表面附着的粉尘，维护便捷。

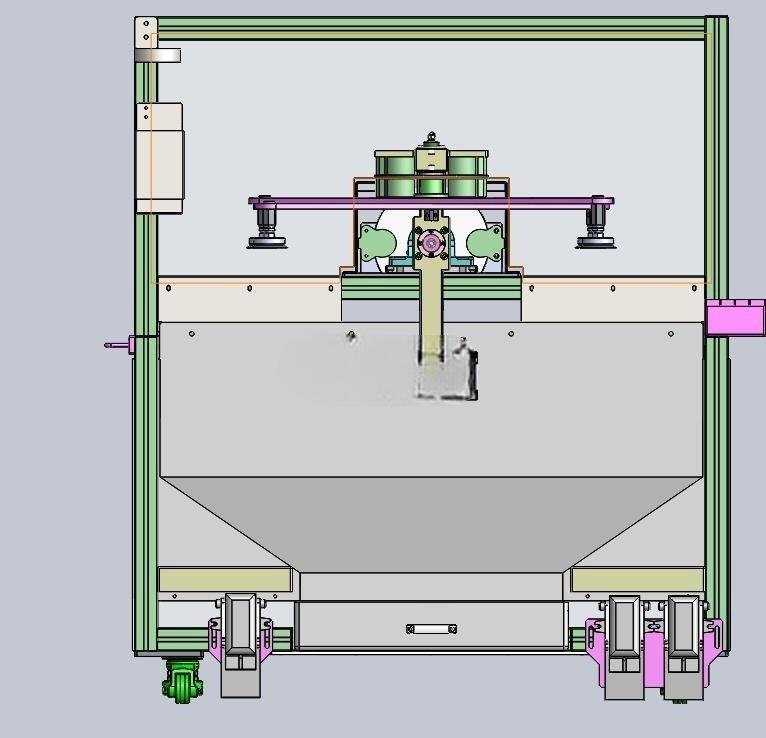

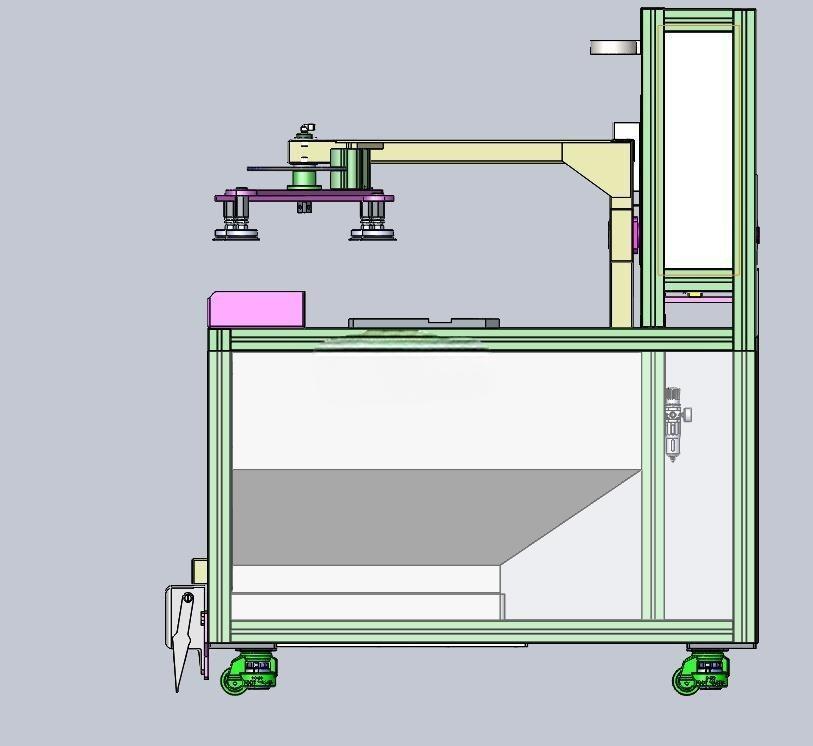

　　工作台顶部在2200mm高度位置布置了LED照明灯具，照度大于700勒克斯，照明回路单独设置开关，同时台面上预留了公牛品牌的多用插排位置，方便现场接驳手持打磨工具、检测仪器等临时用电设备，不用额外拉扯外接线缆，避免现场走线混乱带来的安全隐患。工位中部设置的X形玻璃支撑托架是整套设备的核心作业承载部件，臂长650mm，可实现水平方向360度旋转、垂直方向180度翻转，且能在任意角度位置锁止固定，作业人员无需反复挪动玻璃工件，只需调整托架角度就能完成玻璃所有边缘位置的修边、打磨作业，大幅降低反复搬抬大尺寸玻璃带来的磕碰风险与劳动强度。

　　工作台下方设置了废料收集斗，通过加厚铝型材框架与主体结构连接，料斗下方可放置尺寸为450320235mm的废料箱，料斗下口尺寸小于废料箱上口尺寸，保证打磨产生的玻璃碎屑、边角废料能完全落入废料箱内，不会散落到地面；料斗采用1-3mm厚的不锈钢板制作，表面光滑不易沾附碎屑，废料箱放置位置设置了定位装置，每次更换废料箱时能快速推放到指定位置，不会出现偏移导致废料撒漏的问题。

　　设备整体工作台尺寸为宽1300mm、深1200mm，整体高度可根据现场作业需求在1500mm到2200mm区间适配，可承载的最大玻璃尺寸为1000mm*800mm，覆盖绝大多数常规车型的天窗玻璃尺寸；底部四个支脚采用直径80mm的福马轮，单轮高度100mm，设备需要移位时可直接推动，到位后将脚轮调整到刹紧状态即可固定位置，新抽面尺寸为1800mm，安装时需预留足够的操作与维护空间，设备后侧与左右侧需预留不小于300mm的检修通道，方便后期对内部旋转机构、照明线路进行维护保养。设备的打磨作业区域与操作区域做了分区设计，操作侧预留足够的人员站位空间，旋转托架的转动范围做了软质防护，避免转动过程中碰伤操作人员；废料收集区域与作业区域做了隔断，防止打磨过程中碎屑飞溅到废料箱外侧，日常生产过程中只需定期清理废料箱、擦拭透明挡板即可完成日常维护，无需复杂的保养流程，适配汽车零部件生产车间两班倒的连续作业需求。
