车门密封条异形缺口冲切加工设备

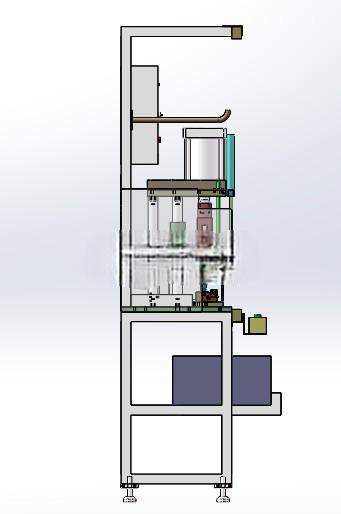

　　在汽车零部件生产环节，车门密封条的后段加工一直是影响装配精度与密封性能的关键工序，这套冲切设备正是针对密封条异形缺口加工需求开发的专用加工装置，适配汽车总装厂零部件配套生产线的工位布局要求。设备采用冲孔裁断一体化的结构布局，整体采用立式框架式机身，底部为方管焊接的机架柜体，既可以容纳电气控制元件、气动动力单元，也作为整个设备的安装基准面，机架底部配置可调脚杯，可适应车间地面的平整度差异，安装时无需额外预埋固定螺栓，调整脚杯高度即可保证设备工作台面的水平度，整机占地尺寸适配常规车间流水线的工位间距，可直接嵌入密封条挤出生产线的末端工序，也可作为独立工位完成离线加工。

　　设备的核心加工单元设置在机架中部的工作台面上，采用上下模对切的刀口成型原理，针对密封条材质偏软的特性，上模配置异形仿形刀口，下模设置与密封条截面匹配的定位仿形槽，送料时可将密封条沿定位槽推送至指定工位，触发加工信号后上模下行，一次动作即可完成异形缺口的冲切与多余料头的裁断，避免多次定位带来的加工误差，冲切后的缺口边缘无毛刺、无拉扯变形，可直接满足车门装配的贴合度要求，无需后续二次修边处理。

　　设计过程中充分考虑了软质弹性材料的加工特性，上模的下行行程设置了可调限位结构，可根据不同批次密封条的硬度、厚度调整冲切深度，避免刀口过深碰伤下模，或是行程不足导致切口粘连；送料侧配置了导向托料架，长尺寸密封条推送时不会出现下垂偏移，保证缺口位置的尺寸一致性；设备上部的悬臂结构预留了检测元件安装位，可加装光电传感器实现缺料检测、到位检测，搭配气动控制系统可实现半自动连续加工，操作人员仅需完成送料与取件动作，单工位加工节拍可匹配密封条挤出线的出料速度。

　　机架下部的柜体预留了废料收集空间，冲切产生的边角料可通过工作台面的落料口直接落入下方的废料盒，无需频繁清理工作台面；操作侧的控制按钮设置在符合人体工学的高度位置，双手触发的操作模式可避免加工过程中的安全隐患，设备的气动管路、电气线路均沿机架内部的线槽排布，外观无裸露管线，日常维护时可直接打开柜体门板完成元件检修与管路更换。这套设备的结构经过实际生产验证，冲切工位的导向柱采用自润滑铜套配合，长期往复运行无明显磨损，刀口模块采用快拆式设计，更换不同规格的密封条产品时，仅需更换对应的上下模与定位槽块，调整行程参数即可快速切换生产，适配多车型密封条的共线生产需求，无需为单一产品配置独立加工设备，可有效降低零部件生产的设备投入成本。
