电源变压器生产周转用运输托架结构

　　在电源变压器的生产制造、车间周转以及短途转运环节，这类运输托架是衔接各工序流转的核心工位承载器具，不同于通用物流货架，它的结构设计完全围绕变压器类产品的形态、重量分布以及转运过程中的防护需求展开，避免通用载具带来的磕碰、移位、吊装对位偏差等现场常见问题。从实际应用场景来看，这类托架会贯穿变压器生产的多个环节：铁芯叠装完成后可直接放置在托架上进入线圈绕制工序，完成总装、浸漆、烘干后的成品也可依托该托架完成质检、包装前的暂存，甚至厂内跨车间转运、装车发货前的短驳都可以直接使用，无需反复吊装更换载具，减少多次吊装带来的铁芯错位、绝缘层磕碰损伤风险。

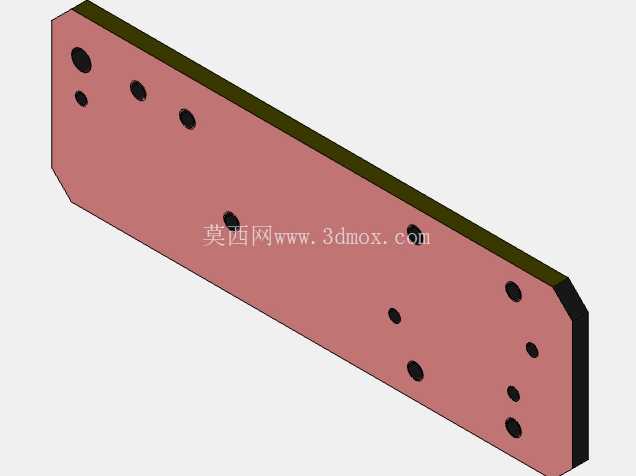

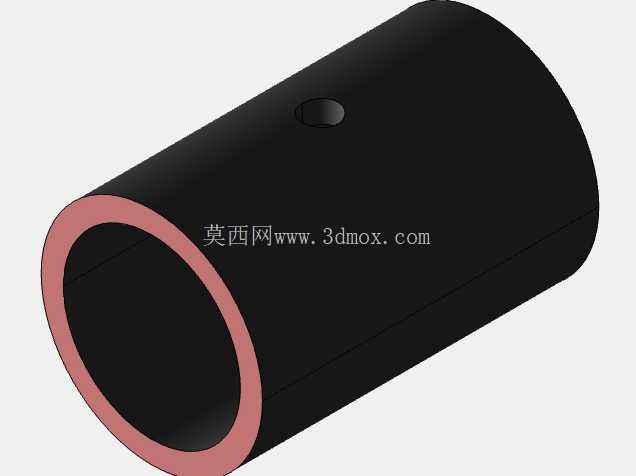

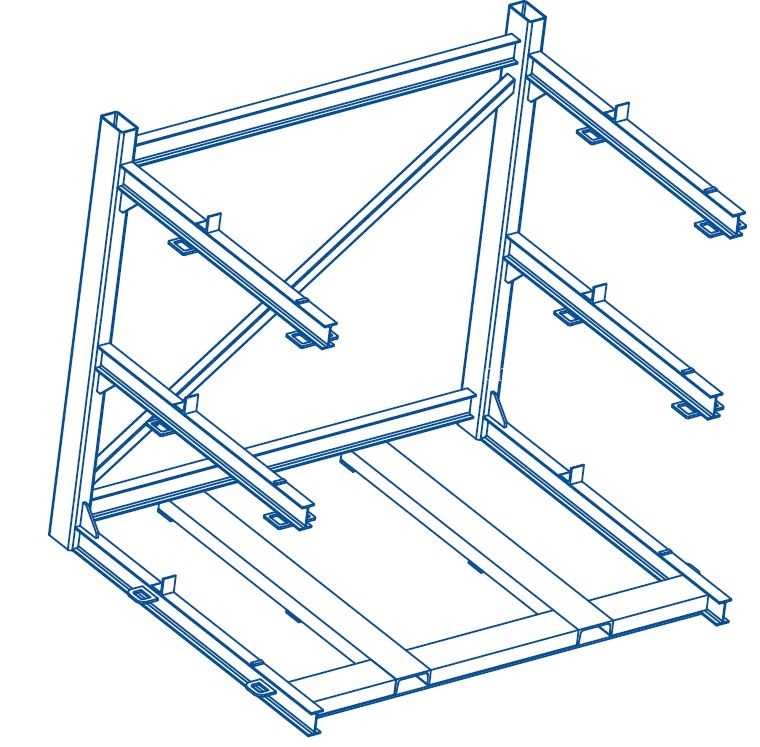

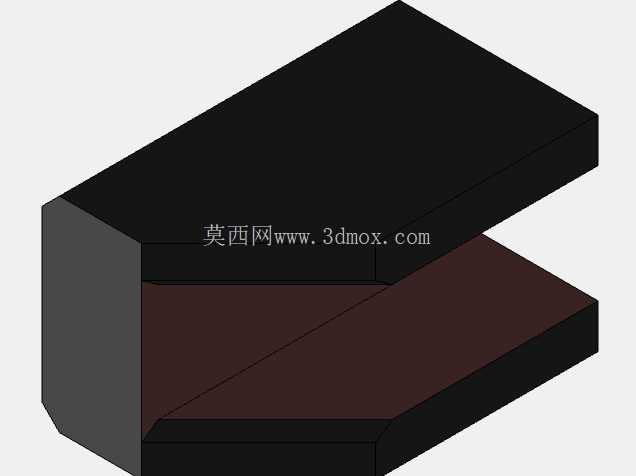

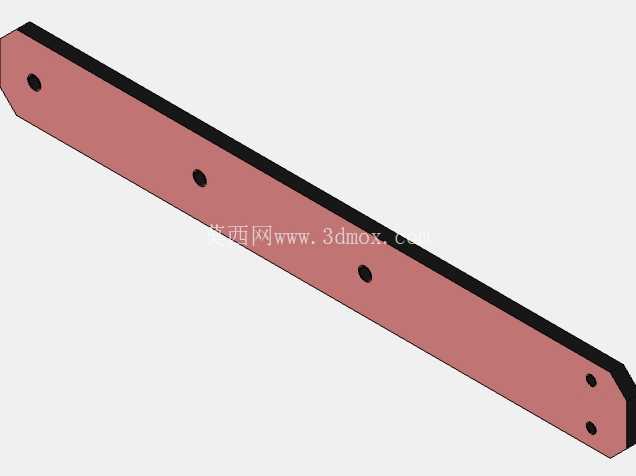

　　从功能特性上看，该托架采用框架式方管焊接结构作为主体承载框架，底部设置有标准叉车孔位，同时框架上部预留吊装挂点，既可以满足手动液压叉车、电动叉车的叉取转运需求，也适配车间行吊的吊装作业，适配不同场景下的转运条件。框架的承载面设置有定位挡边，对应变压器底部的安装孔位做了仿形定位凸台，放置后无需额外捆扎即可限制产品的水平方向位移，避免转运过程中因急停、路面颠簸导致的产品滑移；框架的竖向立柱高度经过匹配设计，既不会因为立柱过高遮挡变压器的接线端子、影响工序操作，也不会因为高度不足导致叠放时上层托架压损产品，可实现多层叠放存储，大幅提升车间暂存区的空间利用率。

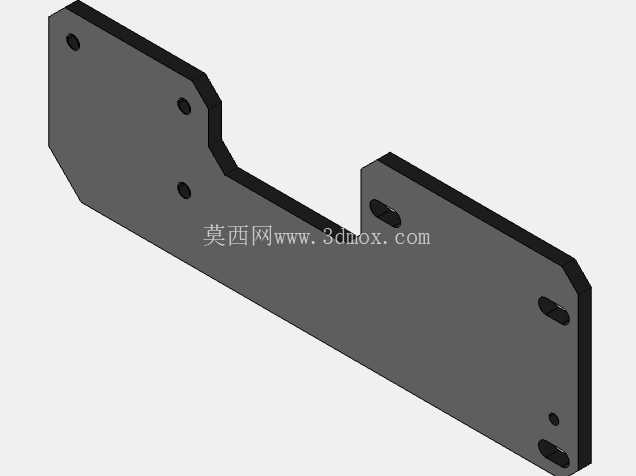

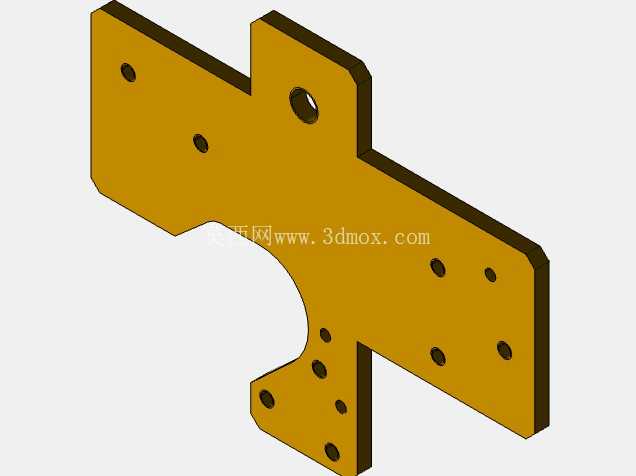

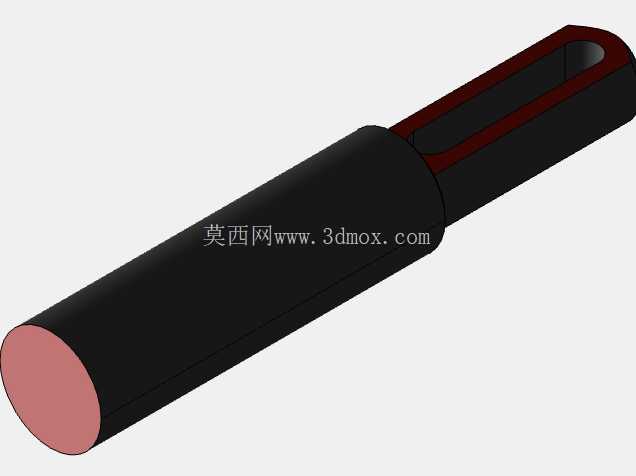

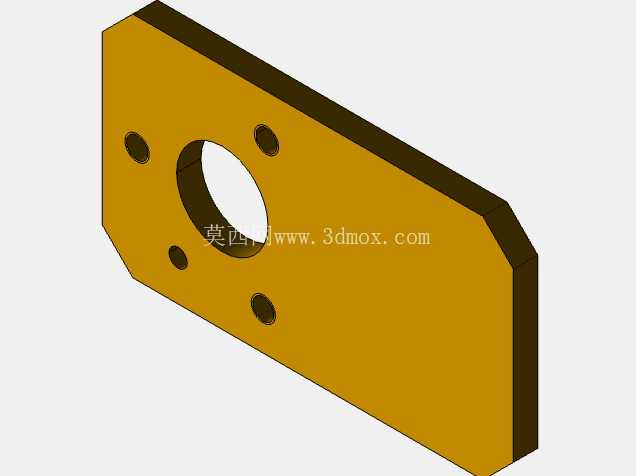

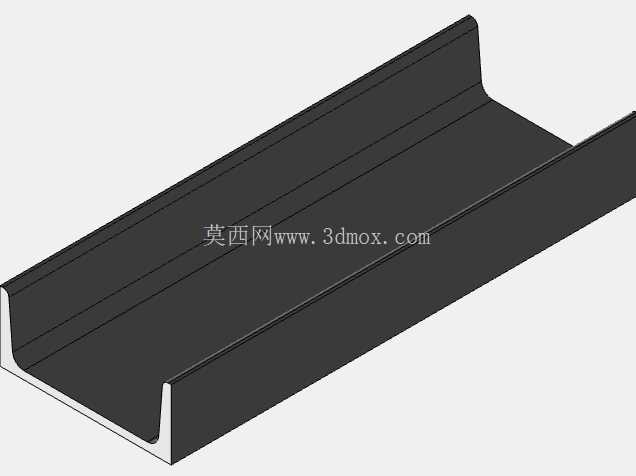

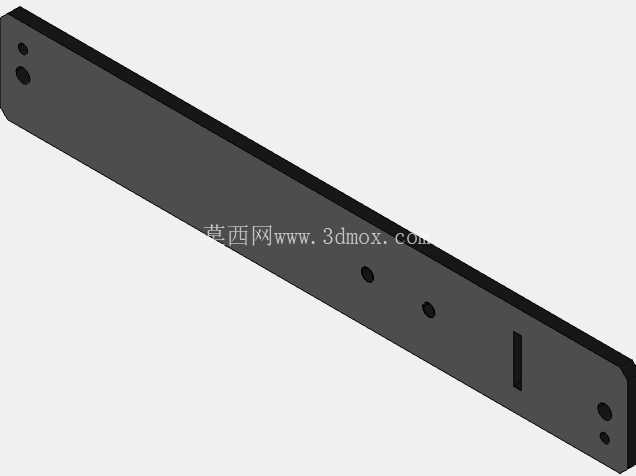

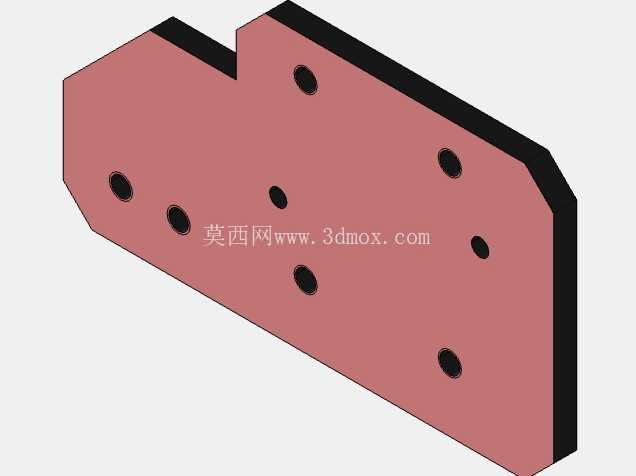

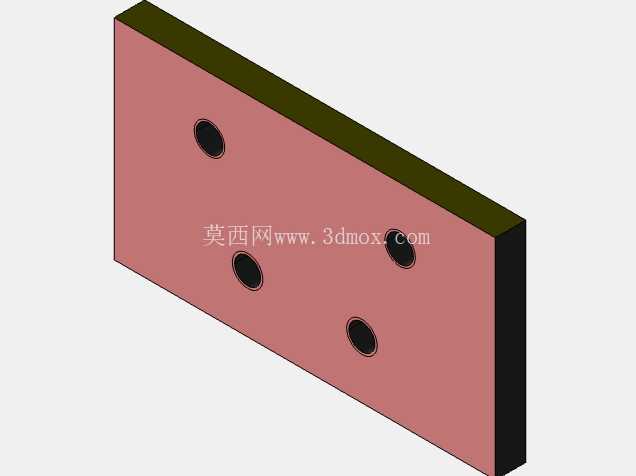

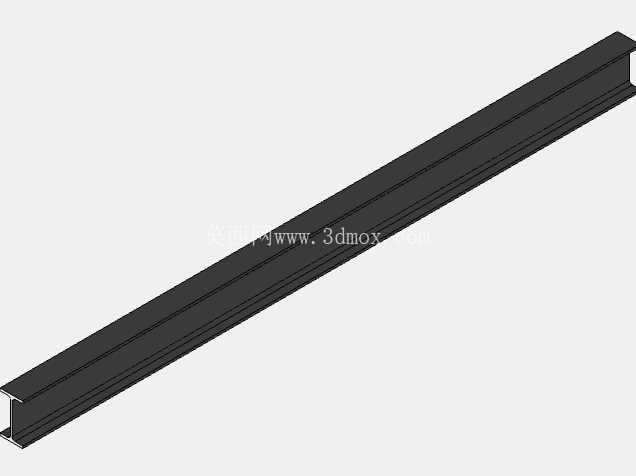

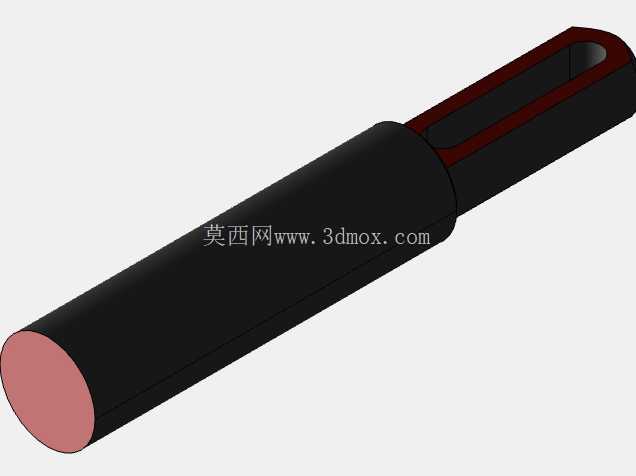

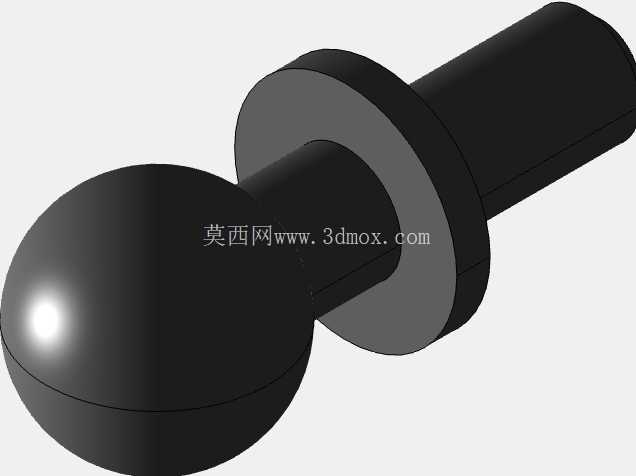

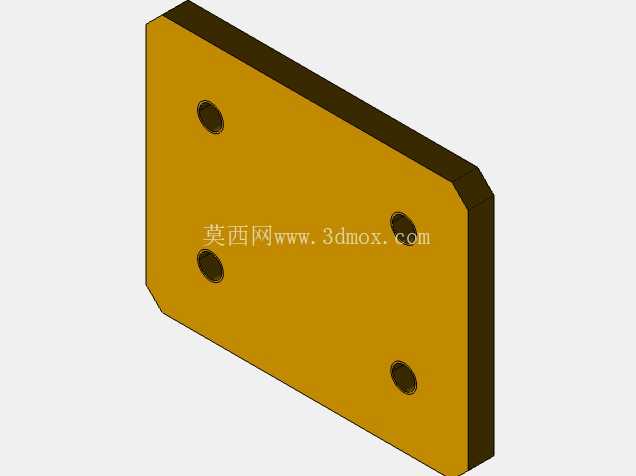

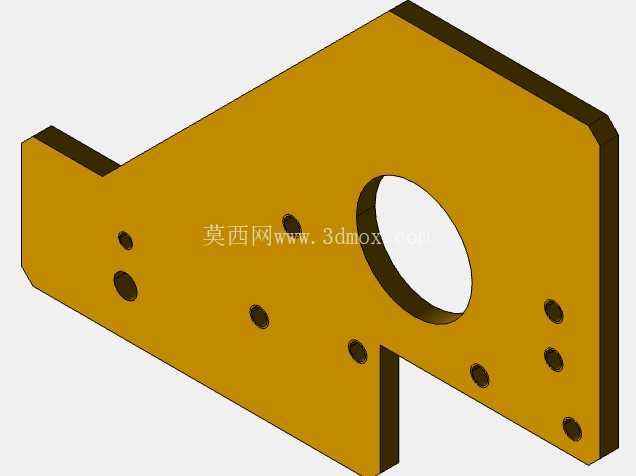

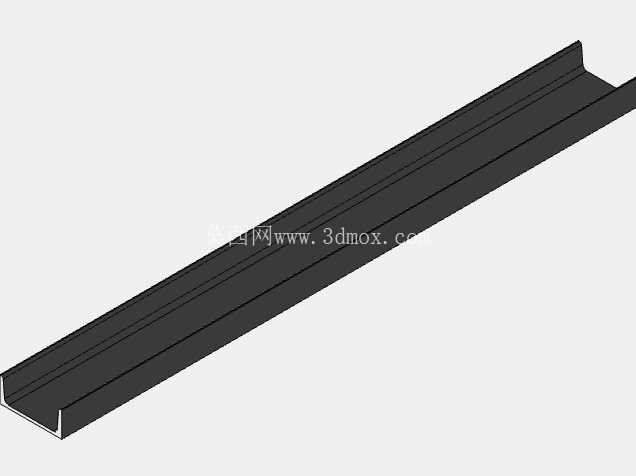

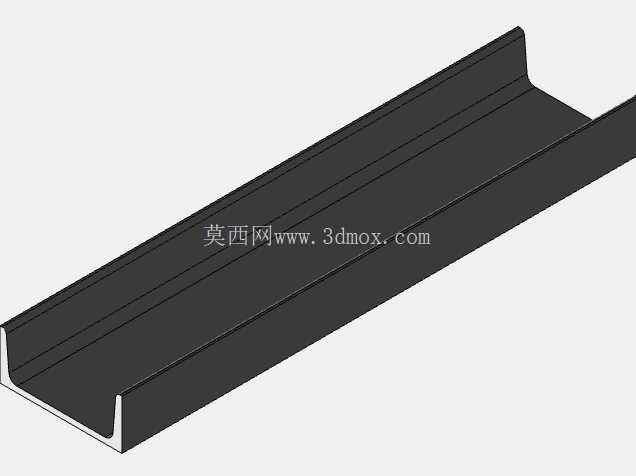

　　设计思路上，该托架完全摒弃了多余的装饰性结构，所有构件均采用等强度设计：主承载梁根据所适配变压器的最大重量选型矩形管规格，焊接位置全部采用满焊工艺并做焊后去应力处理，避免长期承重后出现框架变形；接触变压器漆面的位置全部加装橡胶缓冲垫，避免硬接触划伤产品表面涂层；底部的支撑脚做了加高处理，避免车间地面的积水、油污沾污变压器底部，同时预留的叉车孔位高度适配常规叉车的货叉高度，无需调整货叉间距即可完成叉取作业，降低现场操作的调整时间。

　　从安装边界与尺寸适配角度，该托架的整体外轮廓尺寸比所适配的电源变压器最大外轮廓单边预留150mm的操作空间，方便操作人员在托架上完成接线、检测、贴标等工序操作，无需额外将产品从托架上卸下；底部叉车孔的中心距与厂区内标准托盘的孔位保持一致，可直接适配现有厂区的托盘输送线、自动立体库存取要求，无需额外改造现有物流设施；框架的整体承重冗余按照额定承载的1.5倍设计，即使出现临时放置稍大规格产品的情况，也不会出现结构失稳、变形的问题。

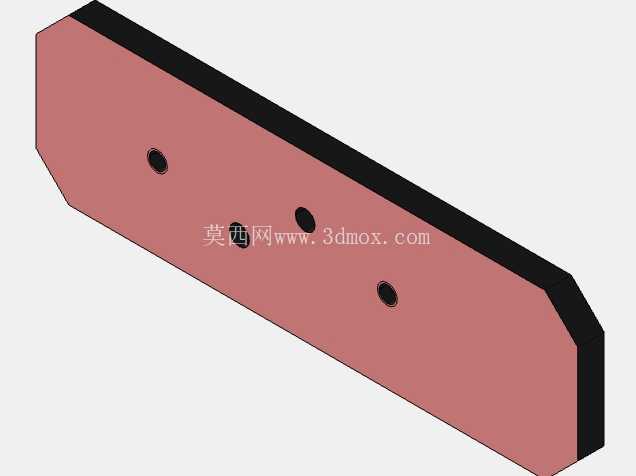

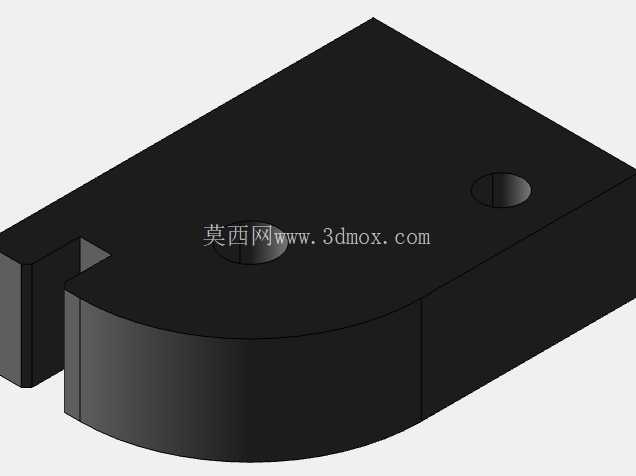

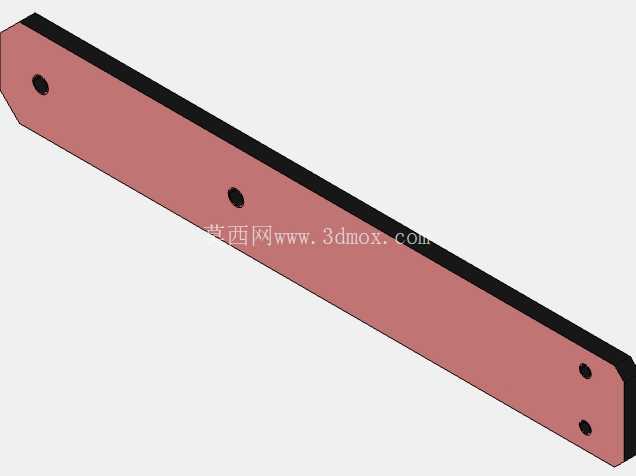

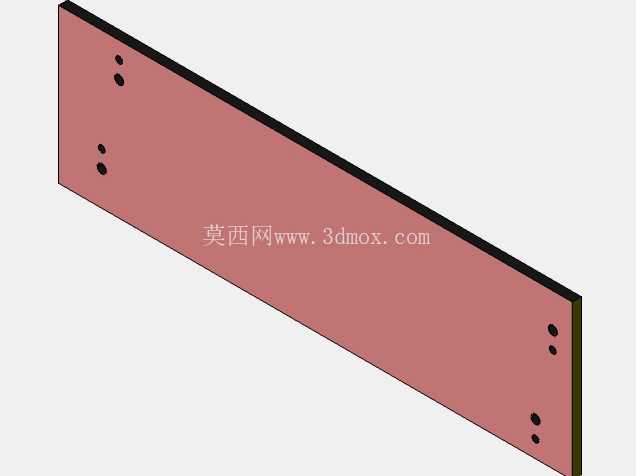

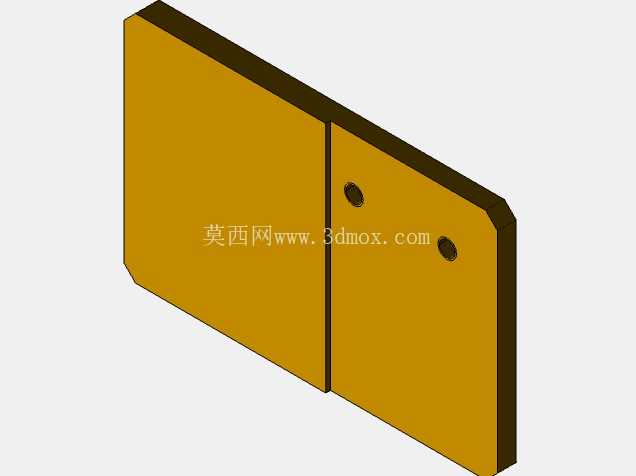

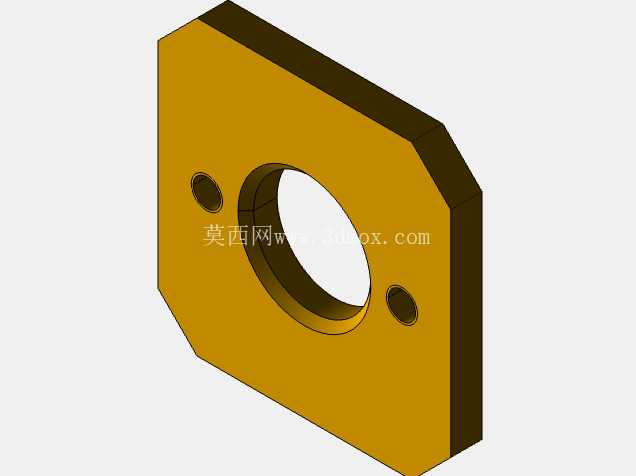

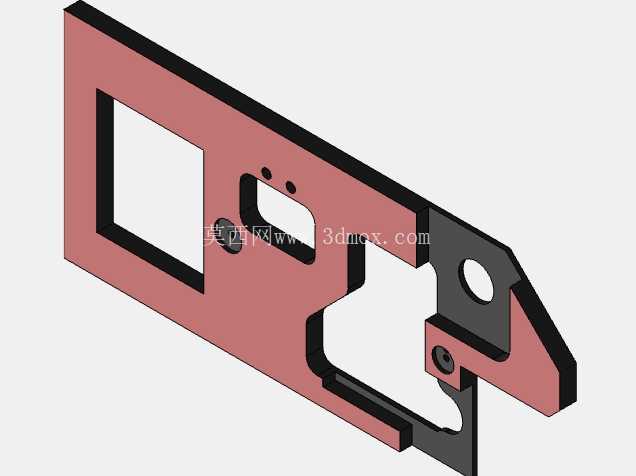

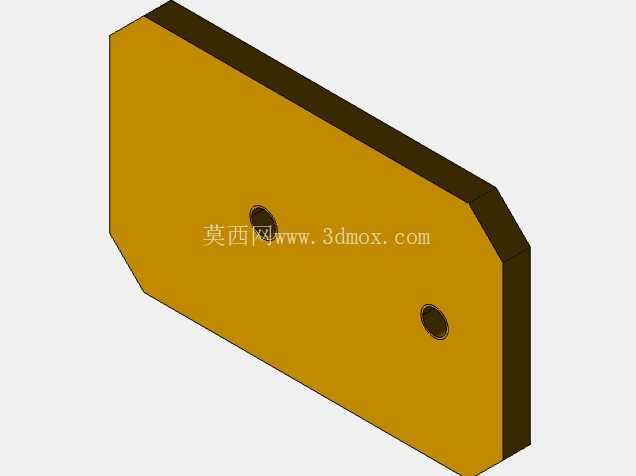

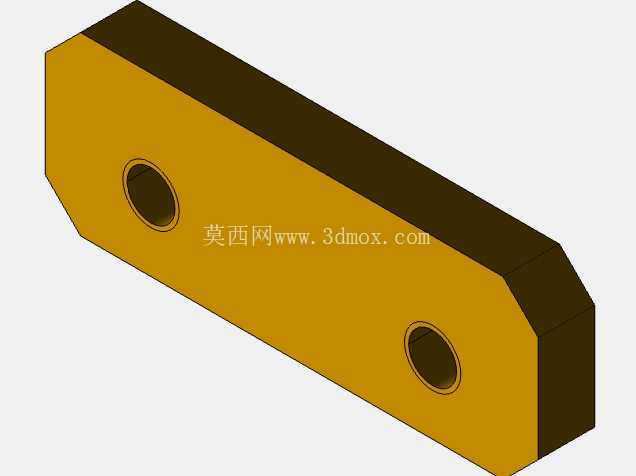

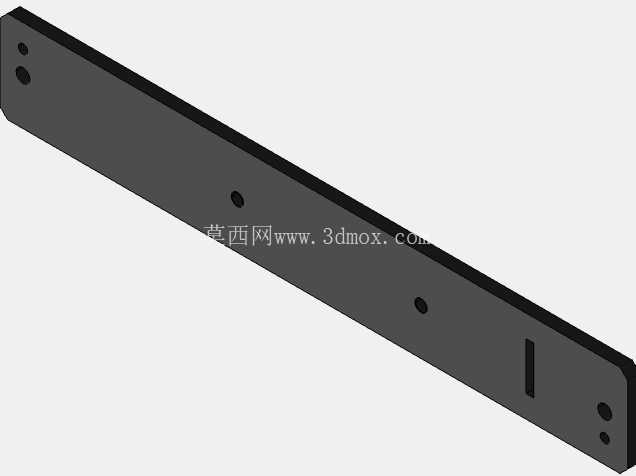

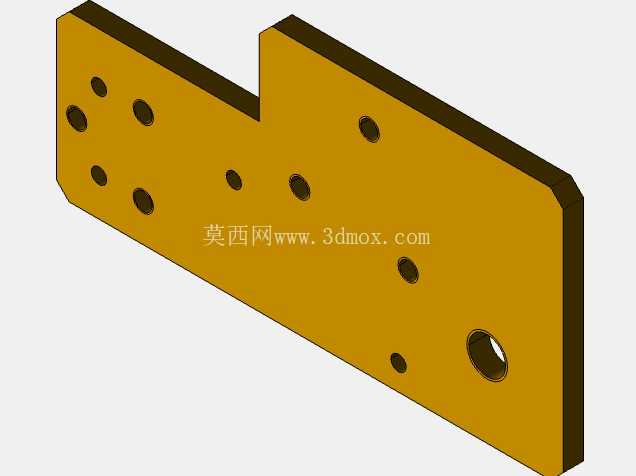

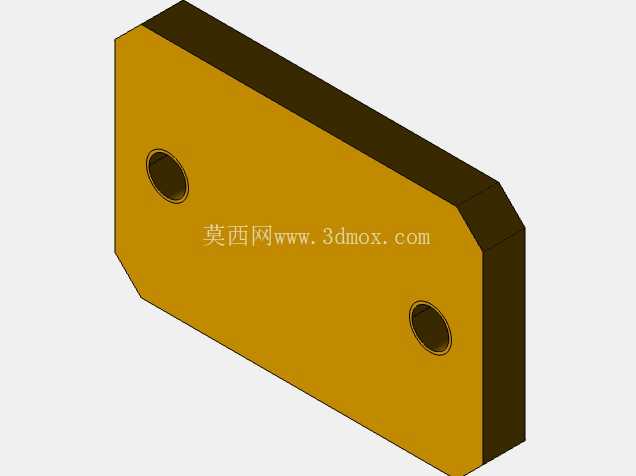

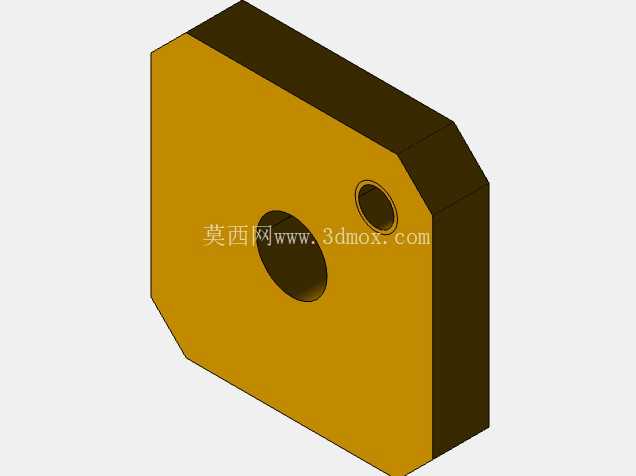

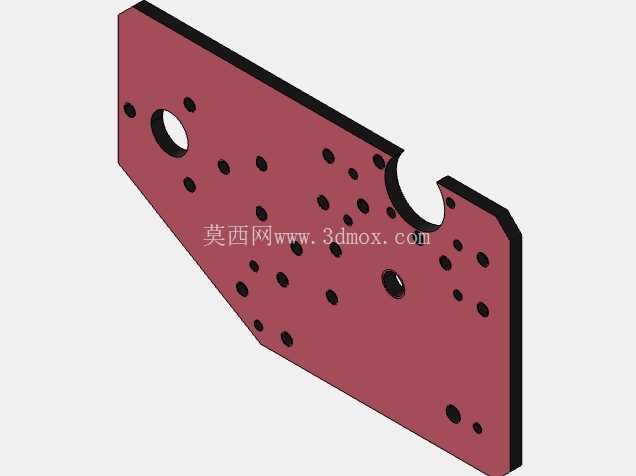

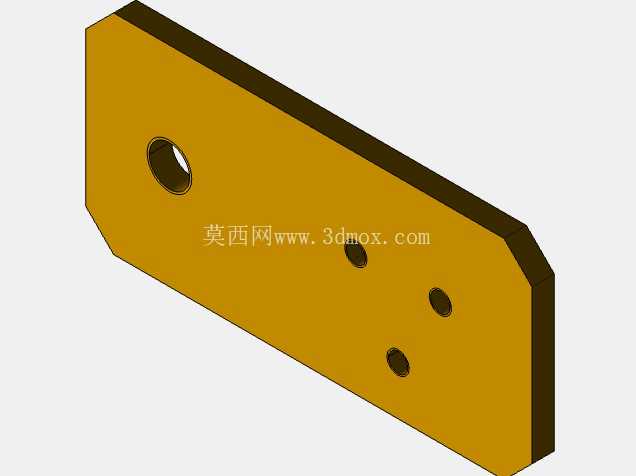

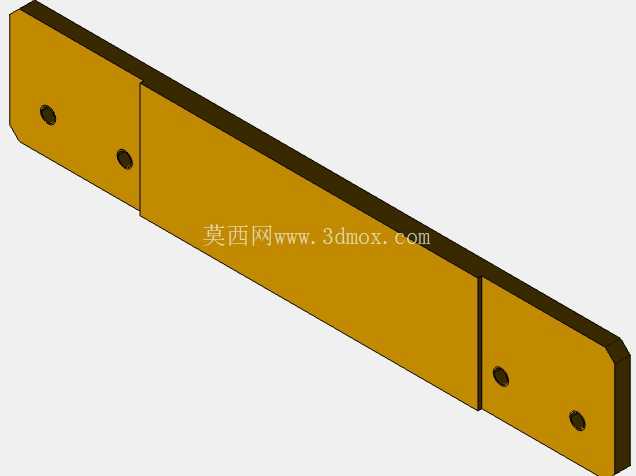

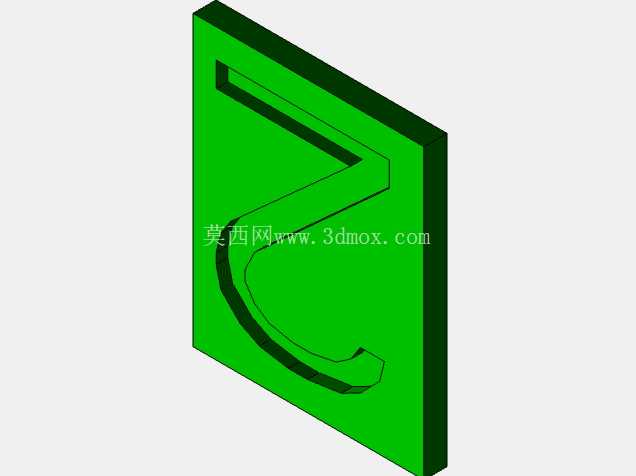

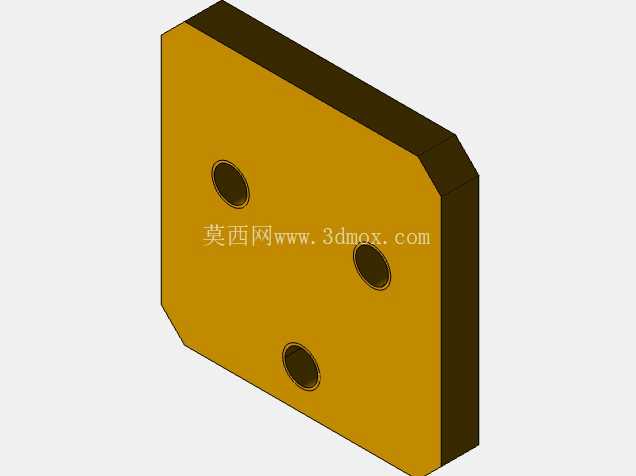

　　在实际车间使用中，这类专用运输托架相比通用木托盘、通用铁架，能将变压器转运过程中的磕碰不良率降低九成以上，同时因为无需额外的捆扎、衬垫操作，单批次产品的转运效率能提升40%左右；框架表面采用喷塑处理，耐车间内的油污、绝缘漆腐蚀，日常维护仅需定期检查焊接位置是否开裂、缓冲垫是否脱落即可，使用寿命是普通木质托盘的6倍以上，长期使用的综合成本远低于一次性载具。另外托架的结构做了模块化设计，若后续适配不同规格的变压器产品，仅需更换上部的定位挡块即可，无需重新制作整体框架，大幅降低后续的工装迭代成本。
