工字钢轨道运行式环链电动葫芦结构

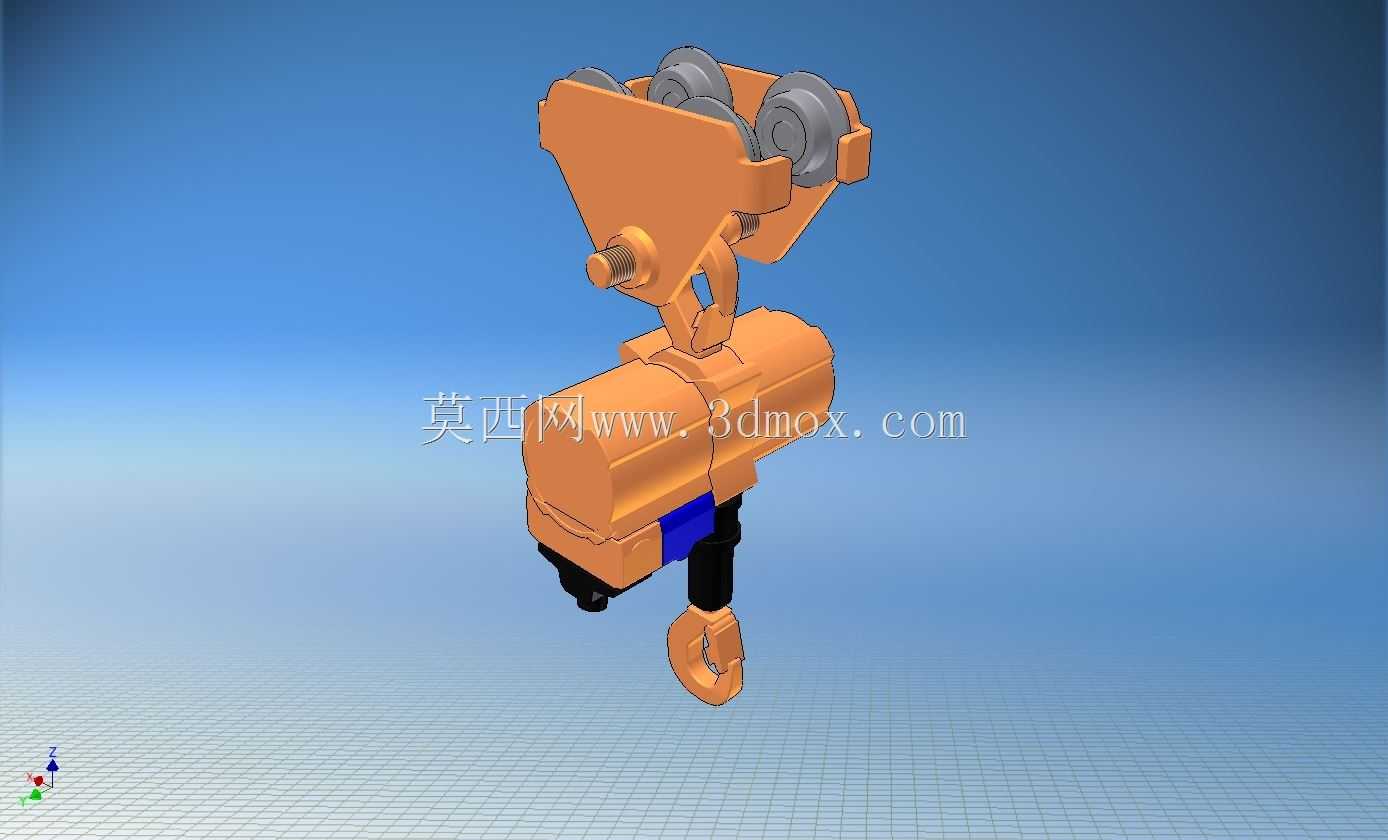

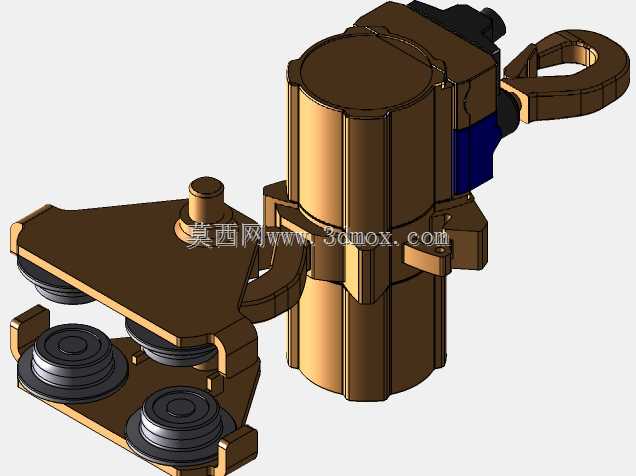

　　从结构拆分来看，上部的行走小车采用对称布置的双轮组结构，四个行走轮的轮缘做了适配工字钢翼缘的斜度设计，卡装在轨道上之后能避免运行过程中脱轨，轮组内部集成了自润滑滑动轴承，不需要频繁加注润滑脂就能维持长期平稳运行，小车架和下部葫芦本体的连接采用铰接式吊耳结构，当轨道存在小范围安装高度差、或者起吊过程中载荷出现小幅摆动时，铰接结构能自动调整角度，避免行走轮出现单侧受力过载的情况，也能减少葫芦本体壳体受到的附加弯矩。在车间生产线物料转运、仓储重型货物存取、设备检修工位部件吊装这类场景里，这类配行走小车的环链电动葫芦是覆盖中小吨位起重作业的核心执行部件，区别于固定安装的起重吊具，它能沿着架空工字钢轨道完成纵向移动，搭配吊钩的垂直起升动作，覆盖轨道下方矩形作业区间内的所有点位吊运需求，不用额外铺设地面转运通道，能最大化利用厂房上部空间，尤其适合层高有限、地面设备排布密集的生产车间。

　　下部的环链葫芦本体采用集成式减速箱布局，电机、减速机构、链仓、吊钩组沿着竖直方向同轴布置，相比钢丝绳电动葫芦，环链结构的本体尺寸更紧凑，在起升高度相同的情况下，葫芦自身的占用高度更小，能有效提升厂房的有效起升净空，不会因为葫芦本体高度过大压缩吊物的可提升空间。链仓采用半封闭的工程塑料壳体，能收纳收放过程中的起重链条，避免链条积灰锈蚀，同时也能防止链条松脱卡入减速箱缝隙。下部的吊钩组配备了推力轴承，吊重状态下吊钩可以360度水平旋转，方便作业人员调整吊物的朝向，吊钩上自带的弹簧式防脱卡板能避免吊索具从吊钩开口处滑脱，符合起重作业的安全规范要求。

　　做三维结构设计的时候，首先要明确适配的工字钢轨道型号范围，行走轮的轮距、轮缘内侧间距要对应常用的16号到25号工字钢翼缘宽度，预留3到5毫米的间隙，既不会因为间隙过大导致运行晃动，也不会因为间隙过小出现卡轨问题；行走轮的轮压计算要按照额定起重量的1.25倍动载系数校核，确保轮体材料在满载冲击下不会出现塑性变形。葫芦本体的壳体采用分箱式设计，电机端和减速箱端的连接止口要做同轴度公差约束，避免装配之后出现齿轮啮合偏载、运行噪音过大的问题；起重链条的导链口要做圆弧过渡处理，避免链条收放过程中出现硬折弯，降低链条的疲劳损耗。

　　安装边界方面，行走小车的总宽度要控制在轨道两侧预留的安全间隙范围内，葫芦本体最外侧到轨道中心线的距离要满足厂房侧方设备、管线的安全距离要求，吊钩的最低下降位置要匹配作业面的最大高度需求，同时要预留至少两圈的安全链条余量，避免吊钩到下极限位置时链条从链轮上脱开。实际选型应用的时候，还要结合作业频率确认电机的工作制，频繁启停的工位要选更高绝缘等级的电机，避免长期过载运行导致绕组过热烧毁；行走机构的运行速度可以根据工位转运需求选择单速或者双速配置，精确定位的装配工位可以配低速微动档位，长距离转运的场景可以配高速档位提升作业效率。整个结构的受力路径非常清晰，吊重载荷通过吊钩传递给起重链条，再通过链轮传递到减速箱壳体，最后通过上部铰接吊耳传递给行走小车，均匀分散到四个行走轮上作用在轨道上，每一个连接节点的强度都要按照动载工况做校核，避免出现应力集中的薄弱点。
