带安装底座的弹簧缓冲减震组件结构

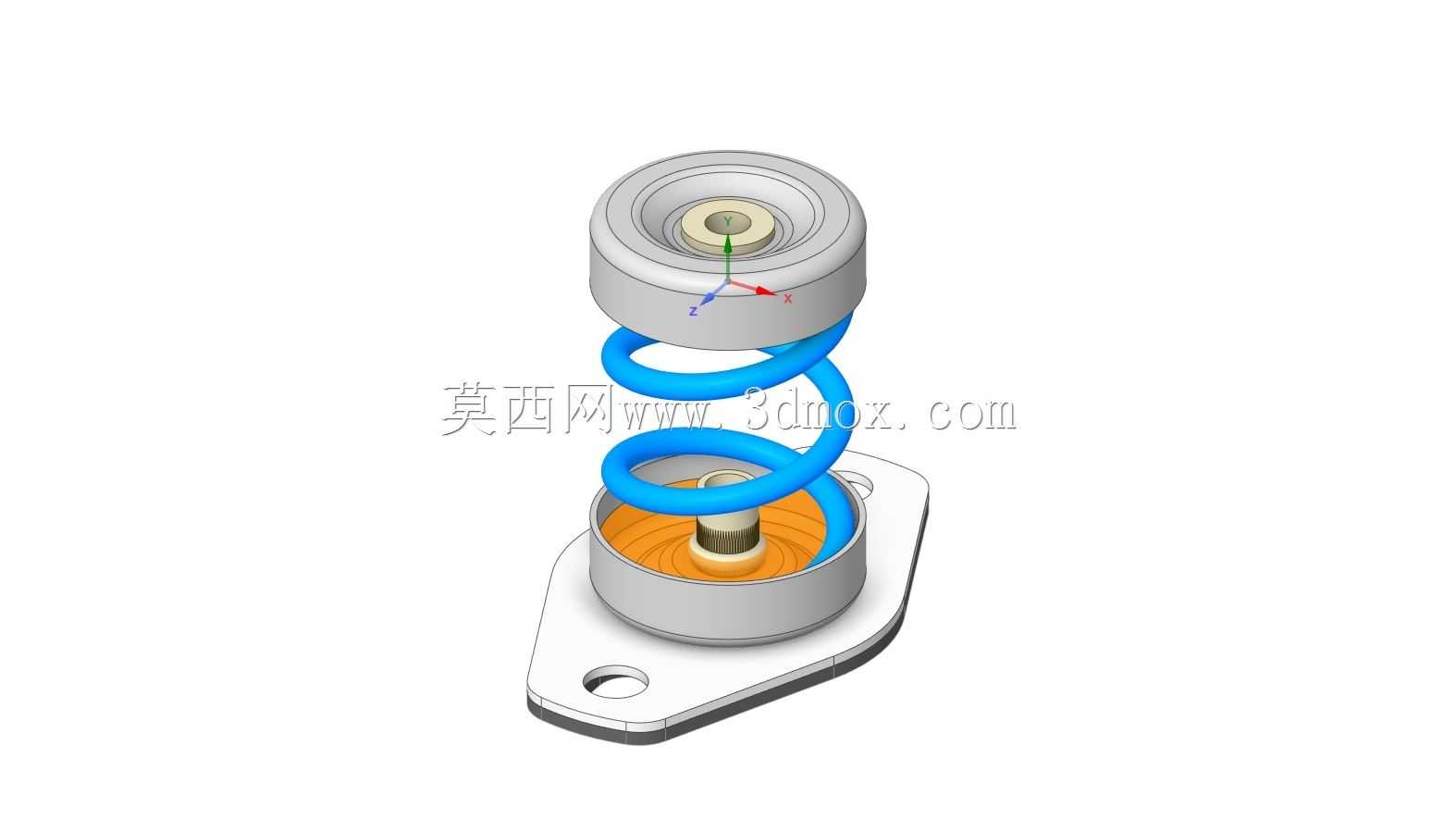

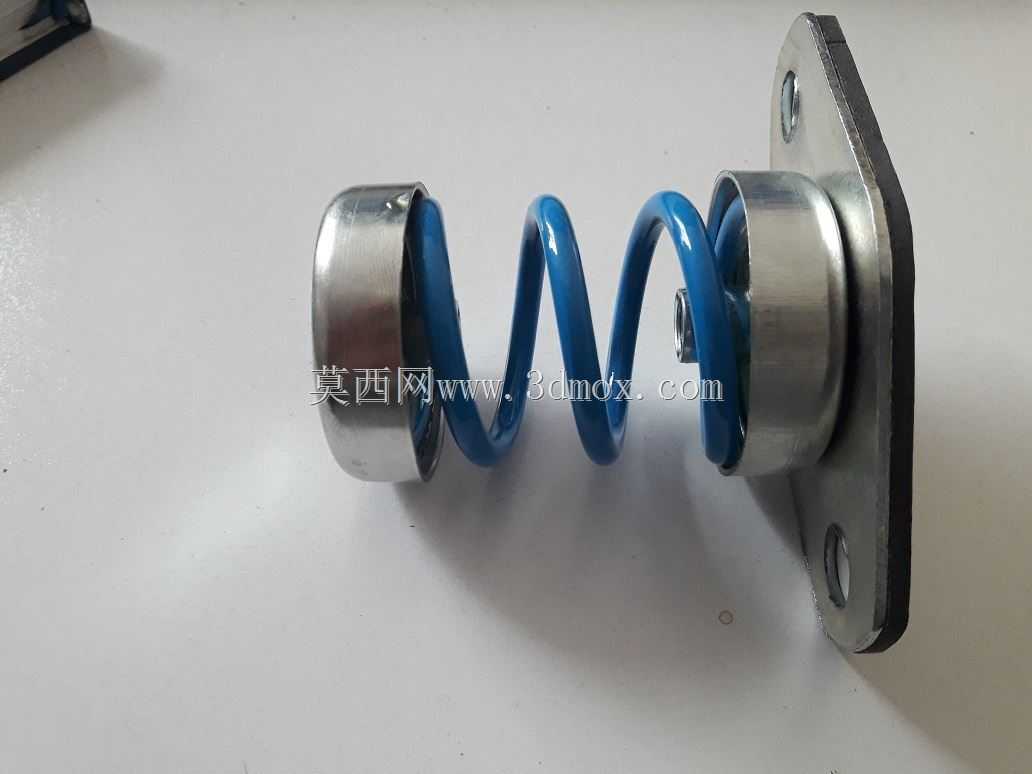

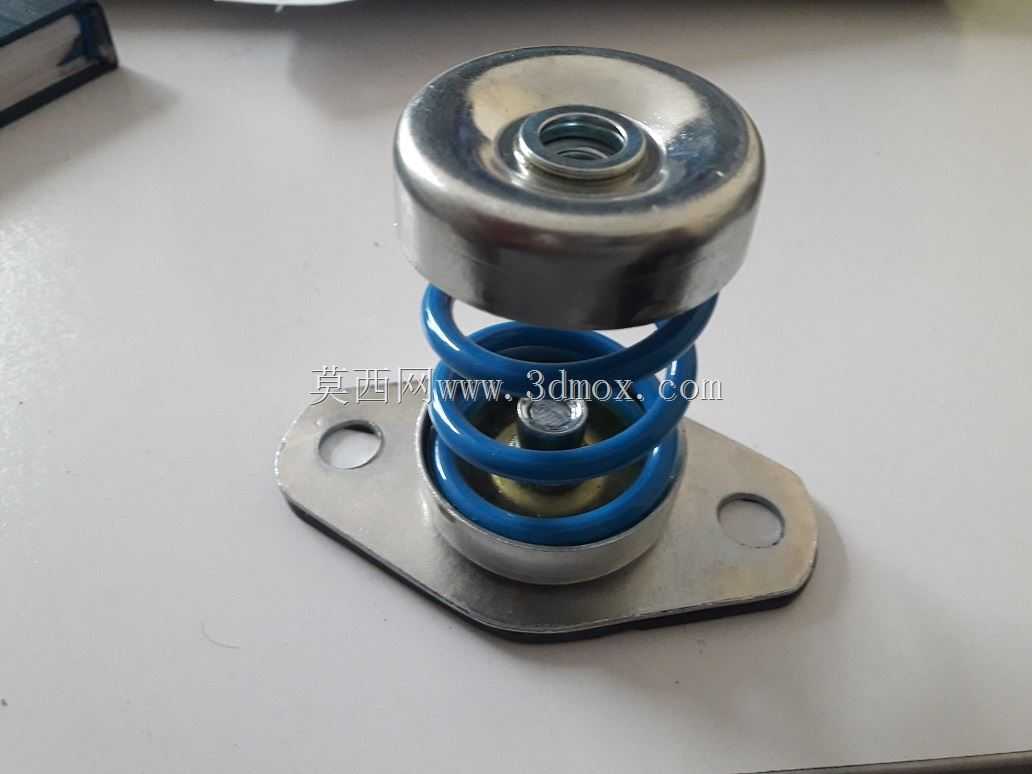

　　在小型机电设备的安装布局中，这类带安装底座的弹簧缓冲组件常被用于需要隔振、缓冲的连接部位，比如小型电源模块、车载电子元件、精密传感单元的安装固定环节，用来抵消设备运行过程中产生的小幅振动，避免振动传递到安装基面影响周边器件的工作精度，同时也能缓冲外部传递到设备的冲击载荷，保护内部脆弱的电子或机械结构。从结构设计来看，组件分为上下两个同轴的柱形端座，下端座集成了带两个安装孔的菱形法兰底座，安装孔的位置做了沉台处理，能够让固定螺栓的头部完全沉入沉台内，不会突出底座底面影响安装贴合度，底座底面设计为平面结构，和安装基面接触时可以保证足够的接触面积，避免局部应力集中。

　　上端座为圆柱形结构，中心设置了带内孔的定位凸台，既可以作为和被支撑部件的定位配合面，也能穿过固定件实现上端的连接固定，上下端座的相对面都设置了弹簧定位台阶，弹簧套在台阶外侧，工作过程中不会出现径向滑脱的问题。弹簧采用等节距圆柱螺旋结构，线径和节距的匹配经过受力校核，在额定压缩行程内可以提供稳定的线性弹力，不会出现刚度突变的情况，弹簧的自由长度略大于上下端座的最大间距，安装完成后会有一定的预压缩量，保证组件在不受外载荷时也能保持上下端座和弹簧的相对位置稳定，不会出现松脱晃动。

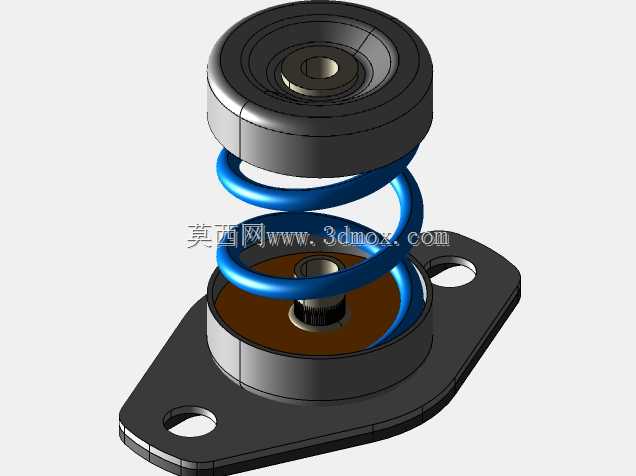

　　下端座内部设置了橙色的缓冲阻尼填充层，当弹簧被压缩到极限行程时，上端座的下沿会接触到阻尼层，避免金属部件直接碰撞产生异响和结构损伤，同时阻尼层可以吸收弹簧回弹时的多余动能，抑制弹簧的往复余振，让缓冲过程更快趋于稳定。设计过程中需要重点控制几个尺寸边界：首先是底座安装孔的中心距，要和安装基面上的预留孔位完全匹配，避免安装时出现孔位偏差无法装配；其次是上下端座的同轴度，公差需要控制在合理范围内，否则弹簧压缩时会出现偏磨，导致弹力不均甚至卡滞；还有弹簧的压缩行程，要匹配被支撑部件的最大振动位移量，既要保证有足够的缓冲空间，也不能让压缩量超过弹簧的许用极限，避免弹簧出现永久塑性变形。

　　实际选型应用时，需要根据被支撑部件的重量、预期的振动加速度、冲击载荷大小来匹配对应刚度的弹簧，同时确认组件的总高度在安装空间的允许范围内，上端座的连接尺寸要和被支撑部件的安装接口匹配，底座的固定螺栓规格要和安装孔的直径适配。这类缓冲组件的结构相对紧凑，不需要额外的导向轴结构，依靠上下端座的定位台阶和弹簧自身的导向能力就可以保证运动方向的稳定，适合在安装空间有限、载荷不大的隔振场景中使用，相比橡胶减震垫，它的缓冲行程更大，耐老化性能更好，在温度变化范围较大的工况下也能保持相对稳定的力学性能，不会像橡胶件一样出现低温变硬、高温老化失效的问题。建模过程中需要注意弹簧的螺旋扫掠路径和两端支撑圈的并紧处理，保证弹簧两端的支撑面和端座的定位台阶完全贴合，避免出现点接触导致的应力集中，下端座的法兰底座和柱形主体的连接位置做了圆角过渡，减少应力集中带来的结构断裂风险，所有棱边都做了小倒角处理，去除加工毛刺，避免装配时划伤操作人员或者损坏相邻部件。
