立式水处理过滤装置结构设计

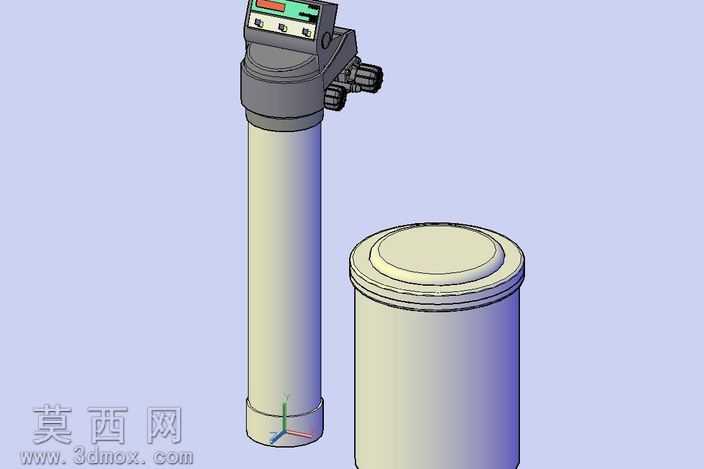

本作品为立式水处理过滤装置的三维设计方案，整体采用立式柱体结构布局，分为控制过滤主体与配套储水罐体两个核心单元，通过三维建模软件完成全参数化结构搭建。建模阶段首先依据水处理设备的通用尺寸规范，确定主体过滤柱的直径、高度比例，采用拉伸、旋转特征构建柱体的基础外形，顶部控制模块通过多实体组合方式完成，集成了显示面板、调节旋钮、外接管路接口等细节结构，所有接口位置均按照流体管路的通用连接标准预留装配尺寸，确保后续实际生产中的部件适配性。配套罐体采用等径圆柱结构，顶部设计有凸起的密封端盖，端盖边缘设置多层密封槽结构，建模时通过扫描特征完成密封槽的连续轮廓构建，保证罐体的密封性能符合水处理设备的承压要求。材质渲染阶段，主体柱体与罐体采用哑光浅米白工程塑料材质，模拟工业水处理设备常用的玻璃钢或食品级PVC材质质感，顶部控制模块采用深灰哑光工程塑料搭配局部亮面按键区域，管路接口处添加金属质感的接头材质，区分不同功能部件的材质属性，渲染时采用柔和的均匀布光，清晰呈现设备的结构层次与部件边界。结构设计上充分考虑设备的安装与维护需求，主体过滤柱底部设置定位基准标识，方便现场安装时的对位校准，顶部控制模块与柱体采用可拆卸式连接结构，便于后期更换内部过滤滤芯，外接管路接口采用侧出式布局，避免管路干涉同时节省安装空间。整体设计思路围绕民用及小型商用净水场景的使用需求，在保证过滤功能结构完整的前提下，优化设备的外形比例与部件布局，兼顾结构实用性与外观整洁度，建模过程中对所有配合面进行间隙校验，确保各部件装配无干涉，可直接用于后续的工程图导出与原型制作参考。
