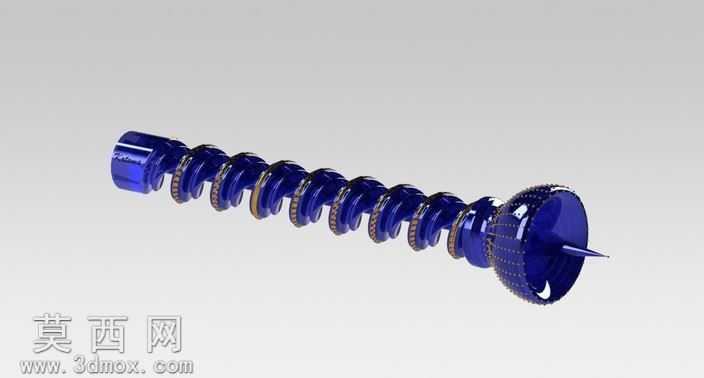

航空涡扇发动机压气机转子结构三维模型

本作品为航空涡扇发动机核心压气机转子的三维参数化建模成果，建模阶段以真实航空发动机压气机转子的结构逻辑为核心依据，首先梳理转子整体的同轴装配关系，从前到后依次完成进气整流锥、多级压气机叶片轮盘、末端涡轮端结构的基准轴对齐，确保所有回转部件的同轴度误差控制在建模精度允许范围内，符合航空动力部件的装配设计规范。建模过程中针对每一级压气机叶片采用曲面扫掠结合参数化放样的方式构建，精准还原叶片从叶根到叶顶的翼型扭角变化、叶身厚度渐变的气动外形特征，每级轮盘的榫槽结构与叶片叶根的榫头结构做了精准的咬合匹配设计，还原了真实转子的叶片装配逻辑，同时对轮盘之间的连接轴段、定位凸台、密封环槽等细节结构逐一进行特征建模，没有省略任何影响结构完整性的细节。进气整流锥部分采用光滑曲面建模，还原了锥面的流线型外形以及表面的气流调节凹槽细节，末端的涡轮端结构还原了导向叶片、中心轴连接位的结构特征。材质渲染阶段针对不同部件匹配对应的工业材质，叶片与轮盘部分赋予高温合金材质，调整金属粗糙度、反光度参数还原航空合金的哑光金属质感，整流锥表面做了轻微的抛光质感处理，连接轴段赋予高强度结构钢材质，区分不同部件的材质差异。整体模型采用全参数化关联设计，修改核心参数即可调整转子级数、叶片尺寸、轴段长度等关键尺寸，可用于航空动力结构教学、发动机原理演示、相关结构设计参考等场景，模型的结构逻辑完全符合真实涡扇发动机低压压气机转子的设计原理，所有可动部件的装配关系经过干涉检查，不存在结构穿模问题，能够直观展示压气机转子的完整结构组成与装配逻辑。
