四缸发动机装配结构三维设计作品

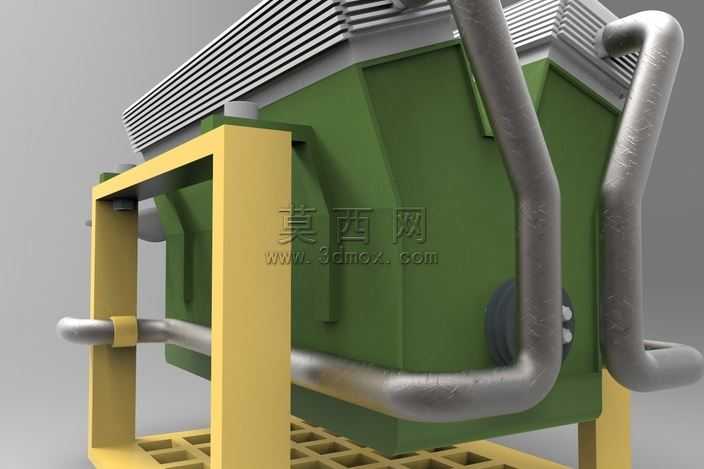

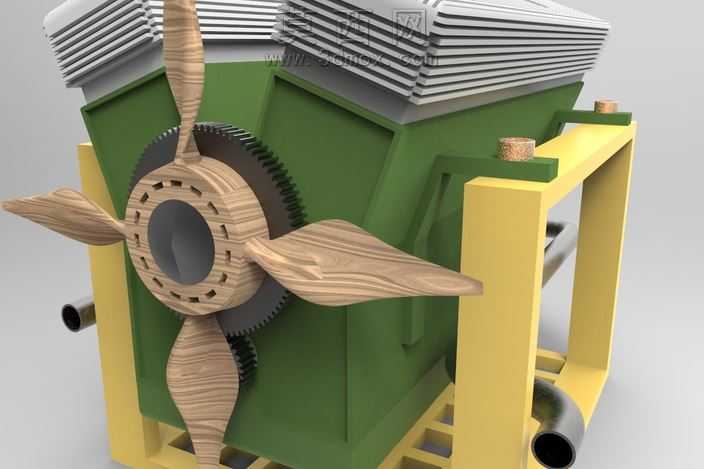

本作品为四缸活塞式发动机的完整装配三维设计，建模阶段严格参照内燃机通用结构比例完成全零部件的参数化搭建，首先完成核心活塞组件的建模，精准还原活塞的裙部轮廓、环槽结构与销座定位特征，保证活塞与气缸的配合间隙符合常规内燃机设计规范。随后依次完成气缸体、散热鳍片组、进出气管道、支撑机架等外围部件的建模，其中散热鳍片采用阵列特征快速生成等间距排布的薄片结构，还原风冷发动机的散热结构特征；金属管路通过扫掠命令生成弯管形态，精准还原管路的走向与连接位置，保证各管路接口与缸体对应位置完全对齐。材质渲染阶段，针对不同部件匹配对应材质属性：缸体主体赋予哑光军绿色涂层材质，还原发动机壳体的涂装质感；金属管路、活塞等运动部件赋予磨砂金属材质，调整金属粗糙度与反射参数，还原铸铝与钢制部件的不同金属质感；支撑机架赋予明黄色烤漆材质，还原工业设备支架的涂装效果；散热鳍片赋予银灰色金属材质，通过细微的凹凸贴图还原鳍片的冲压加工纹理。结构设计上完整还原四缸发动机的排布逻辑，各部件之间保留合理的装配间隙，运动部件的连接关系完全符合实际发动机的装配要求，支撑机架的结构设计兼顾稳定性与展示性，通过框架式结构将发动机主体托举至合适高度，既保证整体结构的稳固性，也能完整展示发动机侧面的管路与缸体结构。设计思路以教学展示为核心目标，在保证结构准确性的前提下简化了部分内部复杂细节，既能够清晰展示四缸活塞发动机的整体装配关系与外部结构特征，也能作为机械原理教学的直观演示模型，帮助学习者快速理解风冷四缸发动机的外部布局与核心组成部分，整体模型装配关系清晰，各部件无干涉错位，渲染效果贴近真实工业设备的视觉质感。
