五辐合金车轮结构有限元分析模型

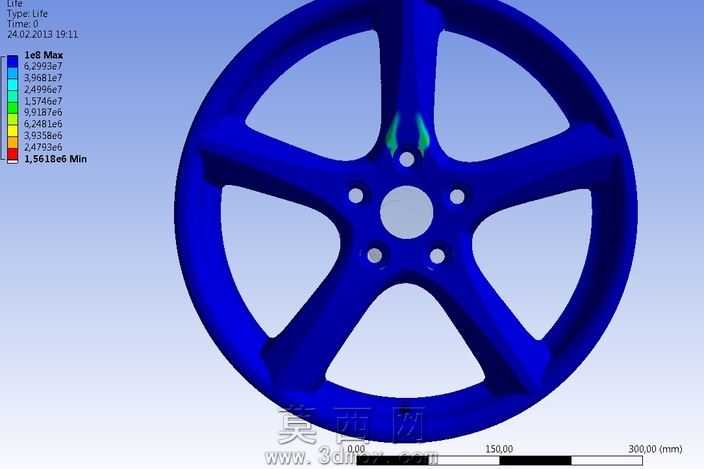

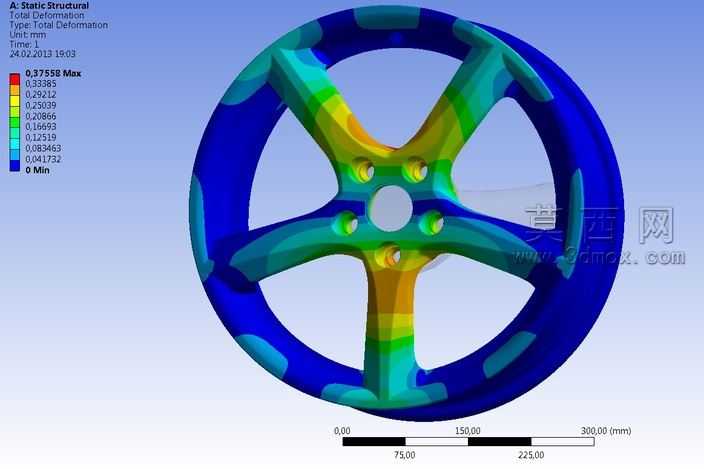

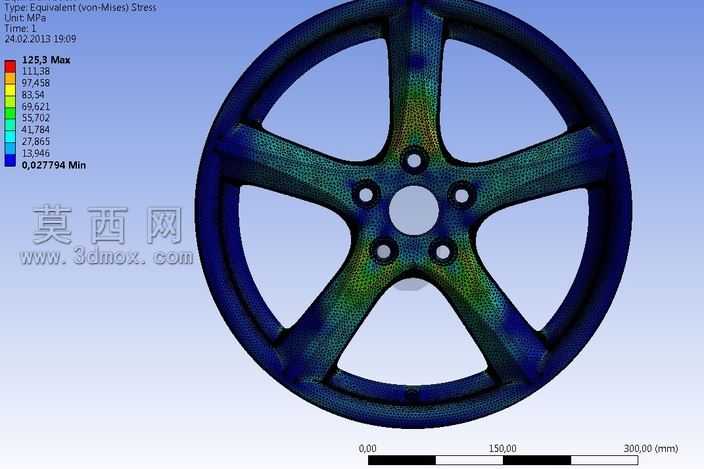

本作品为五辐式合金车轮的结构有限元分析三维模型，建模阶段首先依据乘用车车轮的通用尺寸规范，完成轮辋、五辐轮辐、中心安装孔、螺栓定位孔的全参数化三维构建，严格还原合金车轮的真实几何形态，轮辐采用渐变式截面设计，从中心安装盘向轮辋方向平滑过渡，既保证结构强度也兼顾轻量化设计需求。模型完成几何清理后导入有限元分析模块，对车轮结构进行网格划分，对应力集中区域如轮辐与轮辋连接处、螺栓孔周边进行网格加密处理，保证仿真计算的精度。材质定义阶段选用常用铸造铝合金材料参数，匹配实际车轮生产的材质属性，设置合理的边界约束条件模拟车轮实际安装固定状态，加载对应车辆行驶工况下的载荷参数。本次分析覆盖三大核心主题：等效应力分析通过云图直观呈现车轮各区域的应力分布状态，识别应力集中风险区域，为结构优化提供数据支撑；总变形分析展示车轮在载荷作用下的形变分布规律，验证结构刚度是否满足设计要求；疲劳分析结合交变载荷工况评估车轮的耐久性能，预判结构的疲劳寿命薄弱位置。模型附带的可视化云图采用彩虹色阶映射数值大小，蓝色代表低应力低变形区域，随色阶向红黄色过渡对应数值升高，可清晰观察到轮辐中部为应力与变形相对较高的区域，轮辋边缘应力水平整体较低，分析结果可直接用于车轮量产前的结构优化迭代，帮助设计人员调整轮辐厚度、过渡圆角等参数，在保证结构安全性能的前提下进一步实现轻量化设计，降低生产用料成本，提升产品的市场竞争力。
