NGK品牌汽车火花塞精细三维建模作品

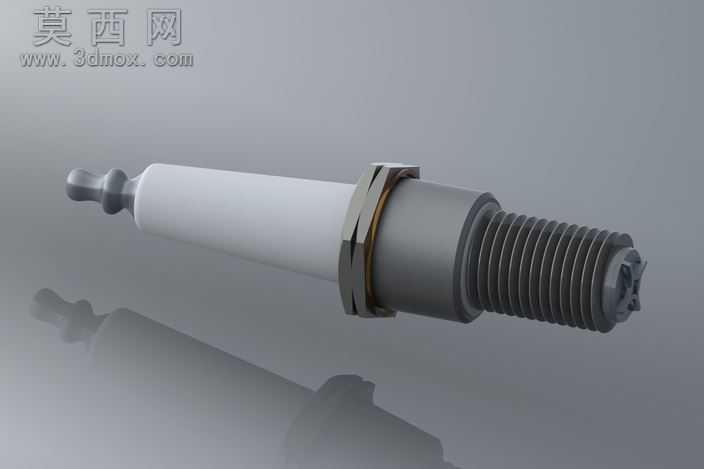

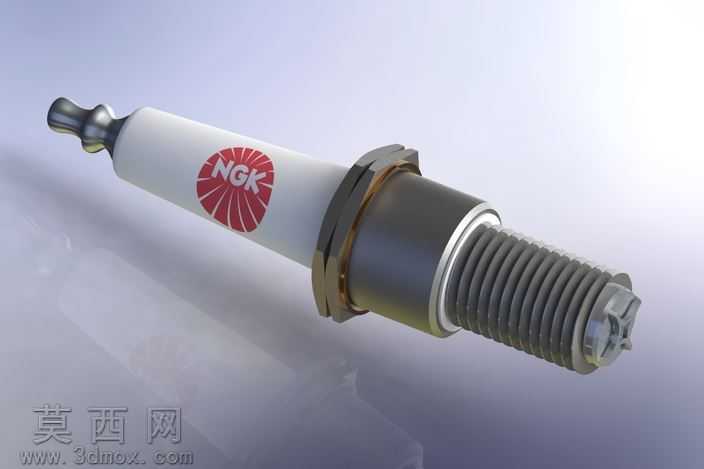

本作品为NGK品牌车用火花塞的高精度三维建模成果，建模过程以真实量产火花塞的实物测绘尺寸为基准，在SolidWorks平台中完成全参数化结构搭建，完整还原了火花塞从接线端头、绝缘瓷体、金属壳体到点火电极的全部结构细节。建模阶段首先对火花塞的核心功能结构进行拆解：顶部的接线端头采用回转体特征配合圆角过渡命令，还原了金属接线柱的光滑曲面与插接适配结构，端头与瓷体的衔接处做了精准的公差配合建模，还原实物的压装贴合效果。中部的氧化铝绝缘瓷体部分，通过曲面放样与实体抽壳结合的方式，还原了瓷体的锥度外形与内部通孔结构，瓷体表面的NGK品牌标识采用包覆特征制作，精准还原标识的弧度与印刷质感，瓷体与金属壳体的密封垫圈部位，单独建模了多层叠压的金属密封结构，还原实物的密封装配关系。下部的金属壳体部分，通过螺旋扫描命令精准绘制了安装螺纹的牙型与螺距，螺纹与六角拧动部位的过渡做了应力圆角处理，还原金属壳体的锻压成型质感，壳体与瓷体的压接收口部位做了细节的卷边特征建模，还原真实产品的压装工艺结构。最前端的点火电极部分，分别建模了中心电极与侧电极的结构，电极的细小倒角、放电端面的平整结构都做了1:1还原，电极与瓷体、壳体的装配间隙严格参照实物参数设置。渲染阶段针对不同部件赋予对应材质：接线端头与金属壳体赋予磨砂金属钢材质，调整金属粗糙度与反射参数还原镀锌壳体的哑光金属质感；绝缘瓷体赋予高白陶瓷材质，调整次表面散射参数还原陶瓷的温润透光质感，表面的品牌标识赋予红色印刷油墨材质；密封垫圈赋予铜质金属材质，还原铜垫圈的暖调金属光泽；点火电极赋予镍合金材质，调整材质硬度与反光参数还原电极的耐高温金属质感。场景布光采用三点布光结合环境HDR贴图，主光从侧上方打亮瓷体与壳体的衔接结构，辅光补全暗部细节避免螺纹部位死黑，轮廓光勾勒火花塞的整体外形轮廓，最终渲染效果清晰呈现各部件的材质差异与结构细节，完整还原了车用火花塞的工业产品质感，可用于汽车零部件教学、产品展示、装配模拟等多个场景。
