离心泵半开式叶轮结构三维设计

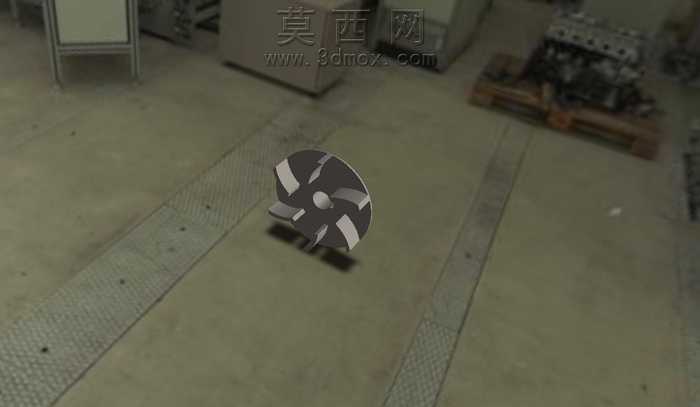

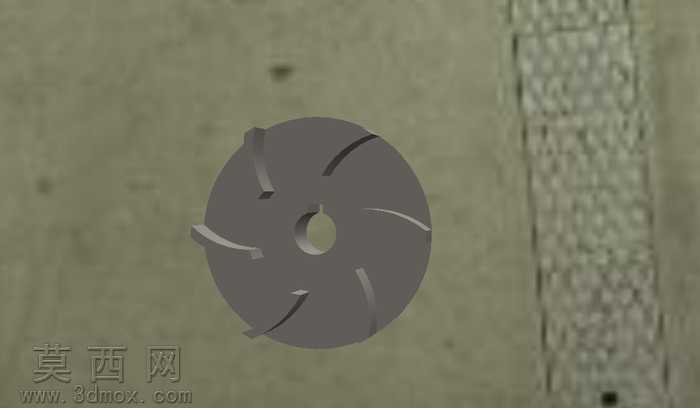

本作品为离心泵核心工作部件半开式叶轮的三维参数化建模成果，建模过程以水力设计推导的叶片型线为核心基准，首先通过草图绘制完成叶轮前后盖板的子午面流道轮廓，精准控制流道进出口的过流面积变化梯度，保障流体在流道内的流速过渡平缓，避免局部脱流与水力损失。叶片建模采用曲面放样结合加厚的方式完成，严格遵循叶片进口安放角、出口安放角以及叶片包角的设计参数，对叶片前缘做了圆角修型处理，降低流体进口冲击损失，叶片与轮毂的衔接位置采用渐变圆角过渡，既减少应力集中提升结构强度，也避免流道内出现流动死区。模型整体采用金属不锈钢材质进行渲染，赋予了亚光金属质感，通过环境光遮蔽效果凸显叶片的曲面弧度与流道的空间结构，渲染视角选取斜向等轴测视角，可同时观察到叶片进口迎流面、出口边以及轮毂的连接结构，清晰展示半开式叶轮无前后盖板的结构特征。设计过程中充分考虑了半开式叶轮的适用工况，针对含少量颗粒的输送介质场景，优化了叶片的厚度分布，叶片从进口到出口采用渐变厚度设计，进口边做薄处理提升过流能力，出口边适当加厚提升结构刚性，轮毂部分设计了标准的轴孔与键槽结构，可直接与泵轴完成装配对接，整体模型的几何公差符合离心泵叶轮的通用加工要求，所有曲面均做了连续性检查，无破面、重叠面等几何缺陷，可直接用于后续的CFD流体仿真分析、3D打印样件制作以及铸造模具的设计参考，完整还原了半开式离心泵叶轮的结构特征与水力设计细节。
