农田作业精准划线标识设备结构设计

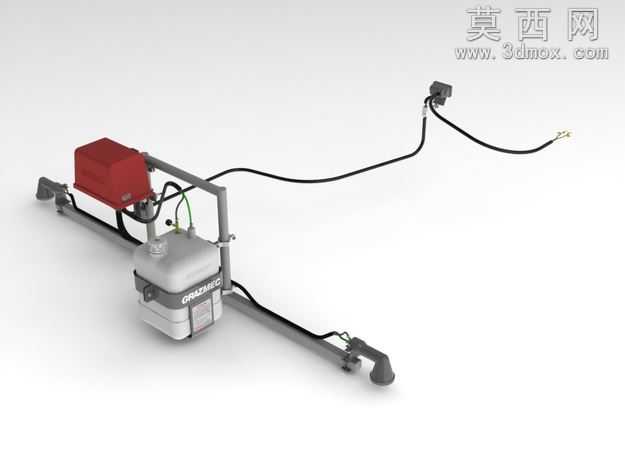

本作品为农田作业专用的划线标识设备三维建模成果，建模过程中首先对设备整体功能逻辑进行梳理，明确其核心作用是在农田作业区域完成精准划线标记，避免耕作过程中出现区域遗漏、边界偏差的问题。建模阶段先搭建整体承载机架结构，采用轻量化金属管材拼接成型，通过三维软件的焊件模块完成管材的裁切、对接、焊缝模拟，确保机架的承重强度与结构稳定性，同时兼顾设备移动作业时的轻量化需求，避免整体过重增加牵引负载。设备核心功能模块分为储料单元、输送管路、划线执行端与控制接线部分，储料容器采用耐腐材质设计，建模时对容器的密封结构、液位适配结构进行了精细化还原，容器表面的标识区域也通过贴图渲染还原真实外观效果。输送管路部分分别设置了物料输送通路与控制线路通路，建模时对管路的弯折弧度、固定卡扣位置进行了精准排布，避免管路在设备移动过程中出现剐蹭、脱落的问题，同时通过材质渲染区分不同管路的材质属性，物料管路采用耐磨橡塑材质，控制线路采用绝缘防护材质，视觉上清晰区分不同功能通路。划线执行端设置在机架两端，建模时还原了执行端的出料调节结构，可根据作业需求调整划线宽度与出料流量，执行端的接地部位采用耐磨材质设计，通过材质球调整粗糙度、反光度参数，还原接触部件的耐磨材质质感。设备顶部设置有控制模块箱体，建模时对箱体的防水密封结构、接线端口进行了细节刻画，控制线缆从箱体引出后沿机架排布至划线执行端，线缆的自然垂坠弧度通过样条曲线拟合完成，还原真实布线的松弛度，避免过度紧绷导致的接线端受力损坏。渲染阶段采用中性光照环境，对金属机架的金属光泽、储料容器的半透明质感、橡塑管路的哑光质感分别进行材质参数调试，确保各部件材质区分清晰，整体结构展示直观，完整呈现设备的装配关系与功能布局，可直接用于设备的结构验证、生产加工参考与作业演示使用。
